Apresentação

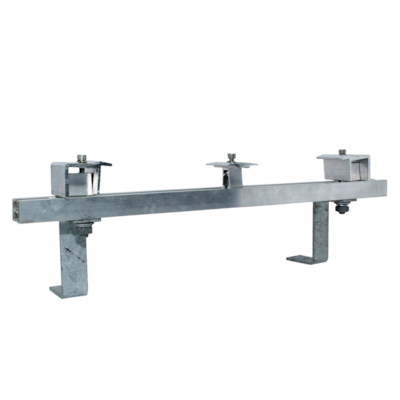

O Suporte para 04 módulos de 240W a 365W para fixação em telhados ondulados é composto por perfis especiais produzidos em alumínio e por acessórios de fixação que permitem a instalação de módulos fotovoltaicos em telhados ondulados. Este suporte está em acordo com as melhores práticas nacionais e internacionais de instalação de módulos fotovoltaicos, contando com componentes de alta durabilidade e de fácil fixação.

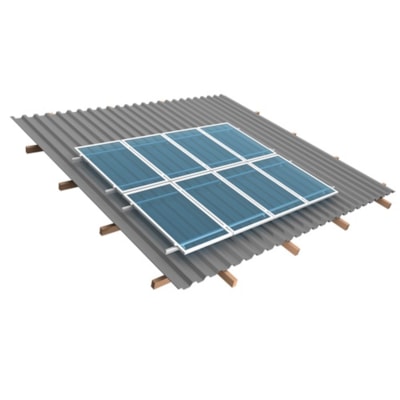

O Suporte RS225 é ideal para fixação de 04 módulos fotovoltaicos, na posição vertical, que tenham largura máxima de 990mm e espessura de 40mm, tipicamente módulos de 240W a 365W e inclui todos os acessórios para fixação do módulo, inclusive terminais especiais para aterramento. A fixação dos módulos solares é feita na posição retrato. Essas estruturas não são ideais para instalação na posição paisagem, apesar de permitirem a instalação de módulos desta forma, há desperdício de componentes.
Este Suporte para Fixação em telhado ondulado foi dimensionado segundo as cargas de vento da NBR6123 e seu estruturamento foi feito de acordo com a NBR8800. Além disso, os ganchos são feitos de aço zincado de acordo com a NBR 6323 e as Vigas e Clamp's em alumínio 6063-T6 de alta resistência.
A Romagnole Produtos Elétricos S.A. é uma das maiores fabricantes de produtos elétricos do Brasil e está neste mercado desde 1962. Este Suporte para Fixação em telhado ondulado possui 05 anos de garantia contra defeitos de fabricação.
OBSERVAÇÃO: ESTE SUPORTE NÃO É COMPATÍVEL COM OS MÓDULOS DE 395W
USOS MAIS COMUNS
ITENS INCLUSOS
DADOS TÉCNICOS
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
O Suporte RS225 é ideal para fixação de 04 módulos fotovoltaicos, na posição vertical, que tenham largura máxima de 990mm e espessura de 40mm, tipicamente módulos de 240W a 365W e inclui todos os acessórios para fixação do módulo, inclusive terminais especiais para aterramento. A fixação dos módulos solares é feita na posição retrato. Essas estruturas não são ideais para instalação na posição paisagem, apesar de permitirem a instalação de módulos desta forma, há desperdício de componentes.
Este Suporte para Fixação em telhado ondulado foi dimensionado segundo as cargas de vento da NBR6123 e seu estruturamento foi feito de acordo com a NBR8800. Além disso, os ganchos são feitos de aço zincado de acordo com a NBR 6323 e as Vigas e Clamp's em alumínio 6063-T6 de alta resistência.
A Romagnole Produtos Elétricos S.A. é uma das maiores fabricantes de produtos elétricos do Brasil e está neste mercado desde 1962. Este Suporte para Fixação em telhado ondulado possui 05 anos de garantia contra defeitos de fabricação.
OBSERVAÇÃO: ESTE SUPORTE NÃO É COMPATÍVEL COM OS MÓDULOS DE 395W
USOS MAIS COMUNS
- Painéis fotovoltaicos de 240W a 365W policristalinos ou monocristalinos
ITENS INCLUSOS

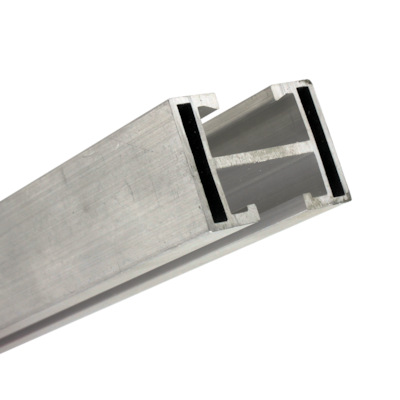

- 02 Trilhos fotovoltaicos de 4150mm, produzidos em alumínio anodizado

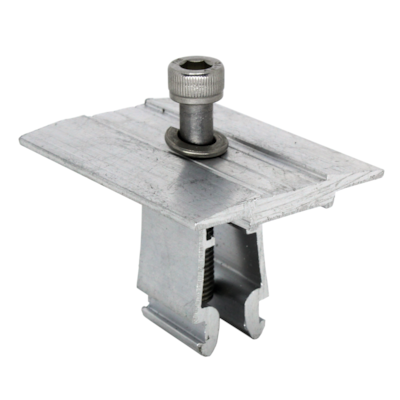

- 06 Grampos intermediários em alumínio para travamento dos módulos entre si

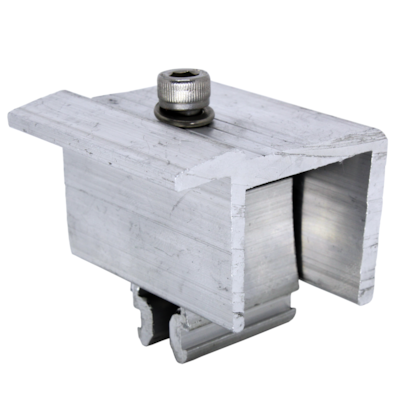

- 04 Grampos de cabeceira em alumínio para travamento dos módulos

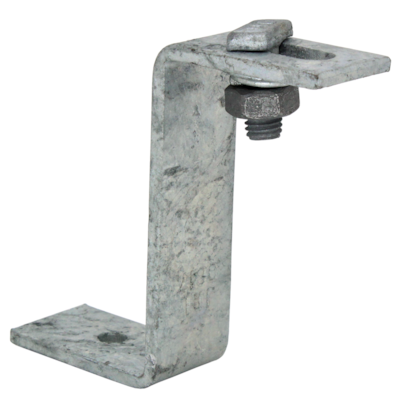

- 08 Ganchos em aço zincado com parafusos autobrocantes para fixação dos trilhos em telhados ondulados
DADOS TÉCNICOS
- Dimensionado segundo cargas de vento NBR6123
- Ganchos em Aço zincado segundo norma NBR 6323
- Dimensionamento estrutural segundo NBR8800
- Vigas e Clamp’s em alumínio 6063-T6 de alta resistência
- Parafusos dos Clamp’s em aço inox
- Transfere carga diretamente à viga do telhado
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 365W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie/On-Grid) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
Especificações
- Dimensionado segundo cargas de vento NBR6123
- Ganchos em Aço zincado segundo norma NBR 6323
- Dimensionamento estrutural segundo NBR8800
- Vigas e Clamp’s em alumínio 6063-T6 de alta resistência
- Parafusos dos Clamp’s em aço inox
- Transfere carga diretamente à viga do telhado
Downloads
Acessórios Recomendados
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 365W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie/On-Grid) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
Este Suporte para Fixação em telhado ondulado possui 05 anos de garantia contra defeitos de fabricação.
