Apresentação

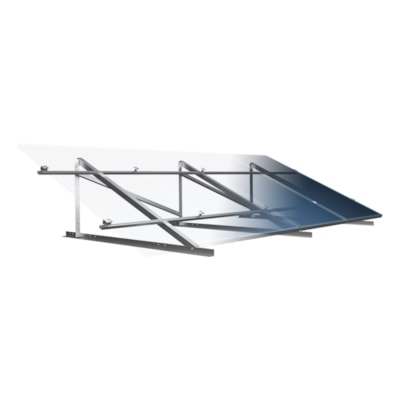

Suporte para Painel Solar desenvolvido para aplicações em Laje de Concreto e Telhado Angular, com base triangular em alumínio com ângulos variáveis de 5º, 15º e 25º, e fáceis de serem regulados por possuir um trilho com as furações de acordo com cada inclinação. Para instalação pode-se utilizar contrapeso em concreto ou parafuso de fixação. As opções de fixação mencionadas para o suporte de telhado angular e laje de concreto, não são comercializadas pela Romagnole (Exceto o Parafuso Rosca Dupla).
A Romagnole Produtos Elétricos S.A. é uma das maiores fabricantes de produtos e soluções para instalações elétricas do Brasil. Fundada em 1962, a empresa oferece uma gama de opções em estruturas para painéis fotovoltaicos, seguindo rigorosamente os requisitos da norma NBR ISO 9001.
OBSERVAÇÃO: ESTE SUPORTE NÃO É COMPATÍVEL COM OS MÓDULOS DE 395W
OPÇÕES DE FIXAÇÃO

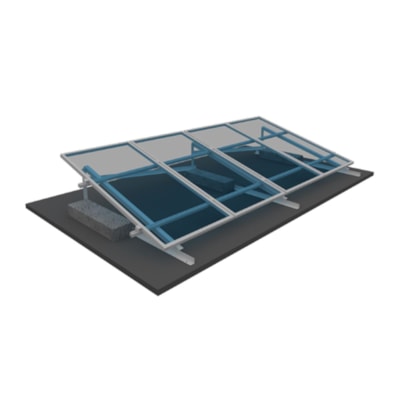

Laje de Concreto:
Bloco de Concreto
Adesivo Industrial
Parabolt
Telhado Angular:
Gancho para Telha
Parafuso Rosca Dupla
USOS MAIS COMUNS
ITENS INCLUSOS
DADOS TÉCNICOS
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
A Romagnole Produtos Elétricos S.A. é uma das maiores fabricantes de produtos e soluções para instalações elétricas do Brasil. Fundada em 1962, a empresa oferece uma gama de opções em estruturas para painéis fotovoltaicos, seguindo rigorosamente os requisitos da norma NBR ISO 9001.
OBSERVAÇÃO: ESTE SUPORTE NÃO É COMPATÍVEL COM OS MÓDULOS DE 395W
OPÇÕES DE FIXAÇÃO
Laje de Concreto:
Bloco de Concreto
Adesivo Industrial
Parabolt
Telhado Angular:
Gancho para Telha
Parafuso Rosca Dupla
USOS MAIS COMUNS
- Painéis fotovoltaicos de 240W a 370W policristalino ou monocristalino
ITENS INCLUSOS

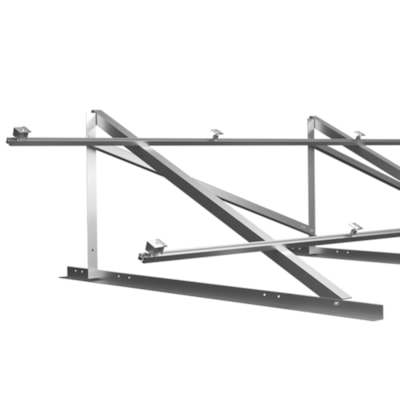

- Perfil "H"
- Fixador Central
- Fixador Final
DADOS TÉCNICOS
- Dimensionado segundo cargas de vento NBR 6123
- Aço zincado segundo norma NBR 6323
- Dimensionado estrutural segundo NBR 8800
- Vigas e clamps em alumínio 6063-T6 de alta resistência
- Parafusos dos clamps em aço inox
- Rápida montagem utilizando-se contrapesos ou parafusos
- Base triangular 5° - 15° - 25°
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 370W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie/On-Grid) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
- Inversor de tensão para baterias (Off-grid) - caso os módulos solares sejam utilizados para carregar baterias e os equipamentos utilizados funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores off-grid.
Especificações
DADOS TÉCNICOS
- Dimensionado segundo cargas de vento NBR 6123
- Aço zincado segundo norma NBR 6323
- Dimensionado estrutural segundo NBR 8800
- Vigas e clamps em alumínio 6063-T6 de alta resistência
- Parafusos dos clamps em aço inox
- Rápida montagem utilizando-se contra-pesos ou parafusos
- Base triangular 5° - 15° - 25°
Acessórios Recomendados
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 370W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie/On-Grid) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
- Inversor de tensão para baterias (Off-grid) - caso os módulos solares sejam utilizados para carregar baterias e os equipamentos utilizados funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores off-grid.
Garantia
O Suporte para Painel Solar desenvolvido para aplicações em Laje de Concreto e Telhado Angular possui 05 anos de garantia contra defeitos de fabricação.
