Apresentação

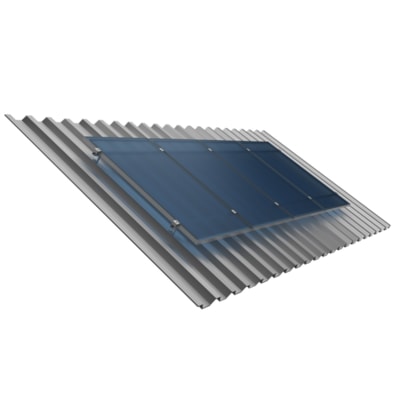

O Suporte de Painel Solar para 02 módulos de 240W a 370W para fixação em telhados ondulados é composto por perfis especiais produzidos em alumínio e por acessórios de fixação que permitem a instalação de módulos fotovoltaicos em telhados ondulados. Este suporte de fixação está em acordo com as melhores práticas nacionais e internacionais de instalação de painel solar, contando com componentes de alta durabilidade e de fácil fixação.
O Suporte para telha ondulada Romagnole possui boa relação custo benefício (preço x tempo de instalação), além de ter uma Impermeabilização garantida por vedação de borracha (parafuso rosca dupla), sua fixação é feita por baixo do perfil de alumínio, e assim, a carga é transferida à viga do telhado, garantindo maior segurança para a instalação. Este suporte é indicado para telhas com vigamento em madeira.
O Suporte de Painéis RS225 é ideal para fixação de 02 módulos fotovoltaicos, na posição vertical, que tenham largura máxima de 990mm e espessura de 40mm, tipicamente placas solares de 240W a 370W e inclui todos os acessórios para fixação do módulo, inclusive terminais especiais para aterramento. A fixação dos módulos solares deverá ser feita na posição retrato. Estas estruturas não são ideais para instalação dos painéis solares na posição paisagem(horizontal), apesar de permitirem a instalação de módulos solares desta forma, há desperdício de componentes.
Este Suporte para Fixação em telhado ondulado foi dimensionado segundo as cargas de vento da NBR6123 e sua estrutura foi feita de acordo com a NBR8800. Além disso, os ganchos são feitos de aço zincado de acordo com a NBR 6323, resistentes à corrosão segundo as normas NBR 14643 e ISO 9223.
A Romagnole Produtos Elétricos S.A. é uma das maiores fabricantes de produtos e soluções para instalações elétricas do Brasil. Fundada em 1962, a empresa oferece uma gama de opções em estruturas para painéis fotovoltaicos, seguindo rigorosamente os requisitos da norma NBR ISO 9001.
OBSERVAÇÃO: ESTE SUPORTE NÃO É COMPATÍVEL COM OS MÓDULOS DE 395W
USOS MAIS COMUNS
ITENS INCLUSOS
DADOS TÉCNICOS
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
O Suporte para telha ondulada Romagnole possui boa relação custo benefício (preço x tempo de instalação), além de ter uma Impermeabilização garantida por vedação de borracha (parafuso rosca dupla), sua fixação é feita por baixo do perfil de alumínio, e assim, a carga é transferida à viga do telhado, garantindo maior segurança para a instalação. Este suporte é indicado para telhas com vigamento em madeira.
O Suporte de Painéis RS225 é ideal para fixação de 02 módulos fotovoltaicos, na posição vertical, que tenham largura máxima de 990mm e espessura de 40mm, tipicamente placas solares de 240W a 370W e inclui todos os acessórios para fixação do módulo, inclusive terminais especiais para aterramento. A fixação dos módulos solares deverá ser feita na posição retrato. Estas estruturas não são ideais para instalação dos painéis solares na posição paisagem(horizontal), apesar de permitirem a instalação de módulos solares desta forma, há desperdício de componentes.
Este Suporte para Fixação em telhado ondulado foi dimensionado segundo as cargas de vento da NBR6123 e sua estrutura foi feita de acordo com a NBR8800. Além disso, os ganchos são feitos de aço zincado de acordo com a NBR 6323, resistentes à corrosão segundo as normas NBR 14643 e ISO 9223.
A Romagnole Produtos Elétricos S.A. é uma das maiores fabricantes de produtos e soluções para instalações elétricas do Brasil. Fundada em 1962, a empresa oferece uma gama de opções em estruturas para painéis fotovoltaicos, seguindo rigorosamente os requisitos da norma NBR ISO 9001.
OBSERVAÇÃO: ESTE SUPORTE NÃO É COMPATÍVEL COM OS MÓDULOS DE 395W
USOS MAIS COMUNS
- Painéis fotovoltaicos de 240W a 370W policristalinos ou monocristalinos

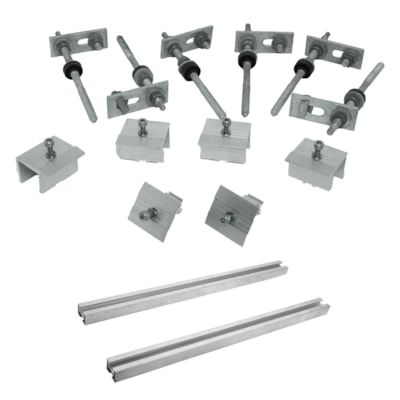

ITENS INCLUSOS
- 02 Perfis “H”

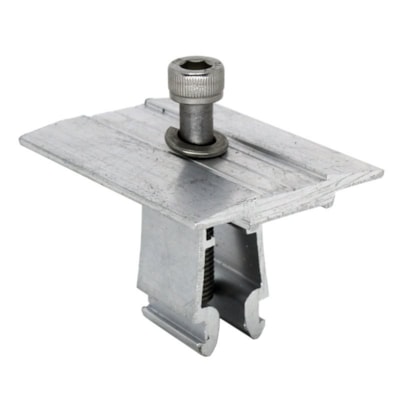

- 02 Fixadores Centrais para travamento dos módulos entre si

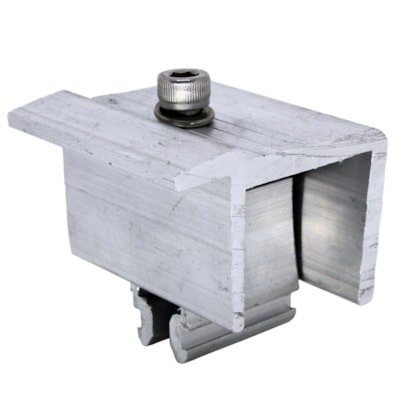

- 04 Fixadores Finais para travamento dos módulos

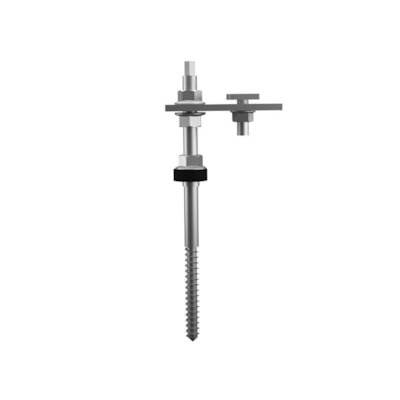

- 06 Fixadores Rosca Dupla para fixação dos trilhos em telhados ondulados
DADOS TÉCNICOS
- Dimensionado segundo cargas de vento NBR6123
- Ganchos em Aço zincado segundo norma NBR 6323
- Dimensionamento estrutural segundo NBR8800
- Resistente à corrosão segundo as normas NBR 14643 e ISO 9223.
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 370W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie/On-Grid) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
- Inversor de tensão para baterias (Off-grid) - caso os módulos solares sejam utilizados para carregar baterias e os equipamentos utilizados funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores off-grid.
Especificações
DADOS TÉCNICOS
- Dimensionado segundo cargas de vento NBR6123
- Ganchos em Aço zincado segundo norma NBR 6323
- Dimensionamento estrutural segundo NBR8800
- Resistente à corrosão segundo as normas NBR 14643 e ISO 9223.
Downloads
Manual de Instalação Suporte para 02 Módulos para Telha Fibrocimento - RSF-990X2 em PortuguêsAcessórios Recomendados
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 365W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie/On-Grid) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
- Inversor de tensão para baterias (Off-grid) - caso os módulos solares sejam utilizados para carregar baterias e os equipamentos utilizados funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores off-grid.
Garantia
Este Suporte para Fixação de Painel Solar em telhado ondulado possui 05 anos de garantia contra defeitos de fabricação.
