Sobre o Produto
O GP RACK WALL é ideal para organizar baterias de 4800Wh com segurança. Suporte de aço carbono para 40kg, prático e com excelente custo-benefício! Seu design modular 3U permite instalação rápida. Feito em aço carbono de alta performance, garante a durabilidade que seu projeto solar exige ocupando pouco espaço. Invista em eficiência e qualidade profissional.

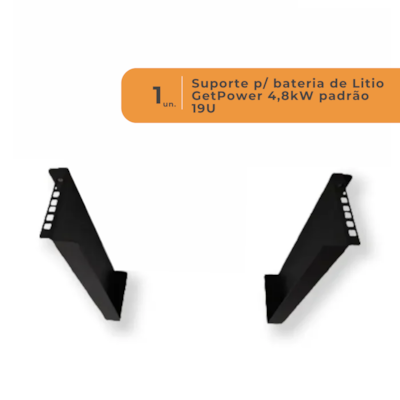

Suporte para rack de fixação, perfeito para organizar as baterias com segurança em instalações solares. Projetado para suportar baterias de 4800Wh e 40kg (±2Kg). |
O design modular 3U permite uma instalação ágil e descomplicada, sendo uma escolha inteligente para quem busca otimizar o tempo de montagem sem abrir mão da qualidade profissional. |
Construído em aço carbono com pintura de alta performance, este suporte oferece a durabilidade necessária para ambientes exigentes, ou seja, foi feito para durar! |
Possui seis furos para buchas ou chumbadores, o que garante uma ancoragem firme em qualquer parede. |
Possui excelente custo benefício e conta com um design compacto e leve, otimizando o uso do espaço sem sacrificar o desempenho do sistema. |
Especificações Técnicas
Quantidade de Baterias | 1 |
Capacidade Nominal | 4,8 kWh (4800Wh) |
Dimensões (Instalado) | 500 x 600 x 135 mm |
Cubagem Útil (Padrão 3U) | 440 x 442 x 133 mm |
Peso do Suporte | ~0,5 kg ± 0,1 kg |
Peso das Baterias | 40 kg ± 2 kg |
Tipo de Instalação | Parede |
Material | Aço carbono (pintado) |
Fixação | 6 furos (buchas ou chumbadores) |
Usos Mais Comuns
Sistemas Residenciais: Ideal para residências que utilizam energia solar fotovoltaica com armazenamento em baterias, garantindo autonomia, proteção contra quedas de energia e melhor aproveitamento da geração própria.
Projetos Comerciais: Perfeito para comércios, escritórios e pequenas empresas que buscam reduzir os custos na fatura de energia e manter operações críticas funcionando com segurança.
Aplicações Industriais: Excelente para ambientes fabris e industriais leves que exigem uma estrutura robusta em aço carbono para organizar módulos de bateria com máxima estabilidade e aproveitamento de espaço.
Sistemas Off-Grid e Híbridos: Altamente versátil, acomoda com perfeição bancos de baterias de lítio de 48V (4,8kWh) em diferentes arquiteturas de instalações solares.
Métodos de Instalação (Passo a Passo)
1. Fixação dos Suportes na Parede

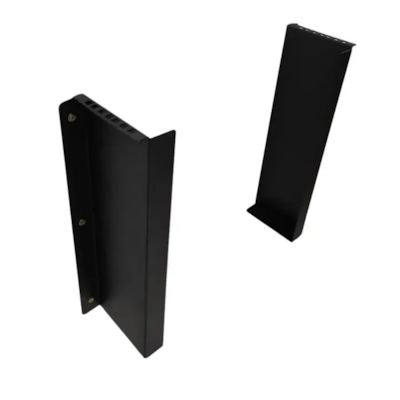

Posicione os dois perfis verticais do GP RACK WALL na parede respeitando a distância exata de 491 mm entre os centros de fixação.
Utilize os 6 furos de 8 mm (sendo três furos em cada suporte, com espaçamento vertical de 190 mm) para marcar os pontos de perfuração na parede.
Realize os furos e fixe os suportes firmemente utilizando buchas ou chumbadores adequados para garantir uma ancoragem segura.
2. Verificação das Distâncias de Segurança
Certifique-se de que a área escolhida atende aos afastamentos mínimos recomendados ao redor do conjunto para garantir ventilação e manuseio adequados:
Acima: Mínimo de 450 mm.
Abaixo: Mínimo de 200 mm.
Laterais (Esquerda e Direita): Mínimo de 200 mm em cada lado.
3. Posicionamento do Módulo de Bateria
Alinhe o módulo de bateria logo acima da estrutura dos suportes verticais já fixados na parede.
4. Encaixe e Conclusão
Desça o módulo de bateria de maneira uniforme, encaixando-o perfeitamente sobre os suportes GP RACK WALL. Assegure-se de que o equipamento esteja totalmente apoiado, nivelado e travado com estabilidade antes de iniciar as conexões elétricas.
