Apresentação

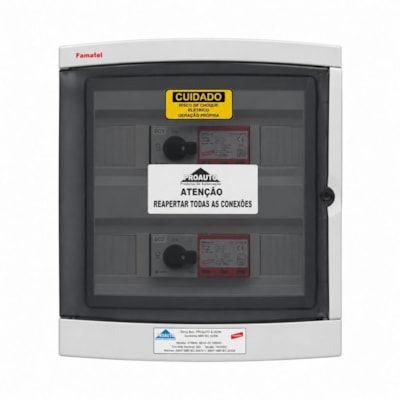

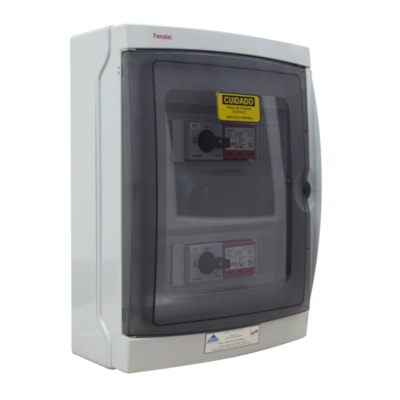

A String Box PROAUTO 2E/2S oferece até 25A e 1000V CC, DPS Classe II e duas chaves seccionadoras independentes. É ideal para centralizar e proteger o circuito CC com uma solução segura, organizada e confiável. Tenha mais segurança e confiabilidade na sua instalação com a qualidade PROAUTO.

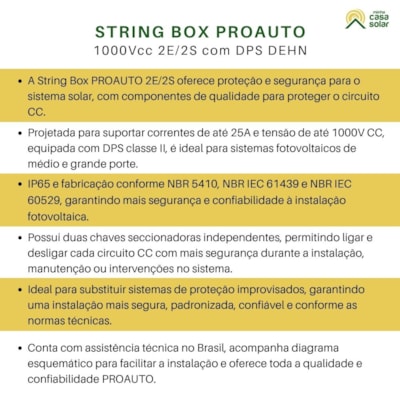

A String Box PROAUTO 2E/2S oferece proteção e segurança para o sistema solar, com componentes de qualidade para proteger o circuito CC. |
Projetada para suportar correntes de até 25A e tensão de até 1000V CC, equipada com DPS classe II, é ideal para sistemas fotovoltaicos de médio e grande porte. |
IP65 e fabricação conforme NBR 5410, NBR IEC 61439 e NBR IEC 60529, garantindo mais segurança e confiabilidade à instalação fotovoltaica. |
Possui duas chaves seccionadoras independentes, permitindo ligar e desligar cada circuito CC com mais segurança durante a instalação, manutenção ou intervenções no sistema. |
Ideal para substituir sistemas de proteção improvisados, garantindo uma instalação mais segura, padronizada, confiável e conforme as normas técnicas. |

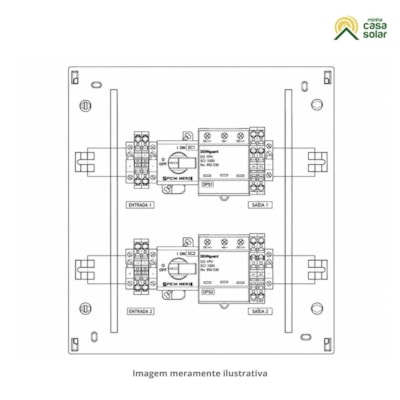

Acompanha diagrama esquemático para facilitar a instalação e oferece toda a qualidade e confiabilidade PROAUTO. |
Por que usar uma String BOX no sistema?
A string box é fundamental para a segurança e o bom funcionamento do sistema fotovoltaico. Ela protege os painéis solares contra surtos elétricos, curto-circuitos e descargas atmosféricas, além de organizar as conexões das strings. Seu uso aumenta a vida útil do inversor, reduz riscos de danos aos equipamentos e garante uma instalação mais segura, confiável e conforme as normas técnicas.

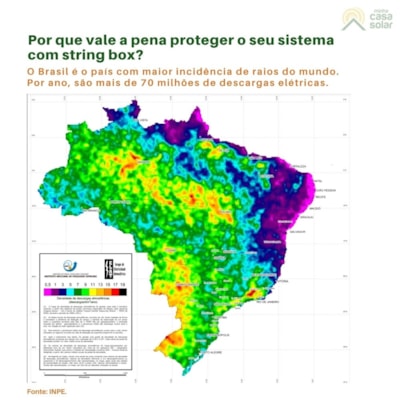

Além disso, o Brasil é o país com maior incidência de raios do mundo, o que torna a utilização da string box ainda mais indispensável para a proteção do sistema e a prevenção de prejuízos causados por descargas atmosféricas.
E por que devo escolher a PROAUTO?
A String Box PROAUTO se destaca pela construção robusta, porta com sistema de trava e estrutura desenvolvida para proteger os componentes, proporcionando mais segurança e organização à instalação fotovoltaica.
Além disso, conta com DPS fotovoltaico Tipo 2 (PV T2) e componentes de qualidade, incluindo DEHN, referência alemã em proteção contra surtos. Uma solução que vai além de uma simples caixa: oferece qualidade, segurança e confiabilidade para o seu sistema solar.

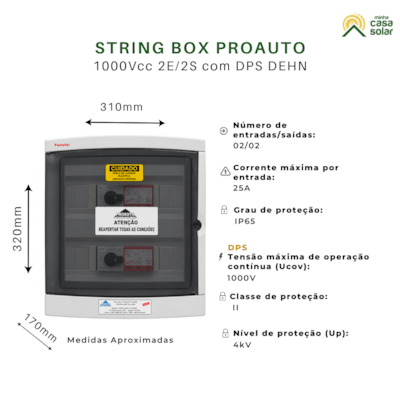

Especificações
Características Gerais
Modelo | 2E / 2S |
Número de entradas DC | 2 |
Número de saídas DC | 2 |
Tensão máxima de operação | 1000 Vdc |
Corrente máxima por entrada | 25 A |
Dimensões | 320×310×170 (mm) |
Peso | 3,0 kg |
Características Mecânicas
Dimensões (A x L x P) | 400 × 300 × 140 mm |
Grau de proteção | IP65 |
Invólucro | Compatível com uso externo |

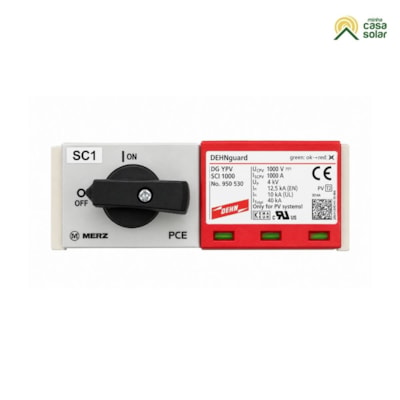

DPS – Dispositivo de Proteção contra Surtos
Modelo do DPS | DPS Solar DEHNguard |
Classe de proteção | Classe II |
Nível de proteção (Up) | 4 kV |
Tensão máxima contínua (UCPV) | 1040 Vdc |
Corrente nominal de descarga (In) | 12,5 kA (EN) 10,0kA (UL) |
Corrente Total (Itotal) | 40 kA |
Indicação de status | Bandeirola visual (Verde: ativo / Vermelho: defeito) |
Grau de proteção | IP65 |
Dispositivo Interruptor-Seccionador
Número de polos | 3 |
Corrente máxima (Ue = 1000 V) | 25 A |
Tensão nominal de isolamento (Ui) | 1500 V |
Tensão nominal de impulso (Uimp) | 8 kV |
Seção dos condutores | 1,5 a 10 mm² |
Torque dos bornes | 2Nm |
Usos Mais Comuns
Residenciais:
Utilizada para proteger o inversor contra surtos elétricos e raios indiretos, garantindo maior segurança, organização das strings e aumento da vida útil do sistema.
Comerciais:
Essencial para suportar maior número de painéis por strings, reduzir riscos de falhas elétricas e garantir continuidade operacional, evitando prejuízos por paradas no sistema.
Sistemas on-grid:
Garante a proteção do lado CC contra surtos elétricos provenientes dos módulos fotovoltaicos e descargas atmosféricas, evitando danos aos painéis e ao inversor, e assegurando maior segurança e confiabilidade ao sistema.
Sistemas off-grid:
Protege os controladores de carga ou inversores e as baterias contra surtos elétricos e sobrecorrentes, garantindo maior estabilidade, segurança e confiabilidade em sistemas isolados da rede elétrica.
Sistemas híbridos:
Fundamental para proteger o inversor híbrido e as baterias contra surtos elétricos provenientes dos painéis solares, garantindo operação segura, maior durabilidade dos equipamentos e eficiência do sistema.
Acessórios Recomendados
Painel Solar: captura a luz do sol e a converte em energia elétrica para carregar a bateria e alimentar o inversor de forma sustentável e autônoma, garantindo recarga e entrega de energia elétrica mesmo em locais sem rede da concessionária.

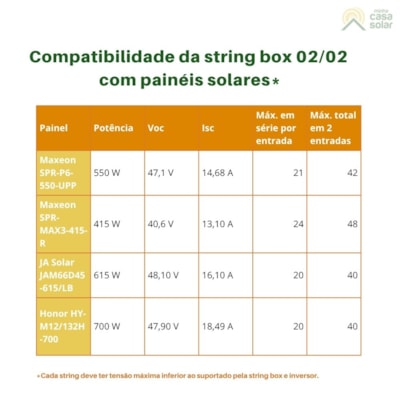

Painel | Potência | Voc | Isc | Máx. em série por entrada | Máx. total em 2 entradas |
Maxeon SPR-P6-550-UPP | 550 W | 47,1 V | 14,68 A | 21 | 42 |
Maxeon SPR-MAX3-415-R | 415 W | 40,6 V | 13,10 A | 24 | 48 |
JA Solar JAM66D45-615/LB | 615 W | 48,10 V | 16,10 A | 20 | 40 |
Honor HY-M12/132H-700 | 700 W | 47,90 V | 18,49 A | 20 | 40 |
*Cada string deve ter tensão máxima inferior ao suportado pela string box e inversor.
Cabos solares: eles asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos do site e adquira os melhores cabos do mercado, com mínima perda e máxima segurança. Lembre-se: O uso de cabos adequados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!
Cabos e terminais elétricos: garantem ligações firmes, seguras e com baixa resistência elétrica, evitando aquecimento e perda de energia. Os cabos de boa qualidade são essenciais para conduzir a corrente sem quedas de tensão, enquanto os terminais asseguram conexões estáveis. Juntos, são indispensáveis para manter a integridade das ligações da bateria de lítio e de todos os demais componentes do sistema.
Estruturas de fixação: permitem instalar os painéis solares em diferentes tipos de telhado, garantindo resistência contra o vento e a orientação/inclinação adequada para melhorar a captação da energia do Sol.
Front Box CA: quadro de proteção elétrica do lado CA que garante a proteção do kit solar e do local de instalação contra raios, curto-circuito e sobrecarga provenientes do inversor ou da rede elétrica.
