A string box CC para painel solar é própria para proteger 02 entradas MPPT’s com corrente máxima de 32A e tensão de até 1040V. Serve para evitar danos e queima do inversor On-Grid, Inversor Carregador e Controlador de Carga contra raios, curto-circuitos e sobrecarga com origem nas placas solares. Possui a qualidade CLAMPER e 03 anos de garantia contra defeitos.

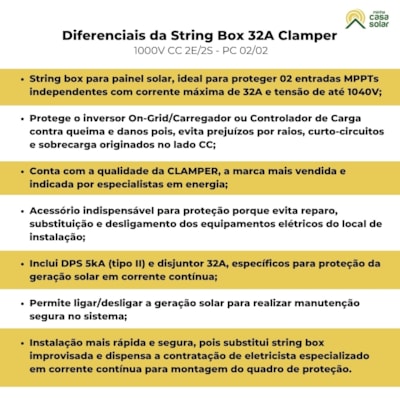

Diferenciais da String Box Solar 32A 1040V CC 2E/2S CLAMPER - PC 02/02
| String box para painel solar, ideal para proteger 02 entradas MPPT’s independentes com corrente máxima de 32A e tensão de até 1040V; |
| Protege o inversor On-Grid/Carregador ou Controlador de Carga contra queima e danos pois, evita prejuízos por raios, curto-circuitos e sobrecarga originados no lado CC; |
| Conta com a qualidade da CLAMPER, a marca mais vendida e indicada por especialistas em energia; |
| Acessório indispensável para proteção porque evita reparo, substituição e desligamento dos equipamentos elétricos do local de instalação; |
| Inclui DPS 5kA (tipo II) e disjuntor 32A, específicos para proteção da geração solar em corrente contínua; |
| Permite ligar/desligar a geração solar para realizar manutenção segura no sistema; |
| Instalação mais rápida e segura, pois substitui string box improvisada e dispensa a contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção. |

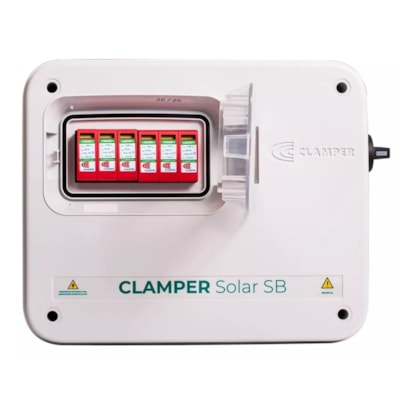

Esta string box solar PC 02/02 conta com a qualidade reconhecida da CLAMPER, a marca mais vendida e indicada do Brasil. Foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.
O quadro elétrico de proteção da CLAMPER é um acessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos do local de instalação (imóvel, empresa ou usina fotovoltaica).

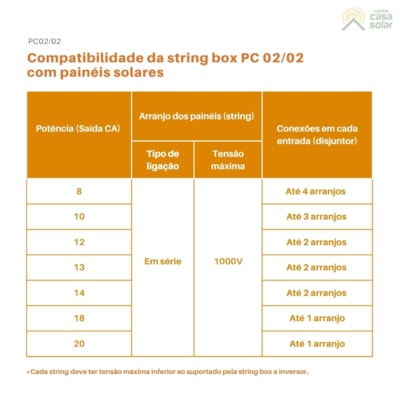

Compatibilidade da string box PC 02/02 com painéis solares
| Corrente do painel (Isc) | Arranjo dos painéis (string) | Conexões em cada entrada (disjuntor) | |
|---|---|---|---|
| Tipo de ligação | Tensão máxima | ||
| 8 | Em série | 1040V | Até 4 arranjos |
| 10 | Até 3 arranjos | ||
| 12 | Até 2 arranjos | ||
| 13 | Até 2 arranjos | ||
| 14 | Até 2 arranjos | ||
| 18 | Até 1 arranjo | ||
| 20 | Até 1 arranjo |

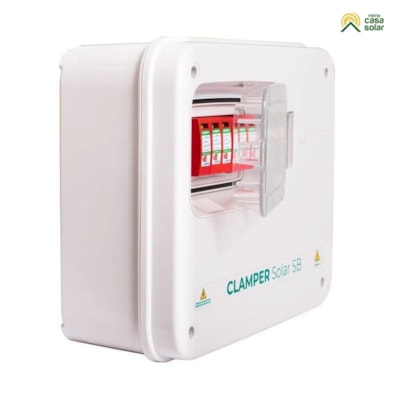

A string box solar realiza a conexão segura entre os cabos dos módulos fotovoltaicos ao inversor/controlador de carga, enquanto fornece proteção contra sobretensão e sobrecorrente. Também permite o seccionamento (liga/desliga) da produção solar para realizar uma manutenção segura. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.
O modelo PC 02/02 tem 02 entradas e 02 saídas para montagem de arranjos com até 32A de corrente e 1040V de tensão. Inclui Dispositivo de Proteção contra Surtos (DPS) tipo II que suporta até 5kV. Peça fabricada no Brasil que atende às especificações normativas da IEC 60947-3 e as necessidades do país.
O DPS também possui a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 1040V(Ucov) e corrente de descarga máxima de 40kA.

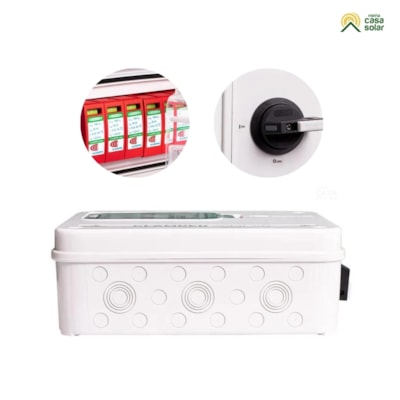

Este quadro elétrico de proteção CLAMPER é equipado com disjuntor que aceita corrente de até 32A por entrada e conta com disparo rápido, proporcionando seccionamento ágil para proteção da geração solar em corrente contínua.
A PC 02/02 é uma alternativa com instalação mais rápida e segura que substitui string box improvisada, dispensando contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção CC.
Sobre a marca
Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou a marca mais utilizada e indicada por especialistas do setor de energia.

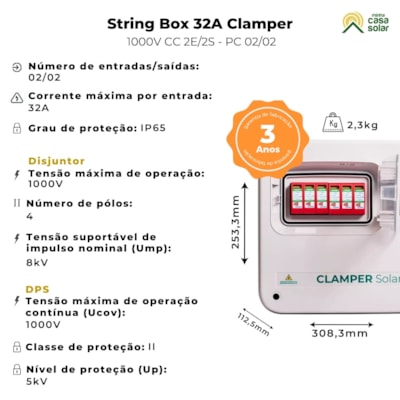

Especificações Técnicas
- Nº de entradas CC: 2
- N° de saídas CC: 2
- Tensão máxima de operação (Uc): 1040 Vdc
- Corrente máxima por entrada (Isc): 32A
- Conexão dos cabos: Direto nos Bornes
- Seção dos cabos: 4 a 6mm²
- Prensa-cabos: M16
- Conexão do aterramento: Diretamente no borne
- Seção dos cabos: 6 a 10mm²
- Prensa-cabo: M16
- Grau de proteção: IP65
- Material: Policarbonato com proteção UV
- Dimensões (C x A x P): 308,3 X 253,3 X 112,5mm
- Peso: 2,3kg
- Classe de proteção: II
- Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
- Nível de proteção (Up): 5kV
- Tempo de resposta típico:<25ns
- Tensão máxima de operação continua (Ucpv): 1040Vdc
- Corrente de descarga nominal @ 8/20 µs (In): 18kA
- Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
- Corrente de descarga total @ 8/20 µs (Itotal): 40kA
- Grau de proteção: IP20
- Tensão de isolação nominal(Ui): 1000V
- Tensão nominal de pulso (Uimp): 8kA
- Números de pólos: 4
- Corrente nominal(In): 32A
- Seção dos condutores de entrada: 2,5mm² ~10mm²
- Torque de fixação dos condutores: 1,2N-m ~ 1,8N-m
- Norma: IEC 60947-2
