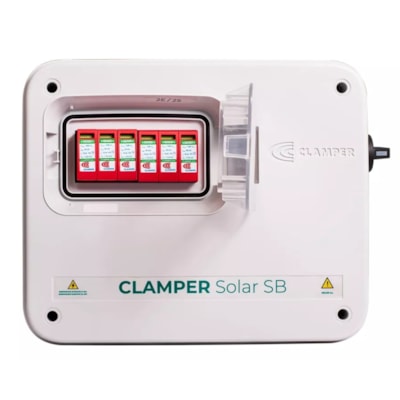

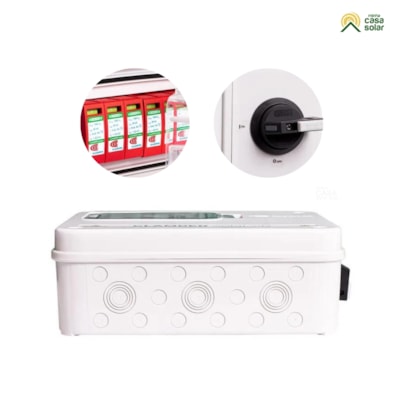

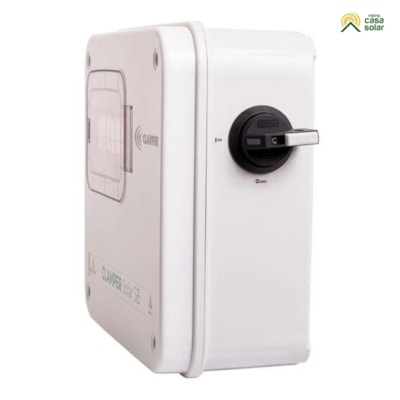

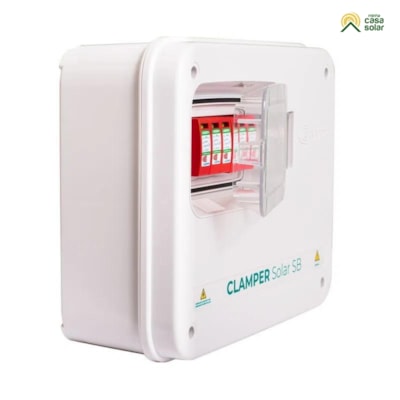

String Box Solar Clamper 32A 1000V CC 2E/2S - PC 02/02

A string box CC para painel solar é própria para proteger 02 entradas MPPT’s com corrente máxima de 32A e tensão de até 1000V. Serve para evitar danos e queima do inversor On-Grid, Inversor Carregador e Controlador de Carga contra raios, curto-circuitos e sobrecarga com origem nas placas solares. Possui a qualidade CLAMPER e 03 anos de garantia contra defeitos.

Diferenciais da String Box Solar 32A 1000V CC 2E/2S CLAMPER - PC 02/02

Esta string box solar PC 02/02 conta com a qualidade reconhecida da CLAMPER, a marca mais vendida e indicada do Brasil. Foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.

O quadro elétrico de proteção da CLAMPER é um acessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos do local de instalação (imóvel, empresa ou usina fotovoltaica).

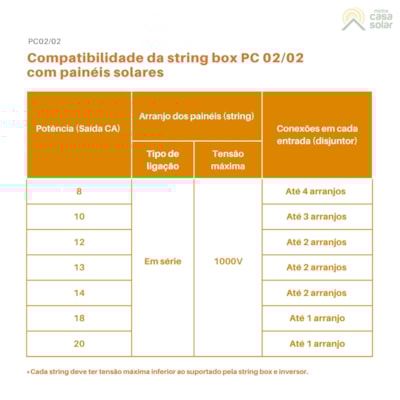

Compatibilidade da string box PC 02/02 com painéis solares

A string box solar realiza a conexão segura entre os cabos dos módulos fotovoltaicos ao inversor/controlador de carga, enquanto fornece proteção contra sobretensão e sobrecorrente. Também permite o seccionamento (liga/desliga) da produção solar para realizar uma manutenção segura. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.

O modelo PC 02/02 tem 02 entradas e 02 saídas para montagem de arranjos com até 32A de corrente e 1000V de tensão. Inclui Dispositivo de Proteção contra Surtos (DPS) tipo II que suporta até 5kV. Peça fabricada no Brasil que atende às especificações normativas da IEC 60947-3 e as necessidades do país.

O DPS também possui a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 1000V(Ucov) e corrente de descarga máxima de 40kA.

Este quadro elétrico de proteção CLAMPER é equipado com disjuntor que aceita corrente de até 32A por entrada e conta com disparo rápido, proporcionando seccionamento ágil para proteção da geração solar em corrente contínua.

A PC 02/02 é uma alternativa com instalação mais rápida e segura que substitui string box improvisada, dispensando contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção CC.

Sobre a marca

Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou a marca mais utilizada e indicada por especialistas do setor de energia.

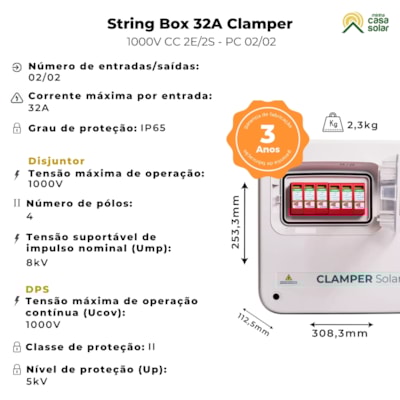

1. Nº de entradas CC: 2
2. N° de saídas CC: 2
3. Tensão máxima de operação (Uc): 1040 Vdc
4. Corrente máxima por entrada (Isc): 32A
5. Conexão dos cabos: Direto nos Bornes
6. Seção dos cabos: 4 a 6mm²
7. Prensa-cabos: M16

1. Conexão do aterramento: Diretamente no borne
2. Seção dos cabos: 6 a 10mm²
3. Prensa-cabo: M16

1. Grau de proteção: IP65
2. Material: Policarbonato com proteção UV
3. Dimensões (C x A x P): 308,3 X 253,3 X 112,5mm
4. Peso: 2,3kg

1. Classe de proteção: II
2. Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
3. Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
4. Nível de proteção (Up): 5kV
5. Tempo de resposta típico:<25ns
6. Tensão máxima de operação continua (Ucpv): 1040Vdc
7. Corrente de descarga nominal @ 8/20 µs (In): 18kA
8. Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
9. Corrente de descarga total @ 8/20 µs (Itotal): 40kA
10. Grau de proteção: IP20

1. Tensão de isolação nominal(Ui): 1000V
2. Tensão nominal de pulso (Uimp): 8kA
3. Números de pólos: 4
4. Corrente nominal(In): 32A
5. Seção dos condutores de entrada: 2,5mm² ~10mm²
6. Torque de fixação dos condutores: 1,2N-m ~ 1,8N-m
7. Norma: IEC 60947-2

Usos mais comuns em corrente contínua (CC):

• Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
• Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
• Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
• Sistema Grid Zero conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência.

• 1 String box solar CLAMPER, PC 02/02

Downloads:

Não. Essa string box foi desenvolvida exclusivamente para receber a geração de energia solar em corrente contínua, inclusive o uso incorreto causa perda da garantia e pode resultar em danos e queima do equipamento. Neste caso, o adequado é usar uma string box CA.


O modelo ideal precisa atender a corrente máxima e tensão máxima do arranjo de painéis que serão ligados em cada MPPT. Além disso, o número de entradas deve ser igual à quantidade de MPPT’s. Por exemplo, o inversor tem 04 MPPT’s, logo será necessário 04 entradas, 01 para cada MPPT. Como este modelo PC 02/02 tem apenas 02 entrada, será preciso adquirir 02 unidades de string box.


No momento de montar o sistema de energia solar, é comum: 1. Comprar string box CC com DPS e Disjuntos com especificações que não suportam o arranjo de painéis solares; 2. Utilizar cabos elétricos com tamanho e/ou espessura inadequada; 3. Apertar pouco ou muito os terminais.

Veja a lista de equipamentos mais adequados para usar com este produto.

A string box CLAMPER tem 03 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela CLAMPER pelo formulário disponível nesta página. Caso seja necessário, você pode entrar em contato pelo SAC, ligando para 31 3689-9514 ou  enviando uma mensagem no WhatsApp

O que invalida a garantia?

• Desmontar, modificar ou alterar/remover as identificações originais da string box;
• Utilização ou instalação incorreta;
• Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;
• Entre outras condições que invalidam a garantia.
