Sobre o Produto
A string box CC para painel solar é ideal para proteger 01 ou 02 entradas MPPT’s independentes em arranjos com corrente máxima de 40A e tensão de até 1000V. Protege o inversor On-Grid, Inversor Carregador e Controlador de Carga contra raios, curto-circuitos e sobrecarga com origem nas placas solares. Conta com 02 garantia contra defeitos de fabricação.

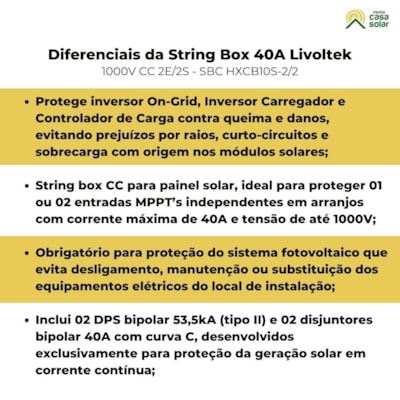

Diferenciais da String Box Solar 40A 1000V CC 2E/2S Livoltek - SBC HXCB10S-2/2
| Protege inversor On-Grid, Inversor Carregador e Controlador de Carga contra queima e danos. Evitando prejuízos por raios, curto-circuitos e sobrecarga com origem nos módulos solares; |
| String box CC para painel solar, ideal para 01 ou 02 entradas MPPT’s independentes em arranjos com corrente máxima de 40A e tensão de até 1000V; |
| Obrigatório para proteção do sistema fotovoltaico que evita desligamento, manutenção ou substituição dos equipamentos elétricos do local de instalação; |

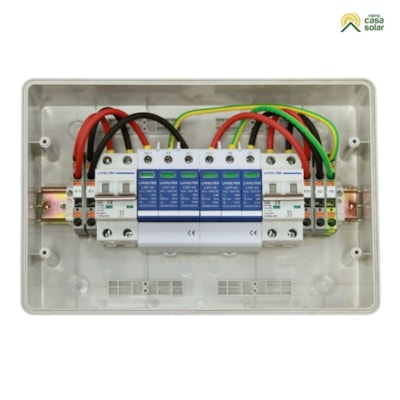

| Inclui 02 DPS bipolar 53,5kA (tipo II) e 02 disjuntores bipolar 40A com curva C, desenvolvidos exclusivamente para proteção da geração solar em corrente contínua; |
| Permite seccionamento da geração solar (liga/desliga) para realizar manutenção segura no inversor On-Grid, Inversor Carregador ou Controlador de Carga; |

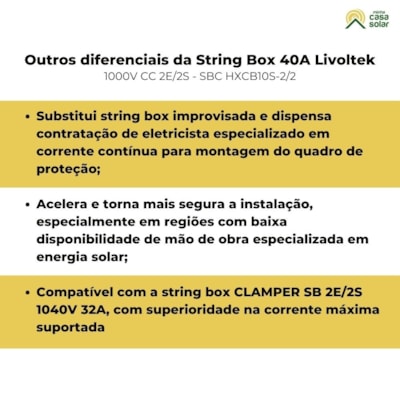

| Substitui string box improvisada e dispensa contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção; |
| Acelera e torna mais segura a instalação, especialmente em regiões com baixa disponibilidade de mão de obra especializada em energia solar; |
| Compatível com a string box CLAMPER SB 2E/2S 1040V 32A, com superioridade na corrente máxima suportada. |

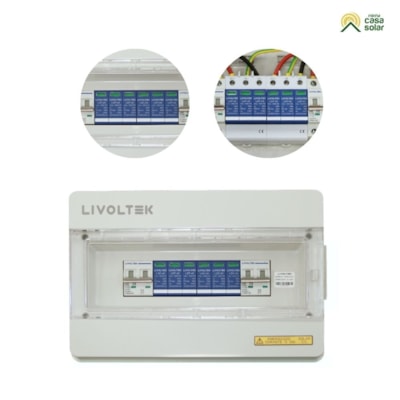

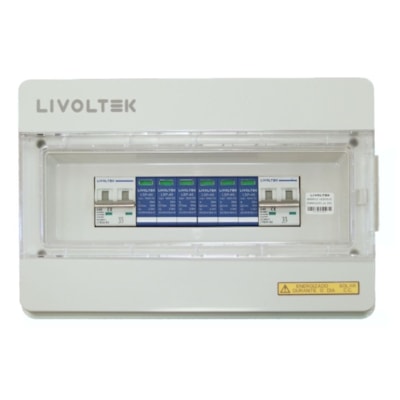

Esta string box solar possui a confiabilidade da LIVOLTEK, multinacional presente no Brasil desde 2013 e fornecedora de equipamentos elétricos de medição de energia (“relógio”) para grandes distribuidoras de energia. A SBC HXCB10S-2/2 possui invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta.com grau de proteção IP65, que protege contra poeira e jatos d’água
A caixa de junção LIVOLTEK é um equipamento de uso obrigatório para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos do imóvel.

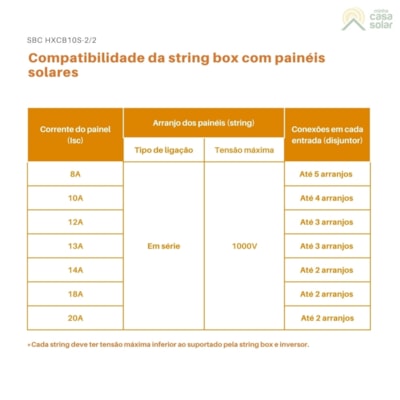

Compatibilidade da string box SBC HXCB10S-2/2 com painéis solares
| Corrente do painel (Isc) | Arranjo dos painéis (string) | Conexões em cada entrada (disjuntor) | |
| Tipo de ligação | Tensão máxima | ||
| 8A | Em série | 1000V | Até 5 arranjos |
| 10A | Até 4 arranjos | ||
| 12A | Até 3 arranjos | ||
| 13A | Até 3 arranjos | ||
| 14A | Até 2 arranjos | ||
| 18A | Até 2 arranjos | ||
| 20A | Até 2 arranjos | ||
A SBC HXCB10S-2/2 aumenta a confiabilidade e a segurança do sistema fotovoltaico, evitando grandes prejuízos com danos e queima de equipamentos causados por raios, curto-circuitos e sobrecarga com origem nos módulos solares. Além disso, permite seccionamento da geração solar (liga/desliga) para realizar uma manutenção segura no inversor On-Grid, Inversor Carregador ou Controlador de Carga.
O quadro de proteção CC inclui 02 Dispositivos de Proteção contra Surtos (DPS) bipolar que suportam até 53,5kA. São DPS tipo II que atendem às especificações normativas IEC 60947-2 de fabricação padrão para as necessidades do Brasil. Também contam com a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 1000V(Ucov) e corrente de descarga máxima de 40kA.
Esta string box solar LIVOLTEK possui 02 disjuntores bipolar que aceitam corrente de até 40A por entrada e curva de disparo termomagnética C, proporcionando seccionamento rápido para proteção da geração solar em corrente contínua
A SBC HXCB10S-2/2 substitui string box improvisada e dispensa contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção CC. Além disso, acelera e torna mais segura a instalação, especialmente em regiões com baixa disponibilidade de mão de obra especializada em energia solar.
Sobre a Marca
A LIVOLTEK é uma multinacional presente no Brasil desde 2013 e líder no fornecimento de medidores para concessionárias de energia de todo o país. Também conta com portfólio de equipamentos para sistemas de energia solar, como painéis solares, inversores de tensão Off-Grid, inversores On-Grid, baterias estacionárias, carregadores para veículos elétricos e monitoramento remoto. Pertence ao grupo Hexing, fundado em 1992 e presente em mais de 90 países.

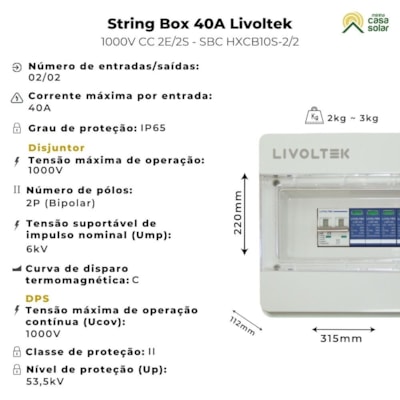

Especificações técnicas
- Informações gerais
- Tensão máxima de operação: 1000V
- Número de entradas/saídas CC: 2/2
- Involucro
- Material : Policarbonato com proteçao UV
- Grau de Proteçao IP65
- Dimensões: 315 x 220 x 112 mm
- Peso aproximado: 2 kg ~ 3kg
- Tipo de Montagem: Parede
- Entradas
- Corrente Máxima de Entrada:40A
- Ponto de Conexão da entrada (+/-):Diretamente nos bornes Seçao dos cabos: 4 a 6 mm
- Saidas
- Ponto de conexão da saída (+/-:Diretamente nos terminais do disjuntor)
- Secção dos cabos : 4 a 6 mm
- Prensa cabos: m25
- Aterramento
- Ponto de conexão do aterramento:Diretamente no bornes
- Secção dos cabos 6 mm
- Prensa cabo ME25
- Disjuntor
- Tensão de isolação nominal(Ui): 1000V
- Tensão de operação nominal(Ue): 1000V
- Números de pólos: 2P, bipolar
- Tensão suportável de impulso nominal(Uimp): 6kA
- Capacidade de interrupção(Icu): 6kA
- Capacidade de interrupção(Isc): 6kA
- Corrente nominal(In): 40A
- Tecnologia de disparo: Termomagnético
- Curva de disparo: C
- Seção dos condutores de entrada: 2,5mm² ~25mm²
- Torque de fixação dos condutores: 2N-m ~ 2.5N-m
- Norma: IEC 60947-2
- DPS
- Tensão máxima de operação contínua(Ucov): 1000V
- Classe de proteção: II Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- Tempo de resposta típico: =25ns
- Corrente de descarga nominal: 20kA
- Corrente de descarga máxima: 40kA
- Nível de proteção(Up): 53,5kA
- Indicação de serviço: Local
- Seção dos condutores de entrada: 2,5mm² ~25mm²
- Torque de fixação dos condutores: 2N-m ~ 2.5N-m
- Grau de proteção: IP20 Norma: IEC 61643-31
Usos mais comuns
- Sistemas com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantaneo e/ou posterior , como em casas , sitios ,ranchos e fazendas
- Nobreak solar em locais com queda frequente de energia fornecida pela concessionaria
- Sistema conectado à rede (Grid-Tie) em residencias e empresas para consumo simultaneo e inserir a enrgia excedente dos paineis na rede eletrica, proporcionando creditos a concessionaria da regiao
- Sistema Grid Zero conectado à rede publica mas sem realizar o envio da energia excedente para a conssesionaria (Grid Zero). Isso evita a geraçao de creditos e a taxaçao da energia em consequencia
Itens Inclusos
- 1 String box SOLAR LIVOLTEK,SBC HXCB10S-2/2
- 4 Buchas para fixação na parede
- 4 Parafusos para fixação na parede
- 3 Terminais do tipo prensa cabo
Download
Perguntas Frequentes
Não. Essa string box foi desenvolvida exclusivamente para receber a geração de energia solar em corrente contínua, inclusive o uso incorreto causa perda da garantia e pode resultar em danos e queima do equipamento. Neste caso, o adequado é usar uma String Box CA
2. Como escolher a string box solar para meu sistema fotovoltaico?
O modelo ideal precisa atender a corrente máxima e tensão máxima do arranjo de painéis que serão ligados em cada MPPT. Além disso, o número de entradas deve ser igual à quantidade de MPPT’s. Por exemplo, o inversor tem 04 MPPT’s, logo será necessário 04 entradas, 01 para cada MPPT. Como este modelo SBC HXCB10S-2/2 tem apenas 02 entradas, será preciso adquirir 02 unidades de string box.
3.Quais os erros mais comuns na instalação do quadro elétrico de proteção CC ?
No momento de montar o sistema de energia solar, é comum:
- Comprar string box CC com DPS e Disjuntos com especificações que não suportam o arranjo de painéis solares;
- Utilizar cabos elétricos com tamanho e/ou espessura inadequada;
- Apertar pouco ou muito os terminais.
Acessórios Recomendados
Veja uma sugestão de equipamentos adequados para usar com este produto:
A placa solar captura a radiação solar e produz energia elétrica. Veja os modelos disponíveis de Paineis solares.
Kit Solar
Centenas de kits que agrupam dois ou mais equipamentos fotovoltaicos para montar sistema On-Grid que gera desconto na conta de energia de residências ou empresas. Ou, sistema Off-Grid para produção de energia em locais remotos e aplicações de mobilidade veicular. Confira todos os Kits solares à pronta entrega
.Cabos elétricos
Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura. Confira a sessão de Cabos Elétricos
.Conectores e terminais eletricos
São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico Conheça conectores e terminais
. Estruturas FotovoltaicasOs suportes para fixação dos módulos com instalação segura no telhado ou solo Visite a sessão de Estruturas de montagem
.Garantia
A string box LIVOLTEK tem 02 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil. Conte com o suporte técnico especializado da Minha casa solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deve; ser feita pela Minha Casa Solar por ligação ou pelo WhatsApp: (31) 3517-9069.
O Suporte Técnico da LIVOLTEK está disponível pelo WhatsApp: :(11) 93338-1338
O que invalida a garantia?
- Desmontar, modificar ou alterar/remover as identificações originais da string box
- Utilização ou instalação incorreta
- Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;
- Entre outras condições que invalidam a garantia.
