Sobre o Produto

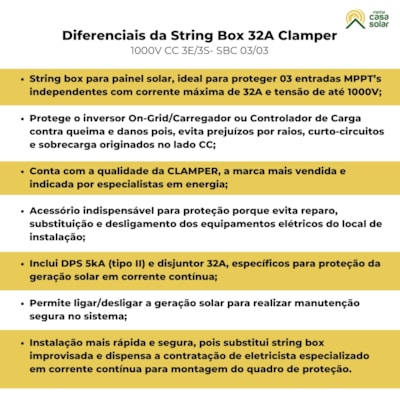

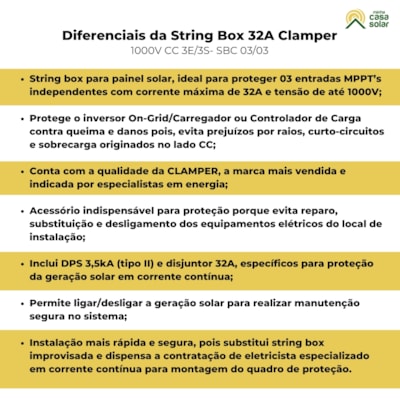

Diferenciais da String Box Solar 32A 1000V Clamper - SBC 03/03
| String box para painel solar, ideal para proteger 03 entradas MPPT’s independentes com corrente máxima de 32A e tensão de até 1000V; |
| Protege o inversor On-Grid/Carregador ou Controlador de Carga contra queima e danos pois, evita prejuízos por raios, curto-circuitos e sobrecarga originados no lado CC; |
| Conta com a qualidade da CLAMPER, a marca mais vendida e indicada por especialistas em energia; |
| Acessório indispensável para proteção porque evita reparo, substituição e desligamento dos equipamentos elétricos do local de instalação; |
| Inclui DPS 3,5kA (tipo II) e disjuntor 32A, específicos para proteção da geração solar em corrente contínua; |
| Permite ligar/desligar a geração solar para realizar manutenção segura no sistema; |
| Instalação mais rápida e segura, pois substitui string box improvisada e dispensa a contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção. |

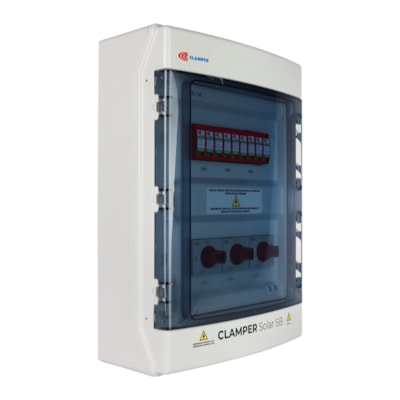

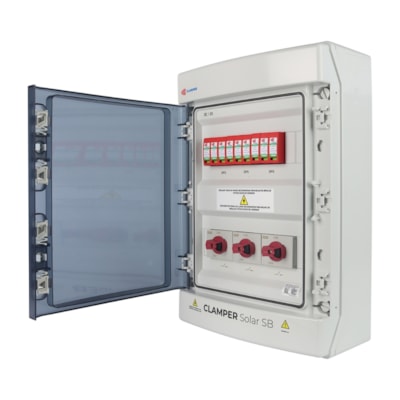

Esta string box solar SBC 03/03 conta com a qualidade reconhecida da CLAMPER, a marca mais vendida e indicada do Brasil. Foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.
O quadro elétrico de proteção da CLAMPER é um acessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos do local de instalação (imóvel, empresa ou usina fotovoltaica).Compatibilidade da string box SBC 03/03 com painéis solares

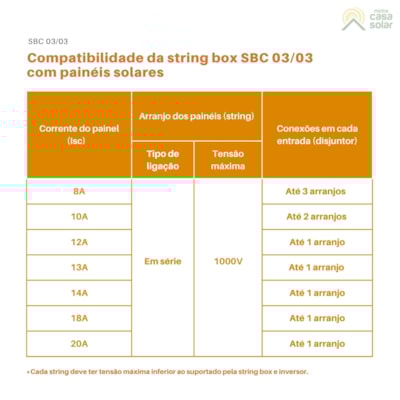

Corrente do painel (Isc) | Arranjo dos painéis (string) | Conexões em cada entrada (disjuntor) | |
Tipo de ligação | Tensão máxima | ||
8A | Em série | 1000V | Até 3 arranjos |
10A | Até 3 arranjos | ||
12A | Até 2 arranjos | ||
13A | Até 2 arranjos | ||
14A | Até 2 arranjos | ||
18A | Até 1 arranjo | ||
20A | Até 1 arranjo | ||
*Cada string deve ter tensão máxima inferior ao suportado pela string box e inversor.
A string box solar realiza a conexão segura entre os cabos dos módulos fotovoltaicos ao inversor/controlador de carga, enquanto fornece proteção contra sobretensão e sobrecorrente. Também permite o seccionamento (liga/desliga) da produção solar para realizar uma manutenção segura. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.

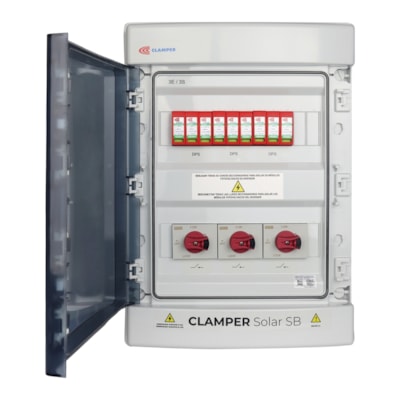

O modelo SBC 03/03 tem 03 entradas e 03 saídas para montagem de arranjos com até 32A de corrente e 1000V de tensão. Inclui Dispositivo de Proteção contra Surtos (DPS) tipo II que suporta até 3,5kV. Peça fabricada no Brasil que atende às especificações normativas da IEC 60947-3 e as necessidades do país.
O DPS também possui a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 1000V(Ucov) e corrente de descarga máxima de 40kA.
Este quadro elétrico de proteção CLAMPER é equipado com disjuntor que aceita corrente de até 32A por entrada e conta com disparo rápido, proporcionando seccionamento ágil para proteção da geração solar em corrente contínua.
A SBC 03/03 é uma alternativa com instalação mais rápida e segura que substitui string box improvisada, dispensando contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção CC.
Sobre a marca
Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou a marca mais utilizada e indicada por especialistas do setor de energia.

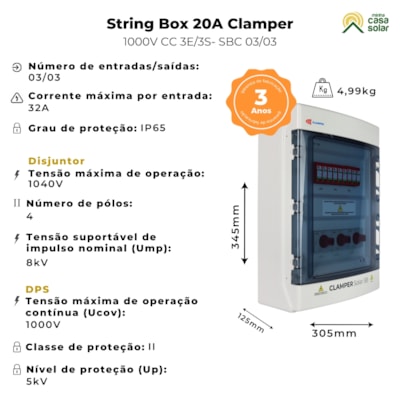

Especificações Técnicas
- Informações Gerais
- Nº de entradas CC: 3
- N° de saídas CC: 3
- Tensão máxima de operação (Uc): 1000 Vdc
- Corrente máxima por entrada (Isc): 32A
- Conexão dos cabos: Direto nos Bornes
- Seção dos cabos: 4 a 6mm²
- Prensa-cabos: M16
- Aterramento
- Conexão do aterramento: Diretamente no borne
- Seção dos cabos: 6 a 10mm²
- Prensa-cabo: M16
- Involucro:
- Grau de proteção: IP65
- Material: Policarbonato com proteção UV
- Dimensões (C x A x P): 305 X 345 X 125mm
- Peso: 4,99kg
- DPS:
- Classe de proteção: II
- Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
- Nível de proteção (Up): 3,5kV
- Tempo de resposta típico:<25ns < i>
- Tensão máxima de operação continua (Ucpv): 1040Vdc
- Corrente de descarga nominal @ 8/20 µs (In): 18kA
- Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
- Corrente de descarga total @ 8/20 µs (Itotal): 40kA
- Grau de proteção: IP20
- Disjuntor
- Tensão de isolação nominal(Ui): 1000V
- Tensão nominal de pulso (Uimp): 8kA
- Números de pólos: 4
- Corrente nominal(In): 32A
- Seção dos condutores de entrada: 2,5mm² ~10mm²
- Torque de fixação dos condutores: 1,2N-m ~ 1,8N-m
- Norma: IEC 60947-3
Usos Mais Comuns
Usos mais comuns em corrente contínua (CC):
Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
- Sistema Grid Zero conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência.
Itens Inclusos
O item incluso na embalagem:
- 1 String box solar 32A 1000V CLAMPER, SBC 03/03.
Download
Perguntas Frequentes
1. Posso utilizar a string box solar em corrente alternada (CA)?
Não. Essa string box foi desenvolvida exclusivamente para receber a geração de energia solar em corrente contínua, inclusive o uso incorreto causa perda da garantia e pode resultar em danos e queima do equipamento. Neste caso, o adequado é usar uma string box CA.
2. Como escolher a string box solar para meu sistema fotovoltaico?
O modelo ideal precisa atender a corrente máxima e tensão máxima do arranjo de painéis que serão ligados em cada MPPT. Além disso, o número de entradas deve ser igual à quantidade de MPPT’s.
Por exemplo, o inversor tem 06 MPPT’s, logo será necessário 06 entradas, 01 para cada MPPT. Como este modelo SBC 03/03 tem apenas 03 entrada, será preciso adquirir 02 unidades de string box.
3. Quais os erros mais comuns na instalação do quadro elétrico de proteção CC?
No momento de montar o sistema de energia solar, é comum:
Comprar string box CC com DPS e Disjuntos com especificações que não suportam o arranjo de painéis solares;
Utilizar cabos elétricos com tamanho e/ou espessura inadequada;
Apertar pouco ou muito os terminais.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.Centenas de kits que agrupam dois ou mais equipamentos fotovoltaicos para montar sistema On-Grid que gera desconto na conta de energia de residências ou empresas. Ou, sistema Off-Grid para produção de energia em locais remotos e aplicações de mobilidade veicular.
Confira os Kits Solares.Garantia
A string box CLAMPER tem 03 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações.
Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela CLAMPER pelo formulário disponível nesta página. Caso seja necessário, você pode entrar em contato pelo SAC, ligando para 31 3689-9514 ou enviando uma mensagem no WhatsApp.
O que invalida a garantia?
Desmontar, modificar ou alterar/remover as identificações originais da string box;
Utilização ou instalação incorreta;
Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;
Entre outras condições que invalidam a garantia.
