Apresentação

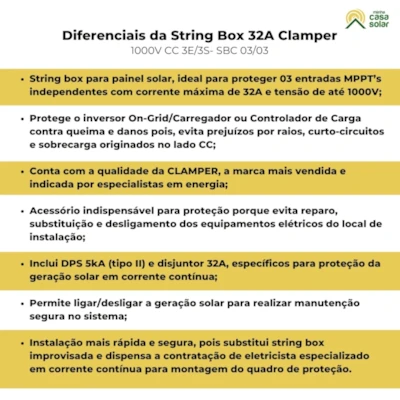

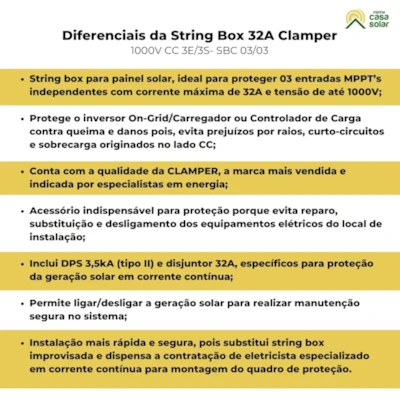

A string box é o componente de proteção da parte CC do sistema fotovoltaico. Ela conecta os cabos vindos dos módulos fotovoltaicos ao inversor, enquanto fornece proteção contra sobretensão e sobrecorrente e permite o seccionamento do circuito. O modelo SBC03/03 da Clamper possui 03 entradas e 03 saídas para montagem de arranjo dos módulos.
O Dispositivo de Proteção contra Surtos - DPS foi desenvolvido e fabricado no Brasil, atendendo às especificações normativas IEC 60947-3 de fabricação padrão para as necessidades do país, tornando esse componente a maior referência brasileira de proteção para as instalações fotovoltaicas.

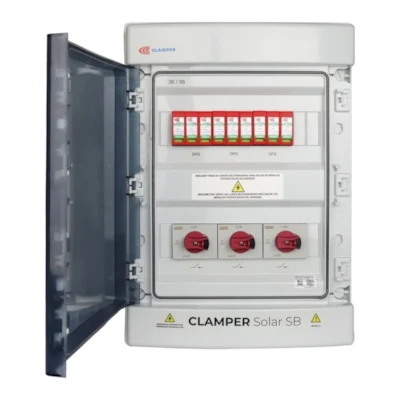

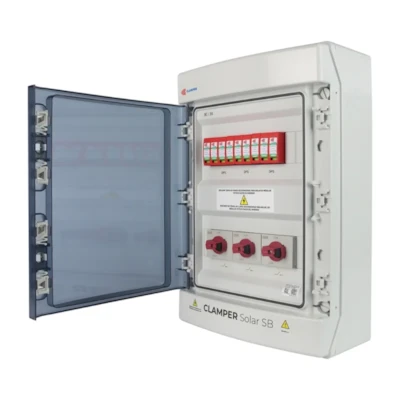

A caixa de junção Clamper, modelo SBC03/03 mede 436 x 310 x 148 mm, pesa 4,2kg e foi equipada com dispositivo de proteção contra surtos (DPS) e chave seccionadora CC e caixa com grau de proteção IP65. Além disso, seu material possui características de não propagação e auto-extinção do fogo, garantindo maior confiabilidade na instalação.
O DPS tem tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos eletroeletrônicos conectados à linha de energia. Ele realiza a proteção da instalação e dos módulos fotovoltaicos contra descargas atmosféricas suportando uma tensão máxima de operação contínua de 1040V e corrente de descarga DC total de 40kA.
A chave seccionadora suporta a tensão máxima de 1040V e suporta até 32A realizando o seccionamento sob carga, permitindo o isolamento do restante da instalação para uma manutenção segura. A caixa de proteção pode ser instalada em áreas externas e possui grau de proteção IP65.
Sobre a marca
Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no Brasil, no segmento, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias, se tornando hoje a marca mais utilizada e indicada, por especialistas do setor elétrico.
Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no Brasil, no segmento, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias, se tornando hoje a marca mais utilizada e indicada, por especialistas do setor elétrico.

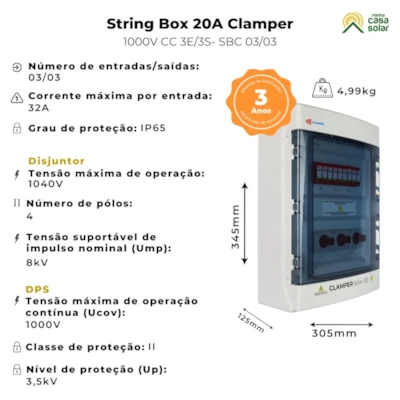

Especificações Técnicas
- Número de entradas: 03
- Número de saídas: 03
- Tensão nominal de 1040VDC
- Corrente de descarga total de 40kA
- Normas regulamentadoras: Classe II EN 50539-11 (Certificado: UL-BR 19.1204)
- Corrente máxima por string: 16A ( Uc=1000V)
- Grau de proteção: IP65
- Classe de proteção: Classe II
- Dimensões: 436 x 310 x 148 mm
- Peso aproximado: 4,2kgs
Downloads
Usos Mais Comuns
Arranjos fotovoltaicos em sistemas conectados à rede ( Grid Tie) e isolados da rede (Offgrid)
Acessórios Recomendados
Acessórios recomendados (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – Clique Aqui para visitar a sessão de Painéis Fotovoltaicos.
- Cabos elétricos - Clique Aqui para visitar a seção de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie) - Clique Aqui para visitar a sessão de Inversores on-grid.
- Controlador de carga - Clique Aqui para visitar a seção de Controladores de Carga
Itens Inclusos
- String Box 01 entrada 01 saída Clamper - SBC01/01
- Chave seccionadora em corrente contínua (32A)
- Dispositivo de proteção contra surto -DPS
Garantia
03 anos de garantia contra defeitos de fabricação.
