Sobre o Produto

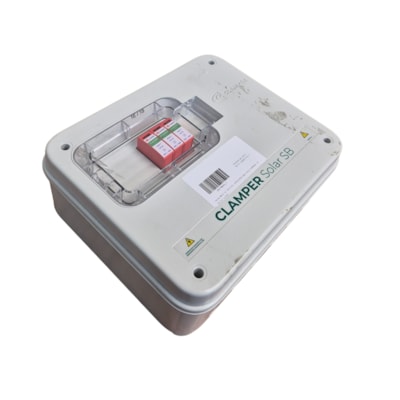

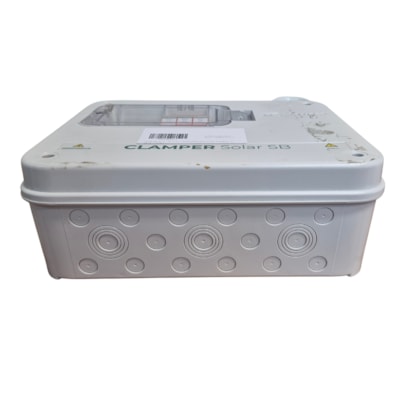

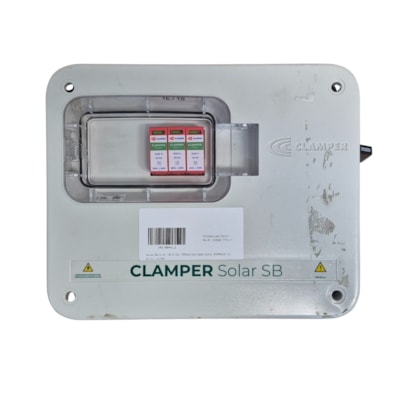

Este é um produto reembalado que possui pequenas avarias estéticas que não afetam a funcionalidade do produto. A String Box Clamper Solar SB 1E/1S 1040V 32A - PC 01/01 - Outlet conta com 3 meses de garantia contra defeitos de funcionais.
A string box CC para painel solar é própria para proteger 01 entrada MPPT com corrente máxima de 32A e tensão de até 1040V. Serve para evitar danos e queima do inversor On-Grid, Inversor Carregador e Controlador de Carga contra raios, curto-circuitos e sobrecarga com origem nas placas solares. Possui a qualidade CLAMPER.
Diferenciais da String Box Solar 32A 1040V CC 1E/1S CLAMPER - PC 01/01
| String box para painel solar, ideal para proteger 01 entrada MPPT independente com corrente máxima de 32A e tensão de até 1040V; |
| Protege o inversor On-Grid/Carregador ou Controlador de Carga contra queima e danos pois, evita prejuízos por raios, curto-circuitos e sobrecarga originados no lado CC; |
| Conta com a qualidade da CLAMPER, a marca mais vendida e indicada por especialistas em energia; |
| Acessório indispensável para proteção porque evita reparo, substituição e desligamento dos equipamentos elétricos do local de instalação; |
| Inclui DPS 5kA (tipo II) e disjuntor 32A, específicos para proteção da geração solar em corrente contínua; |
| Permite ligar/desligar a geração solar para realizar manutenção segura no sistema; |
| Instalação mais rápida e segura, pois substitui string box improvisada e dispensa a contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção. |
Esta string box solar PC 01/01 conta com a qualidade reconhecida da CLAMPER, a marca mais vendida e indicada do Brasil. Foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.
O quadro elétrico de proteção da CLAMPER é um acessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos do local de instalação (imóvel, empresa ou usina fotovoltaica).
Compatibilidade da string box PC 01/01 com painéis solares
| Corrente do painel (Isc) | Arranjo dos painéis (string) | Tensão máxima | Conexões em cada entrada (disjuntor) |
|---|---|---|---|
| Tipo de ligação | Tensão máxima(V) | ||
| 8 | Em série | 1040V | Até 4 arranjos |
| 10 | Até 3 arranjos | ||
| 12 | Até 2 arranjos | ||
| 13 | Até 2 arranjos | ||
| 14 | Até 2 arranjos | ||
| 18 | Até 1 arranjo | ||
| 20 | Até 1 arranjo |
A string box solar realiza a conexão segura entre os cabos dos módulos fotovoltaicos ao inversor/controlador de carga, enquanto fornece proteção contra sobretensão e sobrecorrente. Também permite o seccionamento (liga/desliga) da produção solar para realizar uma manutenção segura. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.
O modelo PC 01/01 tem 01 entrada e 01 saída para montagem de arranjos com até 32A de corrente e 1040V de tensão. Inclui Dispositivo de Proteção contra Surtos (DPS) tipo II que suporta até 5kV. Peça fabricada no Brasil que atende às especificações normativas da IEC 60947-3 e as necessidades do país.
O DPS também possui a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 1040V(Ucov) e corrente de descarga máxima de 40kA.
Este quadro elétrico de proteção CLAMPER é equipado com disjuntor que aceita corrente de até 32A por entrada e conta com disparo rápido, proporcionando seccionamento ágil para proteção da geração solar em corrente contínua.
A PC 01/01 é uma alternativa com instalação mais rápida e segura que substitui string box improvisada, dispensando contratação de eletricista especializado em corrente contínua para montagem do quadro de proteção CC.
Sobre a marca
Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou a marca mais utilizada e indicada por especialistas do setor de energia.
Especificações Técnicas
- Nº de entradas CC: 1
- N° de saídas CC: 1
- Tensão máxima de operação (Uc): 1040 Vdc
- Corrente máxima por entrada (Isc): 32A
- Conexão dos cabos: Direto nos Bornes
- Seção dos cabos: 4 a 6mm²
- Prensa-cabos: M16
- Conexão do aterramento: Diretamente no borne
- Seção dos cabos: 6 a 10mm²
- Prensa-cabo: M16
- Grau de proteção: IP65
- Material: Policarbonato com proteção UV
- Dimensões (C x A x P): 308,3 X 253,3 X 112,5mm
- Peso: 1,7kg
- Classe de proteção: II
- Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
- Nível de proteção (Up): 5kV
- Tempo de resposta típico:<25ns
- Tensão máxima de operação continua (Ucpv): 1040Vdc
- Corrente de descarga nominal @ 8/20 µs (In): 18kA
- Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
- Corrente de descarga total @ 8/20 µs (Itotal): 40kA
- Grau de proteção: IP20
- Tensão de isolação nominal(Ui): 1000V
- Tensão nominal de pulso (Uimp): 8kA
- Números de pólos: 2
- Corrente nominal(In): 32A
- Seção dos condutores de entrada: 2,5mm² ~10mm²
- Torque de fixação dos condutores: 1,2N-m ~ 1,8N-m
- Norma: IEC 60947-2
Download
Saiba mais sobre produtos reembalados
Os produtos da categoria outlet, são produtos reembalados são produtos novos que tiveram a embalagem comprometida no transporte ou manuseio e sofreram pequenos danos mecânicos, como manchas no vidro, leves arranhões no produto ou amassados na caixa.
Antes de serem comercializados, todos os itens foram individualmente testados pela assistência técnica da Minha Casa Solar.
Dessa maneira, estes produtos são comercializados “no estado em que se encontram” e possuem uma política de vendas, trocas e devoluções específica.
Qualidade e eficiencia pagando menos
Os produtos reembalados têm um desconto especial, comparado ao preço do mercado. Você economiza e ainda conta com a qualidade e confiabilidade insuperáveis da marca de painéis solares mais vendida do Brasil.
Direito à garantia
Os produtos reembalados tem de garantia de fábrica para defeitos funcionais. Isso significa que a produção de energia não foi afetada, por isso o prazo de garantia de fábrica se mantém. E caso o produto não atenda às suas expectativas, pode efetuar a troca dentro de 7 dias corridos após o seu recebimento.
