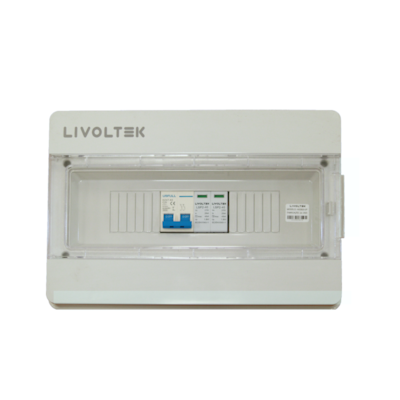

String Box CA 40A 220/127V Mono/Bifásica Livoltek - HXDB40-2P

Caixa de junção CA para saída monofásica/bifásica em 127V ou 220V de inversor On-Grid, microinversor, inversor carregador ou inversor de tensão. Suporta corrente máxima de 40A e tensão de até 275V. Protege o sistema e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Tem 02 garantia contra defeitos.

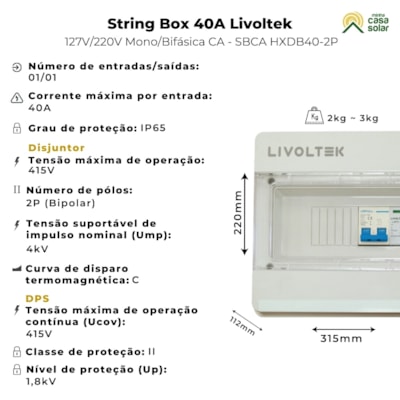

1. Informações gerais
2. Tipo:Monofasico
3. Tensão nominal(Un): 127V ou 220V
4. Corrente nominal: 40A
5. Frequência nominal: 50/60Hz
6. Número de entradas/saídas CC: 1/1


7. Involucro
8. Material : Policarbonato com proteçao UV
9. Grau de Proteçao IP65
10. Dimensões: 315 x 220 x 112 mm
11. Peso aproximado: 2 kg ~ 3kg
12. Tipo de Montagem: Parede


13. Entradas
14. Ponto de conexão da entrada (L/N): Diretamente nos terminais do disjuntor
15. Ponto de conexão da saída(L/N): Diretamente nos bornes
16. Seção dos cabos de entrada/saída: 6 a 16mm²
17. Prensa-cabo de entrada/saída: M32


18. Aterramento
19. Ponto de conexão do aterramento:Diretamente no bornes
20. Secção dos cabos 6 mm
21. Prensa cabo M25


22. Disjuntor
23. Tensão de isolação nominal(Ui): 500V
24. Tensão de operação nominal(Ue): 415V
25. Números de pólos: 2P, bipolar
26. Tensão suportável de impulso nominal(Uimp): 4kA
27. Capacidade de interrupção(Icu): 3kA
28. Capacidade de interrupção(Isc): 3kA
29. Corrente nominal(In): 40A
30. Tecnologia de disparo: Termomagnético
31. Curva de disparo: C
32. Seção dos condutores de entrada: 2,5mm² ~25mm²
33. Torque de fixação dos condutores: 2N-m ~ 2.5N-m
34. Norma: IEC 60947-2


35. DPS
36. Tensão máxima de operação contínua(Ucov): 275V
37. Classe de proteção: II Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
38. Tempo de resposta típico: =25ns
39. Corrente de descarga nominal: 20kA
40. Corrente de descarga máxima: 40kA
41. Nível de proteção(Up):= 1,8kA
42. Indicação de serviço: Local
43. Seção dos condutores de entrada: 2,5mm² ~25mm²
44. Torque de fixação dos condutores: 2N-m ~ 2.5N-m
45. Grau de proteção: IP20
46. IEC 61643-31

• Circuito elétrico de empresas e residências, com instalação após o “padrão de energia”;
• Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
• Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
• Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
• Sistema Grid Zero conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência.

• 1 String box CA LIVOLTEK, SBCA HXDB40-2P
• 4 Buchas para fixação na parede
• 4 Parafusos para fixação na parede
• 3 Terminais do tipo prensa cabo

Downloads:

Não. Essa string box foi desenvolvida exclusivamente para receber a geração de energia solar em corrente alternada, feita pelo inversor On-Grid, microinversor, inversor de tensão ou inversor carregador de baterias. Neste caso, o adequado é usar uma String Box CC

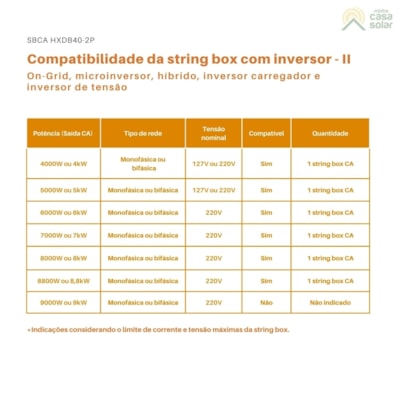

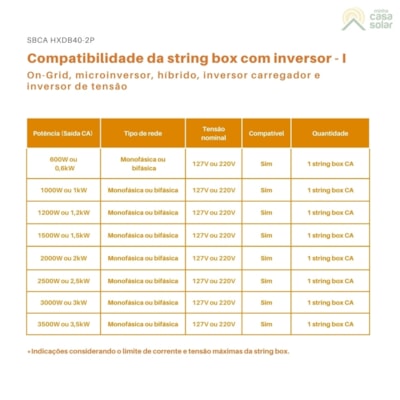

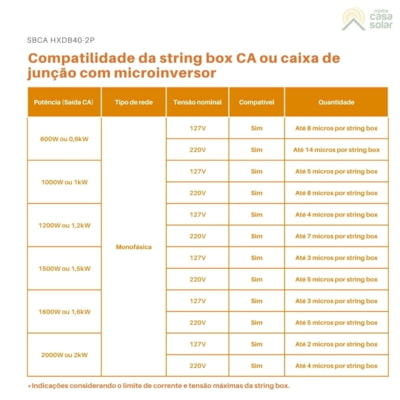

O modelo ideal precisa atender a corrente máxima e tensão máxima da saída de energia do inversor, além ser compatível com o tipo (monofásica, bifásica ou trifásica) e tensão da sua rede elétrica.

No momento de montar o sistema de energia solar, é comum:

• Comprar string box CC com DPS e Disjuntos com especificações inadequadas para a necessidade;
• Utilizar cabos elétricos com tamanho e/ou espessura inadequada;
• Apertar pouco ou muito os terminais.

Veja uma sugestão de equipamentos adequados para usar com este produto:

A string box LIVOLTEK tem 02 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil. Conte com o suporte técnico especializado da Minha casa solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deve; ser feita pela Minha Casa Solar por ligação ou pelo WhatsApp: (31) 3517-9069.

O Suporte Técnico da LIVOLTEK está disponível pelo WhatsApp:(11) 93338-1338

O que invalida a garantia?

• Desmontar, modificar ou alterar/remover as identificações originais da string box
• Utilização ou instalação incorreta
• Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;
• Entre outras condições que invalidam a garantia.
