Sobre o Produto
Quadro de proteção CA para proteger a saída monofásica em 220V de inversor com até 13kW ou 127V em até 8kW. Ou, inversor bifásico de até 16kW (8kW por fase). Aceita corrente máxima de 63A. Protege o kit solar e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Tem 03 anos de garantia contra defeitos.

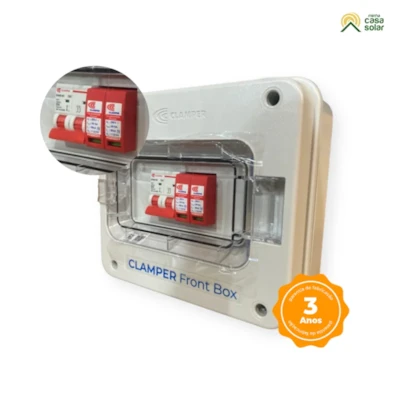

String Box CA 63A 220/127V Mono/Bifásica CLAMPER - CLFB63 2P
String Box CA 63A 220/127V Mono/Bifásica CLAMPER - CLFB63 2P

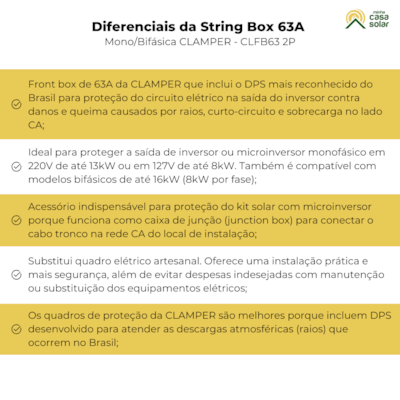

| Front box de 63A da CLAMPER que inclui o DPS mais reconhecido do Brasil para proteção do circuito elétrico na saída do inversor contra danos e queima causados por raios, curto-circuito e sobrecarga no lado CA; |
| Ideal para proteger a saída de inversor ou microinversor monofásico em 220V de até 13kW ou em 127V de até 8kW. Também é compatível com modelos bifásicos de até 16kW (8kW por fase); |
| Acessório indispensável para proteção do kit solar com microinversor porque funciona como caixa de junção (junction box) para conectar o cabo tronco na rede CA do local de instalação; |
| Substitui quadro elétrico artesanal. Oferece uma instalação prática e mais segurança, além de evitar despesas indesejadas com manutenção ou substituição dos equipamentos elétricos; |

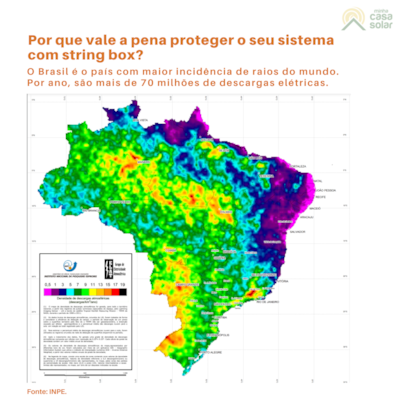

| Os quadros de proteção da CLAMPER são melhores porque incluem DPS desenvolvido para atender as descargas atmosféricas (raios) que ocorrem no Brasil; |

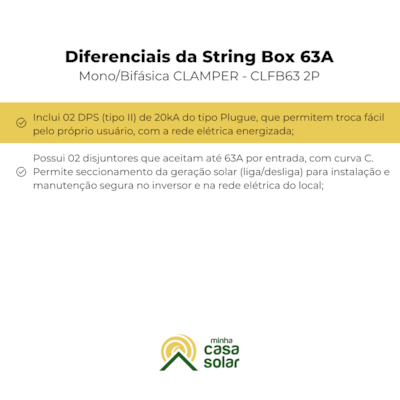

| Inclui 02 DPS (tipo II) de 20kA do tipo Plugue, que permitem troca fácil pelo próprio usuário, com a rede elétrica energizada; |
| Possui 02 disjuntores que aceitam até 63A por entrada, com curva C. Permite seccionamento da geração solar (liga/desliga) para instalação e manutenção segura no inversor e na rede elétrica do local; |
A string box SBCA CLFB63 2P conta com a qualidade reconhecida da CLAMPER – a marca de DPS mais vendida e indicada do Brasil. Os quadros de proteção da CLAMPER do tipo Front Box são melhores porque incluem DPS desenvolvido especificamente para atender a realidade das descargas atmosféricas (raios) que ocorrem no Brasil e que são acima da média internacional. Também atende às normas IEC 61643-1, UL 1449, ABNT NBR 5410 e NBR 60898 de fabricação padrão do Brasil.
Importante: Para que o DPS funcione é obrigatório que a edificação tenha sistema de aterramento. Caso isso não ocorra, o sistema de proteção contra raios (descargas atmosféricas) não irá funcionar.

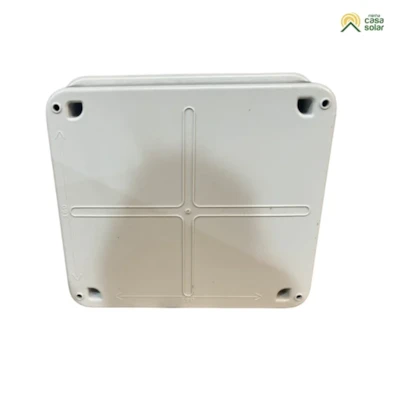

A SBCA CLFB63 2P foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.
Também chamada de front box CLAMPER, é umacessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos.
A SBCA CLFB63 2P suporta inversor On-Grid, inversor híbrido, inversor Off-Grid ou inversor carregador monofásico 220Vca com potência de até 13kW ou em 127V com até 8kW. Também permite o uso de modelos bifásicos 220V/127V com potência de até 16kW (8kW em cada fase). Em todos os casos, deve-se respeitar a corrente de saída de até 63A.
Importante: Para que o DPS funcione é obrigatório que a edificação tenha sistema de aterramento. Caso isso não ocorra, o sistema de proteção contra raios (descargas atmosféricas) não irá funcionar.
A SBCA CLFB63 2P foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.
Também chamada de front box CLAMPER, é umacessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos.
Atenção: O uso da string box CA não substitui o uso da string box CC. Os dois acessórios funcionam em conjunto, protegendo tanto a entrada CC (solar), quanto a saída CA (rede) de inversores On-Grid, Híbridos e Inversores Carregadores de baterias.
A SBCA CLFB63 2P suporta inversor On-Grid, inversor híbrido, inversor Off-Grid ou inversor carregador monofásico 220Vca com potência de até 13kW ou em 127V com até 8kW. Também permite o uso de modelos bifásicos 220V/127V com potência de até 16kW (8kW em cada fase). Em todos os casos, deve-se respeitar a corrente de saída de até 63A.

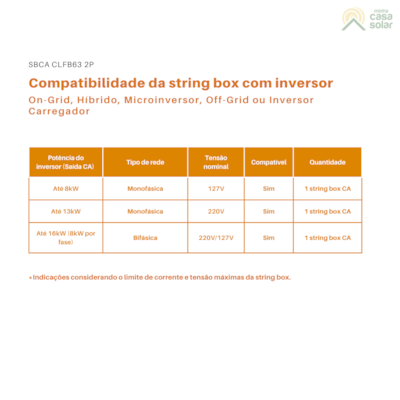

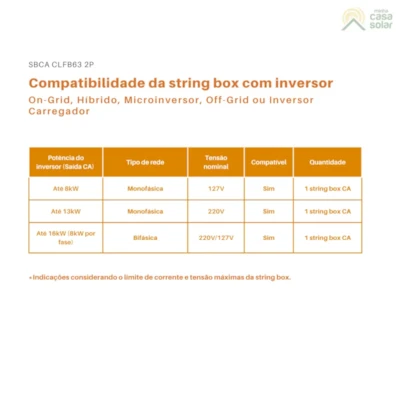

Compatibilidade da string box SBCA CLFB63 2P com inversor On-Grid, microinversor e híbrido
Potência do inversor (Saída CA) | Tipo de rede | Tensão nominal | Compatível | Quantidade |
Até 8kW | Monofásica | 127V | Sim | 1 string box CA |
Até 13kW | Monofásica | 220V | Sim | 1 string box CA |
Até 16kW (8kW por fase) | Bifásica | 220V/127V | Sim | 1 string box CA |
*Indicações considerando o limite de corrente e tensão máximas da string box.
Também é muito utilizada para proteger o sistema On-Grid com para garantir a conexão do cabo tronco na rede CA do local de instalação ou imóvel, atuando como caixa de junção e simplificando a instalação.

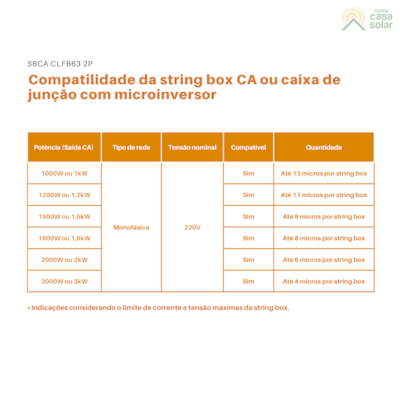

Compatilidade da string box CA ou caixa de junção SBCA CLFB63 2P com microinversor
| Potência (Saída CA) | Tipo de rede | Tensão nominal | Compatível | Quantidade |
| 1000W ou 1kW | Monofásica | 220V | Sim | Até 13 micros por string box |
| 1200W ou 1,2kW | Sim | Até 11 micros por string box | ||
| 1500W ou 1,5kW | Sim | Até 9 micros por string box | ||
| 1600W ou 1,6kW | Sim | Até 8 micros por string box | ||
| 2000W ou 2kW | Sim | Até 6 micros por string box | ||
| 3000W ou 3kW | Sim | Até 4 micros por string box |
*Indicações considerando o limite de corrente e tensão máximas da string box.
O quadro elétrico de proteção CA inclui 02 Dispositivos de Proteção contra Surtos preparados para suportar até 20kA de descarga. São tipo DPS tipo Plugue, o que facilita a substituição pelo próprio usuário. Também é equipado com a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 275V(Ucov).
Esta front box CLAMPER conta com 02 disjuntores que aceitam corrente de até 63A por entrada e curva de disparo termomagnética C, que garante o seccionamento rápido (< 25ns) para proteção da saída de energia em corrente alternada. Também permite o seccionamento (liga/desliga) para realizar manutenção segura no inversor, na rede ou instalação de aparelhos no circuito elétrico do local, como chuveiro. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.
A SBCA CLFB63 2P é uma alternativa com instalação com alta confiabilidade, pois substitui quadro elétrico de proteção artesanal. Fato que aumenta a segurança e acelera a instalação, principalmente em locais com baixa disponibilidade de mão de obra especializada em energia solar.
O quadro elétrico de proteção CA inclui 02 Dispositivos de Proteção contra Surtos preparados para suportar até 20kA de descarga. São tipo DPS tipo Plugue, o que facilita a substituição pelo próprio usuário. Também é equipado com a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 275V(Ucov).
Esta front box CLAMPER conta com 02 disjuntores que aceitam corrente de até 63A por entrada e curva de disparo termomagnética C, que garante o seccionamento rápido (< 25ns) para proteção da saída de energia em corrente alternada. Também permite o seccionamento (liga/desliga) para realizar manutenção segura no inversor, na rede ou instalação de aparelhos no circuito elétrico do local, como chuveiro. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.
A SBCA CLFB63 2P é uma alternativa com instalação com alta confiabilidade, pois substitui quadro elétrico de proteção artesanal. Fato que aumenta a segurança e acelera a instalação, principalmente em locais com baixa disponibilidade de mão de obra especializada em energia solar.
Sobre a marca
Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou a marca mais utilizada e indicada por especialistas do setor de energia.

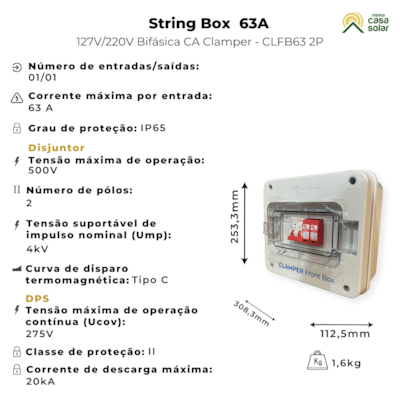

Especificações Técnicas
Informações Gerais
- Tipo: Monofásica/Bifásica
- Tensão nominal(Un): 220V ou 127V
- Corrente nominal: 63A
- Frequência nominal: 50/60Hz
- Número de entradas/saídas: 01/01
- Material: Policarbonato com proteção UV
- Grau de Proteção: IP65
- Dimensões: 308,3 x 253,3 x 112,5mm
- Peso aproximado: 1,6kg
- Tipo de montagem: Parede
- Ponto de conexão da entrada (L/N): Diretamente no disjuntor
- Ponto de conexão da saída(L/N): Diretamente nos conectores
- Seção dos cabos de entrada/saída: 10mm²
- Ponto de conexão do aterramento: Diretamente no conector
- Seção dos cabos: 6mm²
- Tensão de isolação nominal(Ui): 500V
- Números de pólos: 2P, bipolar
- Tensão suportável de impulso nominal(Uimp): 4kA
- Capacidade de interrupção: 6kA
- Corrente nominal(In): 63A
- Tecnologia de disparo: Termomagnético
- Curva de disparo: C
- Seção dos condutores de entrada: 25mm²
- Torque de fixação dos condutores: 2.5N-m
- Norma: IEC 61643-11 / UL 1449 / ABNT NBR 5410
- Tensão máxima de operação contínua(Ucov): 275V
- Classe de proteção: II
- Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- Tempo de resposta típico: ≤25ns
- Corrente de descarga nominal: 10kA
- Corrente de descarga máxima: 20kA
- Nível de proteção(Up): ≤1,2kA
- Indicação de serviço: Local
- Seção dos condutores de entrada: 4 até 25mm²
- Torque de fixação dos condutores: 3 ± 5%
- Grau de proteção: IP20
Usos Mais Comuns
- Circuito elétrico de empresas e residências, com instalação após o “padrão de energia”;
- Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
- Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
- Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
- Sistema Grid Zero conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência.
Itens Inclusos
Os itens inclusos na embalagem:
- 1 String box CA 63A Trifásica da CLAMPER, SBCA CLFB63 2P
- 4 Buchas para fixação na parede;
- 4 Parafusos para fixação na parede;
- 3 terminais do tipo prensa-cabo.
Download
Perguntas Frequentes
1. Posso utilizar a string box CA em corrente contínua (CC)?
Não. Essa string box foi desenvolvida exclusivamente para receber a energia solar após conversão para corrente alternada, feita pelo inversor On-Grid, microinversor, inversor de tensão ou inversor carregador de baterias. Neste caso, o adequado é utilizar uma string box solar CC.
2. Como escolher a string box CA para o meu sistema fotovoltaico?
O modelo ideal precisa atender a corrente máxima e tensão máxima da saída de energia do inversor, além ser compatível com o tipo (monofásica, bifásica ou trifásica) e tensão da sua rede elétrica.
3. Quais os erros mais comuns na instalação do quadro elétrico de proteção?
No momento de montar o sistema de energia solar, é comum:
- Comprar string box com DPS e Disjuntos com especificações inadequadas para a necessidade;
- Utilizar cabos elétricos com tamanho e/ou espessura inadequada;
- Apertar pouco ou muito os terminais.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
Cabos elétricos
Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.Conectores e terminais elétricos
São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Estrutura fotovoltaica
Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.Kit Solar
Centenas de kits que agrupam dois ou mais equipamentos fotovoltaicos para montar sistema On-Grid que gera desconto na conta de energia de residências ou empresas. Ou, sistema Off-Grid para produção de energia em locais remotos e aplicações de mobilidade veicular.
Confira os Kits de Limpeza.Garantia
A string box CLAMPER tem 03 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela CLAMPER pelo formulário disponível nesta página. Caso seja necessário, você pode entrar em contato pelo SAC, ligando para 31 3689-9514 ou enviando uma mensagem no WhatsApp.
O que invalida a garantia?
- Desmontar, modificar ou alterar/remover as identificações originais da string box;
- Utilização ou instalação incorreta;
- Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;
- Entre outras condições que invalidam a garantia.
