String Box 50A 127V/220V Trifásica CA Livoltek - SBCA HXDB50-3P

SKU 1871487527
R$ 371,07 (-7% off no pix)
À vista no boleto ou R$ 399,00 no cartão até 6x sem juros
Formas de pagamento

Quantidade:


Apresentação

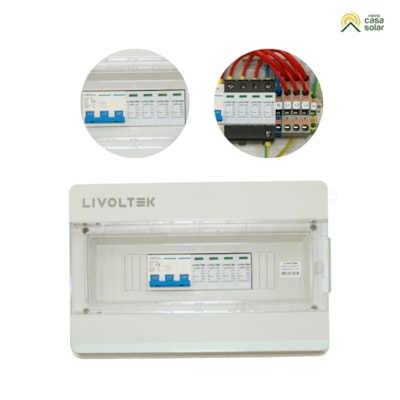

Caixa de junção CA para saída bifásica/trifásica em 220V/127V de inversor On-Grid, microinversor, inversor carregador ou inversor de tensão. Suporta corrente máxima de 50A e tensão de até 275V. Protege o sistema e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Tem 02 anos garantia contra defeitos.

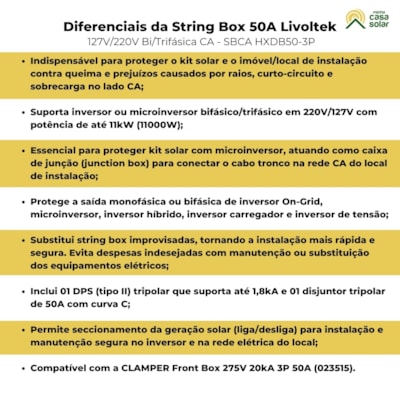

Diferenciais da String Box 50A 127V/220V Bi/Trifásica CA Livoltek - SBCA HXDB50-3P
Indispensável para proteger o kit solar e o imóvel/local de instalação contra queima e prejuízos causados por raios, curto-circuito e sobrecarga no lado CA;
Suporta inversor ou microinversor bifásico/trifásico em 220V/127V com potência de até 11kW (11000W);
Essencial para proteger kit solar com microinversor, atuando como caixa de junção (junction box) para conectar o cabo tronco na rede CA do local de instalação;
Protege a saída monofásica ou bifásica de inversor On-Grid, microinversor, inversor híbrido, inversor carregador e inversor de tensão
Substitui string box improvisadas, tornando a instalação mais rápida e segura. Evita despesas indesejadas com manutenção ou substituição dos equipamentos elétricos
Inclui 01 DPS (tipo II) tripolar que suporta até 1,8kA e 01 disjuntor tripolar de 50A com curva C;
Permite seccionamento da geração solar (liga/desliga) para instalação e manutenção segura no inversor e na rede elétrica do local
Compatível com a CLAMPER Front Box 275V 20kA 3P 50A (023515.


Caixa de junção CA para saída bifásica/trifásica em 220V/127V de inversor On-Grid, microinversor, inversor carregador ou inversor de tensão. Suporta corrente máxima de 50A e tensão de até 275V. Protege o sistema e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Tem 02 garantia contra defeitos.

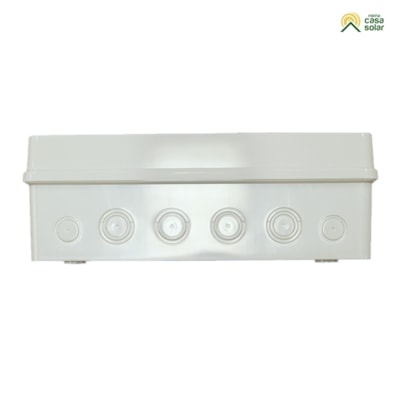

Esta string box CA possui a confiabilidade da LIVOLTEK, multinacional presente no Brasil desde 2013 e fornecedora de equipamentos elétricos de medição de energia (“relógio”) para grandes distribuidoras de energia. A SBCA HXDB63-2P possui invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.

Também conhecida como front box LIVOLTEK, este é um equipamento indispensável para proteger o sistema fotovoltaico e o imóvel ou local de instalação. É responsável por aumentar a confiabilidade e segurança na saída CA do inversor, evitando despesas indesejadas com manutenção ou substituição devido a danos e queima causados por raios, curto-circuito e sobrecarga. Atenção: O uso da string box CA não substitui o uso da string box CC. Os dois acessórios funcionam em conjunto, protegendo tanto a entrada CC (solar), quanto a saída CA (rede) de inversores On-Grid, Híbridos e Inversores Carregadores de baterias.

Versátil, a SBCA HXDB50-3P suporta inversor em 220V/127V com potência de até 11kW (11000W), tanto modelos bifásicos, quanto trifásicos.

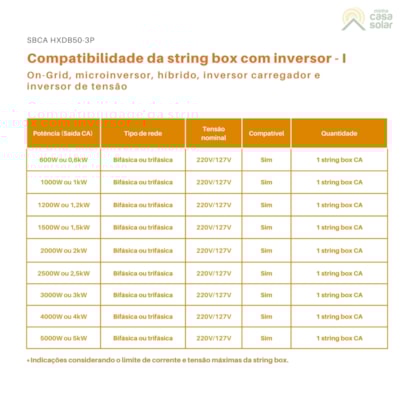

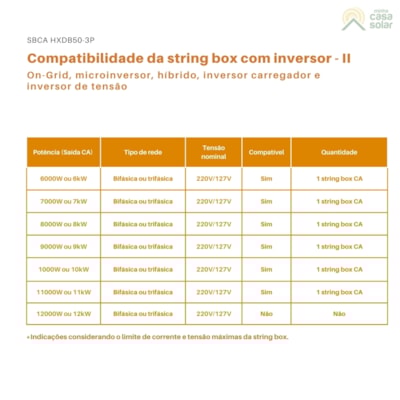

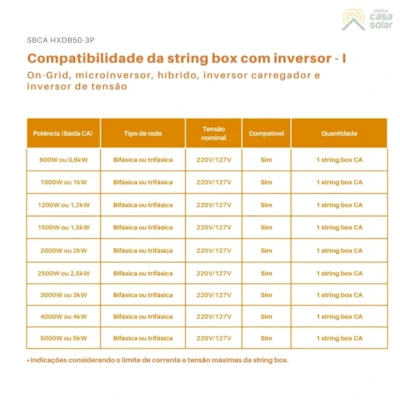

Compatibilidade da string box SBCA HXDB50-3P com inversor On-Grid, microinversor, híbrido, inversor carregador e inversor de tensão



Potência (saída CA)

Tipo de rede

Tensão nominal

Compatível

Quantidade

1000W ou 1kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

1200W ou 1,2kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

1500W ou 1,5kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

2000W ou 2kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

2500W ou 2,5kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

3000W ou 3kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

4000W ou 4kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

5000W ou 5kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

6000W ou 6kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

7000W ou 7kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

8000W ou 8kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

9000W ou 9kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

1000W ou 10kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

11000W ou 11kW

Bifásica ou trifásica

220V/127V

Sim

1 string box CA

12000W ou 12kW

Bifásica ou trifásica

220V/127V

Não

Não

*Indicações considerando o limite de corrente e tensão máximas da string box.



Além disso, esta caixa de junção (junction box) também é muito utilizada para proteger kit solar com microinversor para realizar a conexão do cabo tronco na rede CA do local de instalação ou imóvel.

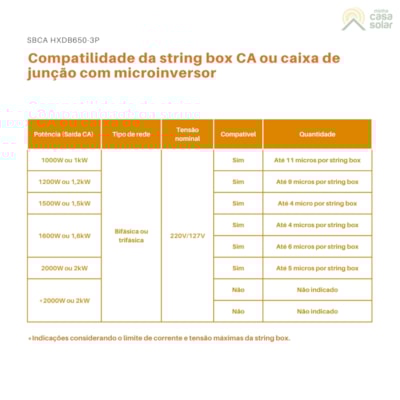

Compatilidade da string box CA ou caixa de junção SBCA HXDB50-3P com microinversor



Potência (saída CA)

Tipo de rede

Tensão nominal

Compatível

Quantidade

600W ou 0,6kW

Bifásica ou trifásica

220V/127V

Sim

Até 28 micros por string box

1000W ou 1kW

Sim

Até 11 micros por string box

1200W ou 1,2kW

Sim

Até 9 micros por string box

1500W ou 1,5kW

Sim

Até 4 micro por string box

1600W ou 1,6kW

Sim

Até 4 micros por string box

Sim

Até 6 micros por string box

2000W ou 2kW

Sim

Até 5 micros por string box

Superior 2000W ou 2kW

Não

Não indicado

Não

Não indicado

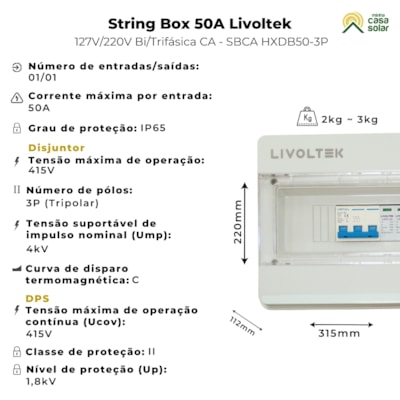

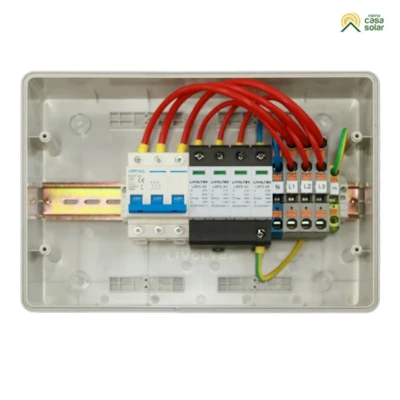

O quadro elétrico SBCA HXDB50-3P é equipado com 01 Dispositivo de Proteção contra Surtos (DPS tipo II) tripolar que suportam até 1,8kA. São DPS tipo II que atendem às especificações normativas IEC 60947-2 de fabricação padrão para as necessidades do Brasil. Também conta com a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 275V(Ucov) e corrente de descarga máxima de 40kA.

A string box LIVOLTEK inclui disjuntor tripolar que aceita corrente de até 50A por entrada e curva de disparo termomagnética C, que assegura seccionamento rápido para proteção da saída de energia em corrente alternada. Além disso, possibilita seccionamento (liga/desliga) para realizar reparos no circuito elétrico do imóvel ou instalação de aparelhos com segurança, como chuveiro e tomadas.

A SBCA HXDB50-3P é uma alternativa mais confiável e segura que substitui string box improvisada. Isso permite acelerar e simplificar a instalação, especialmente em regiões com baixa disponibilidade de mão de obra especializada em energia solar.

Sobre a Marca

A LIVOLTEK é uma multinacional presente no Brasil desde 2013 e líder no fornecimento de medidores para concessionárias de energia de todo o país. Também conta com portfólio de equipamentos para sistemas de energia solar, como painéis solares, inversores de tensão Off-Grid, inversores On-Grid, baterias estacionárias, carregadores para veículos elétricos e monitoramento remoto. Pertence ao grupo Hexing, fundado em 1992 e presente em mais de 90 países.
