Sobre o Produto
Caixa de junção CA para saída monofásica/bifásica em 127V ou 220V de inversor On-Grid, microinversor, inversor carregador ou inversor de tensão. Suporta corrente máxima de 40A e tensão de até 275V. Protege o sistema e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Tem 02 garantia contra defeitos.

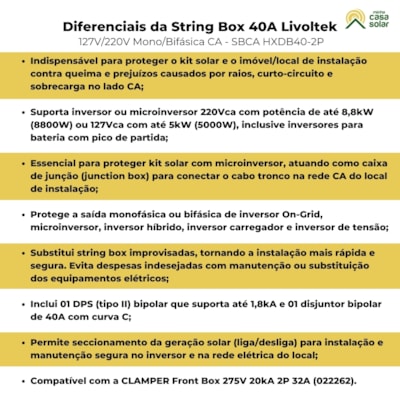

Difenciais String Box 40A 127V/220V Mono/Bifásica CA Livoltek - SBCA HXDB40-2P
| Indispensável para proteger o kit solar e o imóvel/local de instalação contra queima e prejuízos causados por raios, curto-circuito e sobrecarga no lado CA; |
| Suporta inversor ou microinversor 220Vca com potência de até 8,8kW (8800W) ou 127Vca com até 5kW (5000W), inclusive inversores para bateria com pico de partida; |
| Essencial para proteger kit solar com microinversor, atuando como caixa de junção (junction box) para conectar o cabo tronco na rede CA do local de instalação; |
| Protege a saída monofásica ou bifásica de inversor On-Grid, microinversor, inversor híbrido, inversor carregador e inversor de tensão |
| Substitui string box improvisadas, tornando a instalação mais rápida e segura. Evita despesas indesejadas com manutenção ou substituição dos equipamentos elétricos |
| Inclui 01 DPS (tipo II) bipolar que suporta até 1,8kA e 01 disjuntor bipolar de 40A com curva C; |
| Permite seccionamento da geração solar (liga/desliga) para instalação e manutenção segura no inversor e na rede elétrica do local; |

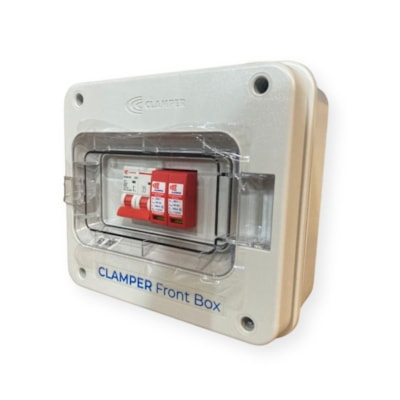

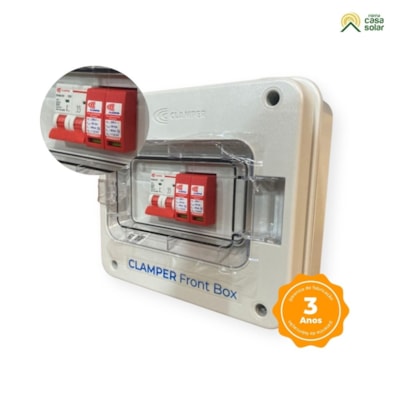

| Compatível com a CLAMPER Front Box 275V 20kA 2P 32A (022262). |
Caixa de junção CA para saída monofásica/bifásica em 127V ou 220V de inversor On-Grid, microinversor, inversor carregador ou inversor de tensão. Suporta corrente máxima de 40A e tensão de até 275V. Protege o sistema e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Tem 02 garantia contra defeitos.

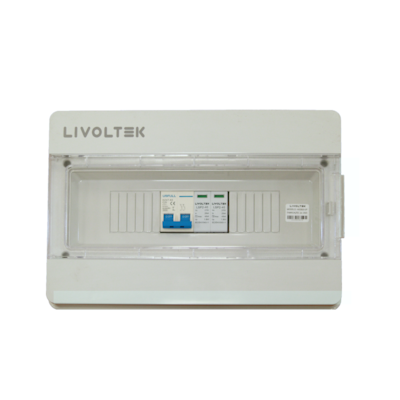

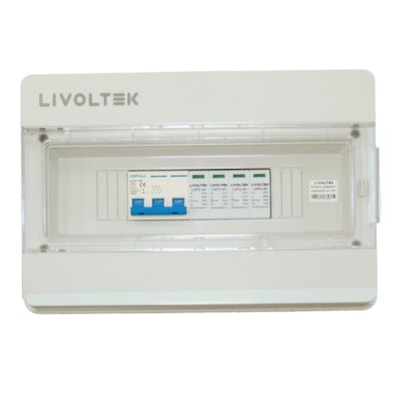

Esta string box CA possui a confiabilidade da LIVOLTEK, multinacional presente no Brasil desde 2013 e fornecedora de equipamentos elétricos de medição de energia (“relógio”) para grandes distribuidoras de energia. A SBCA HXDB40-2P possui invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.
Também conhecida como front box LIVOLTEK, este é um indispensável para proteger o sistema fotovoltaico e o imóvel ou local de instalação. É responsável por aumentar a confiabilidade e segurança na saída CA do inversor, evitando despesas indesejadas com manutenção ou substituição devido a danos e queima causados por raios, curto-circuito e sobrecarga. Atenção: O uso da string box CA não substitui o uso da string box CC. Os dois acessórios funcionam em conjunto, protegendo tanto a entrada CC (solar), quanto a saída CA (rede) de inversores On-Grid, Híbridos e Inversores Carregadores de baterias.
Versátil, a SBCA HXDB40-2P suporta inversor 220Vca com potência de até 8kW (8800W) ou 127Vca com até 5kW (5000W). Inclusive, aguenta até os modelos de inversores para bateria com pico de partida.

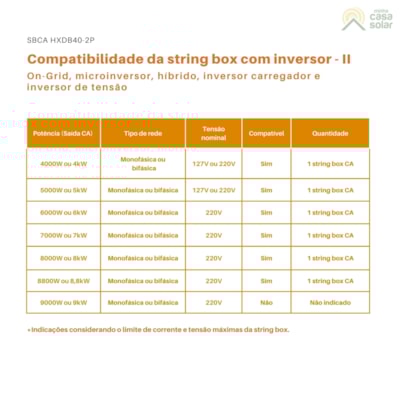

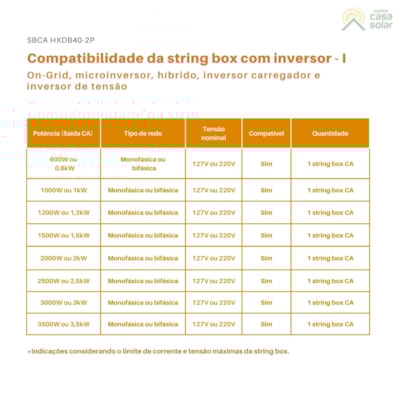

Compatibilidade da string box SBCA HXDB40-2P com inversor On-Grid, microinversor, híbrido, inversor carregador e inversor de tensão
Potência (saída CA) | Tipo de rede | Tensão nominal | Compatível | Quantidade |
600W ou 0,6kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
1000W ou 1kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
1200W ou 1,2kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
1500W ou 1,5kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
2000W ou 2kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
2500W ou 2,5kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
3000W ou 3kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
4000W ou 4kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
5000W ou 5kW | Monofásica ou bifásica | 127V ou 220V | Sim | 1 string box CA |
6000W ou 6kW | Monofásica ou bifásica | 220V | Sim | 1 string box CA |
7000W ou 7kW | Monofásica ou bifásica | 220V | Sim | 1 string box CA |
8000W ou 8kW | Monofásica ou bifásica | 220V | Sim | 1 string box CA |
8800W ou 8,8kW | Monofásica ou bifásica | 220V | Sim | 1 string box CA |
9000W ou 9kW | Monofásica ou bifásica | 220V | Não | Não indicado |
Além disso, esta caixa de junção (junction box) também é muito utilizada para proteger kit solar com microinversor para realizar a conexão do cabo tronco na rede CA do local de instalação ou imóvel.

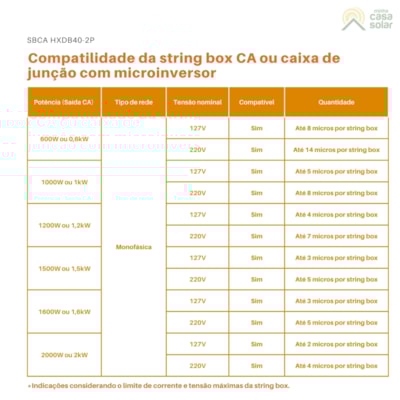

Compatilidade da string box CA ou caixa de junção SBCA HXDB40-2P com microinversor
Potência (saída CA) | Tipo de rede | Tensão nominal | Compatível | Quantidade |
600W ou 0,6kW | Monofásica | 127 | Sim | Até 8 micros por string box |
220 | Sim | Até 14 micros por string box | ||
1000W ou 1kW | 127 | Sim | Até 5 micros por string box | |
220 | Sim | Até 8 micros por string box | ||
1200W ou 1,2kW | 127 | Sim | Até 4 micros por string box | |
220 | Sim | Até 7 micros por string box | ||
1500W ou 1,5kW | 127 | Sim | Até 3 micro por string box | |
220 | Sim | Até 5 micros por string box | ||
1600W ou 1,6kW | 127 | Sim | Até 3 micros por string box | |
220 | Sim | Até 5 micros por string box | ||
2000W ou 2kW | 127 | Sim | Até 2 micros por string box | |
220 | Sim | Até 4 micros por string box | ||
Superior 2000W ou 2kW | 127 | Não | Não indicado | |
220 | Não | Não indicado |

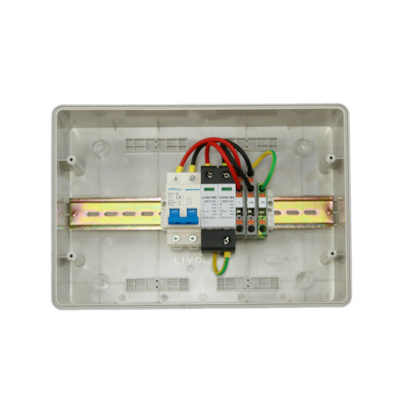

O quadro elétrico SBCA HXDB40-2P é equipado com 01 Dispositivo de Proteção contra Surtos (DPS tipo II) bipolar que suportam até 1,8kA. São DPS tipo II que atendem às especificações normativas IEC 60947-2 de fabricação padrão para as necessidades do Brasil. Tambem conta com atecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 275V(Ucov) e corrente de descarga máxima de 40kA.
A string box LIVOLTEK inclui disjuntor bipolar que aceita corrente de até 40A por entrada e curva de disparo termomagnética C, que assegura seccionamento rápido para proteção da saída de energia em corrente alternada. Além disso, possibilita seccionamento (liga/desliga) para realizar reparos no circuito elétrico do imóvel ou instalação de aparelhos com segurança, como chuveiro e tomadas
A SBCA HXDB40-2P é uma alternativa mais confiável e segura que substitui string box improvisada. Isso permite acelerar e simplificar a instalação, especialmente em regiões com baixa disponibilidade de mão de obra especializada em energia solar
Sobre a marca
A LIVOLTEK é uma multinacional presente no Brasil desde 2013 e líder no fornecimento de medidores para concessionárias de energia de todo o país. Também conta com portfólio de equipamentos para sistemas de energia solar, como painéis solares, inversores de tensão Off-Grid, inversores On-Grid, baterias estacionárias, carregadores para veículos elétricos e monitoramento remoto. Pertence ao grupo Hexing, fundado em 1992 e presente em mais de 90 países.

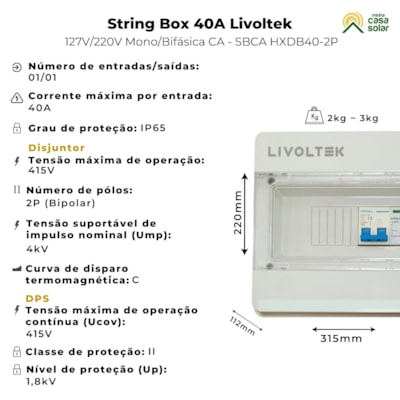

Especificações Técnicas
- Informações gerais
- Tipo:Monofasico
- Tensão nominal(Un): 127V ou 220V
- Corrente nominal: 40A
- Frequência nominal: 50/60Hz
- Número de entradas/saídas CC: 1/1

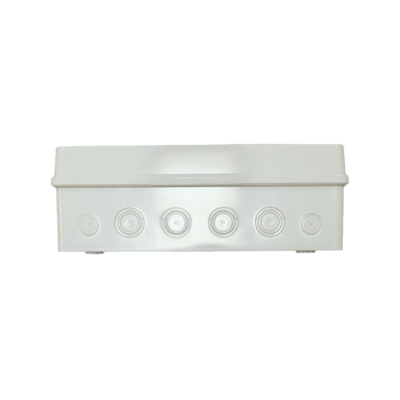

- Involucro
- Material : Policarbonato com proteçao UV
- Grau de Proteçao IP65
- Dimensões: 315 x 220 x 112 mm
- Peso aproximado: 2 kg ~ 3kg
- Tipo de Montagem: Parede
- Entradas
- Ponto de conexão da entrada (L/N): Diretamente nos terminais do disjuntor
- Ponto de conexão da saída(L/N): Diretamente nos bornes
- Seção dos cabos de entrada/saída: 6 a 16mm²
- Prensa-cabo de entrada/saída: M32
- Aterramento
- Ponto de conexão do aterramento:Diretamente no bornes
- Secção dos cabos 6 mm
- Prensa cabo M25
- Disjuntor
- Tensão de isolação nominal(Ui): 500V
- Tensão de operação nominal(Ue): 415V
- Números de pólos: 2P, bipolar
- Tensão suportável de impulso nominal(Uimp): 4kA
- Capacidade de interrupção(Icu): 3kA
- Capacidade de interrupção(Isc): 3kA
- Corrente nominal(In): 40A
- Tecnologia de disparo: Termomagnético
- Curva de disparo: C
- Seção dos condutores de entrada: 2,5mm² ~25mm²
- Torque de fixação dos condutores: 2N-m ~ 2.5N-m
- Norma: IEC 60947-2
- DPS
- Tensão máxima de operação contínua(Ucov): 275V
- Classe de proteção: II Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- Tempo de resposta típico: =25ns
- Corrente de descarga nominal: 20kA
- Corrente de descarga máxima: 40kA
- Nível de proteção(Up):= 1,8kA
- Indicação de serviço: Local
- Seção dos condutores de entrada: 2,5mm² ~25mm²
- Torque de fixação dos condutores: 2N-m ~ 2.5N-m
- Grau de proteção: IP20
- IEC 61643-31
Usos mais comuns
Usos mais comuns em corrente alternada (CA):
- Circuito elétrico de empresas e residências, com instalação após o “padrão de energia”;
- Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
- Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
- Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
- Sistema Grid Zero conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência.
Itens Inclusos
- 1 String box CA LIVOLTEK, SBCA HXDB40-2P
- 4 Buchas para fixação na parede
- 4 Parafusos para fixação na parede
- 3 Terminais do tipo prensa cabo
Download
Pergunta Frequentes
Não. Essa string box foi desenvolvida exclusivamente para receber a geração de energia solar em corrente alternada, feita pelo inversor On-Grid, microinversor, inversor de tensão ou inversor carregador de baterias. Neste caso, o adequado é usar uma String Box CC
2. Como escolher a string box solar para meu sistema fotovoltaico?
O modelo ideal precisa atender a corrente máxima e tensão máxima da saída de energia do inversor, além ser compatível com o tipo (monofásica, bifásica ou trifásica) e tensão da sua rede elétrica.
3.Quais os erros mais comuns na instalação do quadro elétrico de proteção CC ?
No momento de montar o sistema de energia solar, é comum:
- Comprar string box CC com DPS e Disjuntos com especificações inadequadas para a necessidade;
- Utilizar cabos elétricos com tamanho e/ou espessura inadequada;
- Apertar pouco ou muito os terminais.
Acessórios Recomendados
Veja uma sugestão de equipamentos adequados para usar com este produto:
A placa solar captura a radiação solar e produz energia elétrica. Veja os modelos disponíveis de Paineis solares.
Kit Solar
Centenas de kits que agrupam dois ou mais equipamentos fotovoltaicos para montar sistema On-Grid que gera desconto na conta de energia de residências ou empresas. Ou, sistema Off-Grid para produção de energia em locais remotos e aplicações de mobilidade veicular. Confira todos os Kits solares à pronta entregap .
Cabos elétricos
Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura. Confira a sessão de Cabos Elétricos< .
Conectores e terminais eletricos
São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico Conheça conectores e terminais
. Estruturas FotovoltaicasOs suportes para fixação dos módulos com instalação segura no telhado ou solo Visite a sessão de Estruturas de montagem
.Garantia
A string box LIVOLTEK tem 02 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil. Conte com o suporte técnico especializado da Minha casa solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deve; ser feita pela Minha Casa Solar por ligação ou pelo WhatsApp: (31) 3517-9069.
O Suporte Técnico da LIVOLTEK está disponível pelo WhatsApp:(11) 93338-1338
O que invalida a garantia?
- Desmontar, modificar ou alterar/remover as identificações originais da string box
- Utilização ou instalação incorreta
- Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;
- Entre outras condições que invalidam a garantia.
