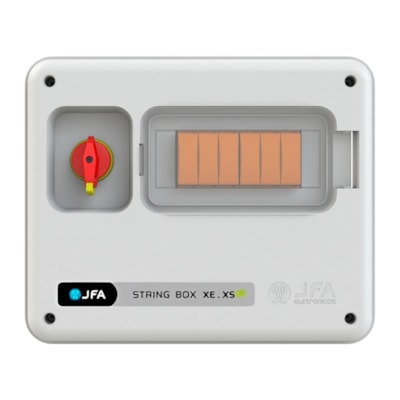

String Box 32A 1040V 2E/2S JFA - SBJFA 02/02

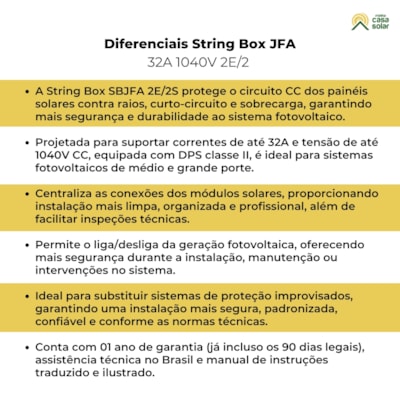

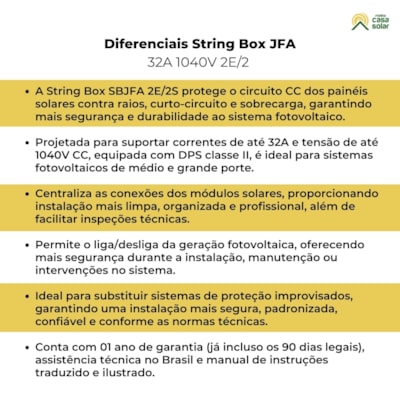

A String Box CC SBJFA 2E 2S da JFA é uma solução que garante proteção e organização das conexões dos módulos solares com o inversor. Foi projetada para suportar correntes de até 32A e tensão de até 1040V, oferecendo alta resistência e proteção contra surtos elétricos, sendo ideal para aplicações em instalações residenciais e comerciais.

Além da proteção elétrica, a String Box SBJFA 2E/2S já vem totalmente montada, com componentes dimensionados conforme normas técnicas, garantindo rápida instalação e alto padrão de segurança.

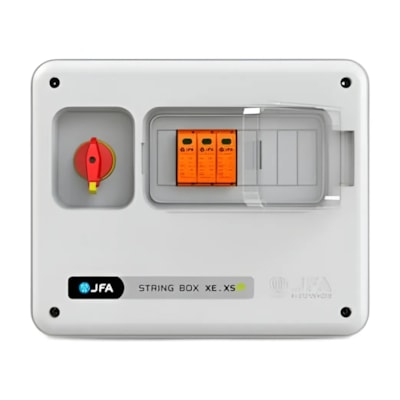

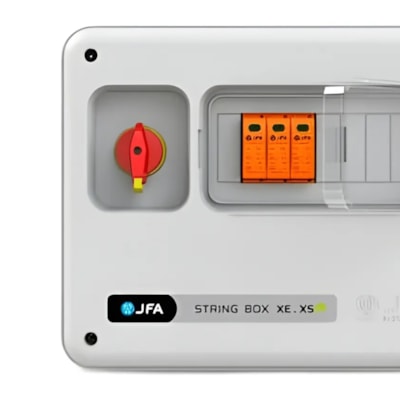

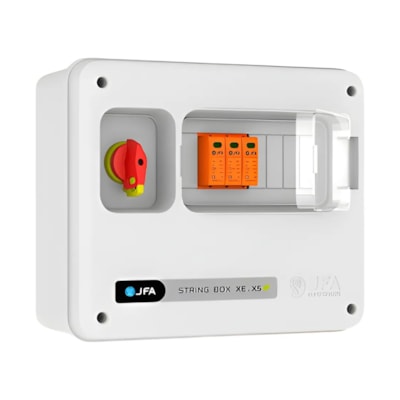

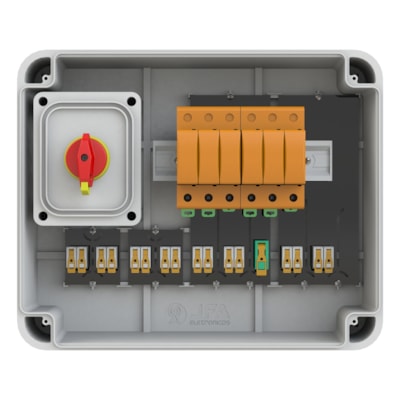

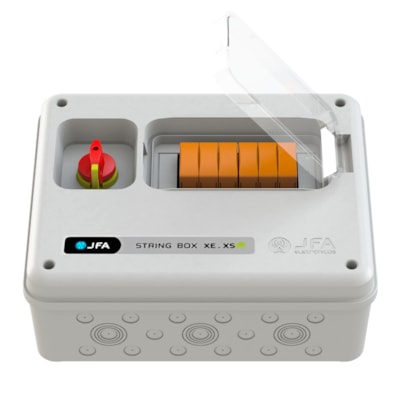

Possui chave seccionadora frontal com trava NR10, DPS solar com cartucho plugável, bornes internos de alta confiabilidade e grau de proteção IP65, oferecendo resistência contra poeira e jatos d’água.

É a solução ideal para quem busca proteção completa do lado CC, maior vida útil do inversor e conformidade com as normas IEC 61643-31 e EN 50539-11, assegurando desempenho, organização e segurança ao sistema fotovoltaico.

Por que usar uma String BOX no sistema?

A string box é fundamental para a segurança e o bom funcionamento do sistema fotovoltaico. Ela protege os painéis solares contra surtos elétricos, curto-circuitos e descargas atmosféricas, além de organizar as conexões das strings. Seu uso aumenta a vida útil do inversor, reduz riscos de danos aos equipamentos e garante uma instalação mais segura, confiável e conforme as normas técnicas.

Além disso, o Brasil é o país com maior incidência de raios do mundo, o que torna a utilização da string box ainda mais indispensável para a proteção do sistema e a prevenção de prejuízos causados por descargas atmosféricas.

E por que devo escolher a JFA?

Usar uma string box da marca JFA garante ainda mais confiança e qualidade para sua instalação fotovoltaica. A JFA é reconhecida por oferecer produtos robustos, com alta confiabilidade, proteção eficiente contra sobrecargas e componentes de alta qualidade, o que reduz falhas e aumenta a durabilidade do sistema. Além disso, a assistência técnica e o suporte da JFA proporcionam tranquilidade ao consumidor, com atendimento especializado quando necessário.

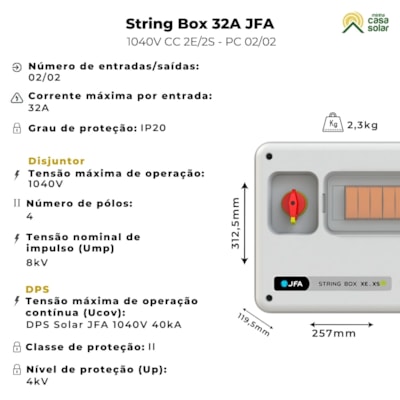

Características Gerais

Entradas DC

Saídas DC

Aterramento

Características Mecânicas

DPS – Dispositivo de Proteção contra Surtos

Dispositivo Interruptor-Seccionador

Residenciais:
Utilizada para proteger o inversor contra surtos elétricos e raios indiretos, garantindo maior segurança, organização das strings e aumento da vida útil do sistema.

Comerciais:
Essencial para suportar maior número de painéis por strings, reduzir riscos de falhas elétricas e garantir continuidade operacional, evitando prejuízos por paradas no sistema.

Sistemas on-grid:
Garante a proteção do lado CC contra surtos elétricos provenientes dos módulos fotovoltaicos e descargas atmosféricas, evitando danos aos painéis e ao inversor, e assegurando maior segurança e confiabilidade ao sistema.

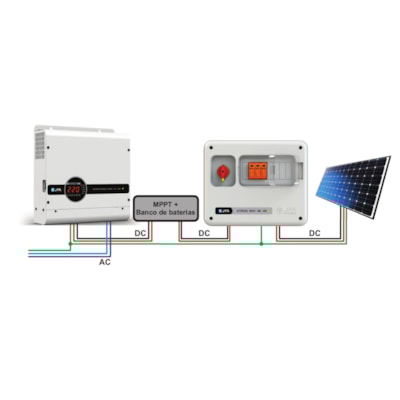

Sistemas off-grid:
Protege os controladores de carga ou inversores e as baterias contra surtos elétricos e sobrecorrentes, garantindo maior estabilidade, segurança e confiabilidade em sistemas isolados da rede elétrica.

Downloads:

1. Posso utilizar string box CC em corrente alternada (CA)?

Não. A string box CC é projetada exclusivamente para corrente contínua, antes do inversor. Seus componentes internos não são compatíveis com corrente alternada, pois não suportam a inversão de polaridade nem a extinção correta do arco elétrico da CA. O uso inadequado pode causar falhas de proteção, danos aos equipamentos e risco de incêndio. Para o lado CA do sistema, o correto é utilizar uma string box CA.

2. Como escolher a string box CC para o meu sistema fotovoltaico?

O modelo ideal deve atender à tensão máxima e à corrente máxima dos módulos fotovoltaicos, considerando a soma das placas em série (tensão) e em paralelo (corrente). Também é necessário verificar a quantidade de strings, o limite de tensão suportado pelo inversor, além da compatibilidade com os componentes de proteção em corrente contínua, como DPS, fusíveis e chave seccionadora CC. A string box CC deve sempre ser instalada entre os painéis solares e o inversor.


3. Quais os erros mais comuns na instalação da string box CC?

Durante a instalação do sistema fotovoltaico, é comum ocorrerem os seguintes erros:

• Utilizar string box CC com tensão ou corrente incompatíveis com os módulos fotovoltaicos;

• Instalar DPS, fusíveis ou disjuntores que não sejam próprios para corrente contínua;

• Dimensionar incorretamente os cabos CC, usando bitola inadequada para a corrente do sistema;

• Realizar aperto insuficiente ou excessivo dos terminais, causando mau contato, aquecimento ou danos aos componentes;

• Inverter a polaridade positiva e negativa, comprometendo a proteção do sistema.

Painel Solar: captura a luz do sol e a converte em energia elétrica para carregar a bateria e alimentar o inversor de forma sustentável e autônoma, garantindo recarga e entrega de energia elétrica mesmo em locais sem rede da concessionária.

Inversor Carregador: em locais remotos converte a energia da bateria de lítio em corrente alternada (110V/220V), permitindo alimentar diversos equipamentos e eletrodomésticos. Também realiza a recarga inteligente da bateria de lítio Unipower, garantindo eficiência, proteção e maior durabilidade.

Inversor Híbrido: Ao mesmo tempo que é um inversor On-Grid (conectado à rede) que injeta a energia excedente na rede elétrica pública e recebe créditos, também pode atuar de forma 100% isolada em um sistema Off-Grid com uso de baterias estacionárias de chumbo-ácido ou lítio.

Cabos solares: eles asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos do site e adquira os melhores cabos do mercado, com mínima perda e máxima segurança. Lembre-se: O uso de cabos adequados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!

Cabos  e terminais elétricos: garantem ligações firmes, seguras e com baixa resistência elétrica, evitando aquecimento e perda de energia. Os cabos de boa qualidade são essenciais para conduzir a corrente sem quedas de tensão, enquanto os terminais asseguram conexões estáveis. Juntos, são indispensáveis para manter a integridade das ligações da bateria de lítio e de todos os demais componentes do sistema.

Estruturas de fixação: permitem instalar os painéis solares em diferentes tipos de telhado, garantindo resistência contra o vento e a orientação/inclinação adequada para melhorar a captação da energia do Sol.

Front Box CA: quadro de proteção elétrica do lado CA (após o inversor) que garante a proteção do kit solar e do local de instalação contra raios, curto-circuito e sobrecarga provenientes do inversor ou da rede elétrica.

O prazo da garantia da JFA Eletrônicos é 3 (três) meses de garantia legal e 9 (nove) meses de garantia concedida pela JFA Eletrônicos, totalizando 1 (um) ano de garantia.

O consumidor deve enviar o aparelho à Assistência Técnica com certificado de garantia, etiqueta do produto e Nota Fiscal visível na embalagem. O frete e demais custos de envio são de responsabilidade do consumidor.

De acordo com o Código de Defesa do Consumidor, a troca por defeito de fabricação pode ser feita em até 7 dias diretamente com a Minha Casa Solar. Após esse prazo, o atendimento será realizado pela assistência técnica autorizada da JFA mais próxima.

Contato Minha Casa Solar:
Telefone: (31) 3479-1400
E-mail: suporte.tecnico@minhacasasolar.com.br

A JFA Eletrônicos garante defeitos de fabricação, porém a garantia não cobre danos causados por fenômenos naturais, mau uso, instalação incorreta, tensão elétrica inadequada, quedas, acidentes ou violação do selo de garantia e modificações não autorizadas.
