Apresentação

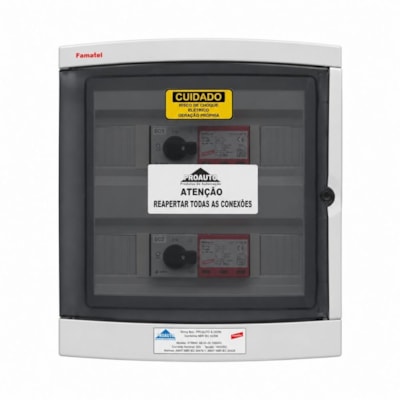

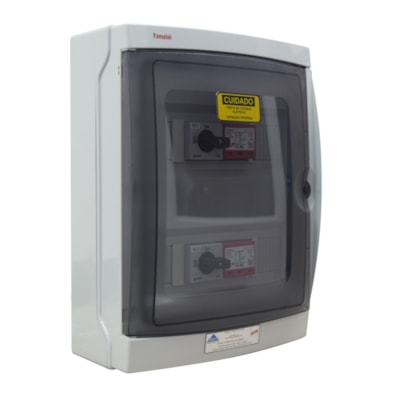

A String Box solar da Proauto foi desenvolvida para garantir a proteção do circuito entre o modulo fotovoltaico e o inversor, cumprindo com todas as indicações de um quadro elétrico de proteção em corrente continua. Esse quadro elétrico é composto por dispositivos de proteção dimensionados para intervir em casos de distúrbios elétricos no sistema.
A String Box inclui dispositivo de proteção contra surtos - DPS; fusíveis CC para isolar e proteger o String; chave seccionadora CC e caixa com grau de proteção IP65. O quadro elétrico foi desenvolvido dentro das normas IEC 61439 e/ou ABNT NBR IEC 60529 para garantir segurança na sua instalação elétrica.

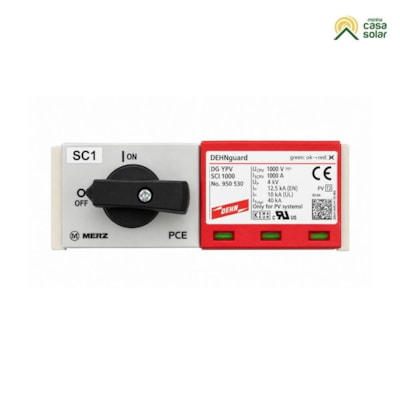

O DPS realiza a proteção da instalação e dos módulos fotovoltaicos contra descargas atmosféricas. Possui tensão nominal de 1000V e corrente de descarga máxima de 40kA por polo. Permite a visualização da vida útil na parte frontal ou através de contato auxiliar.
A chave seccionadora tem tensão máxima de 1000V. Realiza o seccionamento sob carga e permite o isolamento do restante da instalação para uma manutenção segura. A caixa de proteção pode ser instalada em áreas externas e possui grau de proteção IP65.
ITENS INCLUSOS
• String Box Proauto
• Prensa cabos
• Bucha para fixação em alvenaria
ESPECIFICAÇÕES TÉCNICAS
• Quadro elétrico dentro das normas IEC 61439 e/ou ABNT NBR IEC 60529
• Índice de proteção mínimo: IP65
• Chave seccionadora em corrente continua com corrente nominal mínima de 25A e 1000VDC de tensão nominal mínima
• DPS com tensão nominal de 1000VDC, corrente nominal de 20kA e corrente nominal maxima de 40kA
• DPS com tensão máxima de pico menor ou igual a 3,5kV

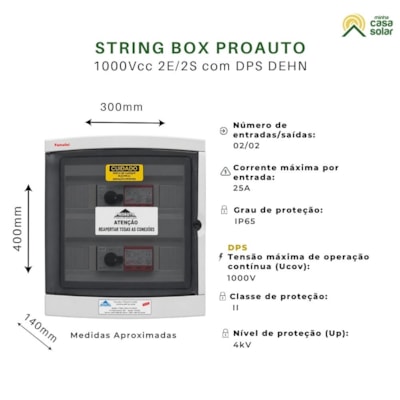

• Dimensões: 320×310×170 (mm)
• Peso: 3,0 kg
• 1 ano de garantia contra defeitos de fabricação.
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
A String Box inclui dispositivo de proteção contra surtos - DPS; fusíveis CC para isolar e proteger o String; chave seccionadora CC e caixa com grau de proteção IP65. O quadro elétrico foi desenvolvido dentro das normas IEC 61439 e/ou ABNT NBR IEC 60529 para garantir segurança na sua instalação elétrica.
O DPS realiza a proteção da instalação e dos módulos fotovoltaicos contra descargas atmosféricas. Possui tensão nominal de 1000V e corrente de descarga máxima de 40kA por polo. Permite a visualização da vida útil na parte frontal ou através de contato auxiliar.
A chave seccionadora tem tensão máxima de 1000V. Realiza o seccionamento sob carga e permite o isolamento do restante da instalação para uma manutenção segura. A caixa de proteção pode ser instalada em áreas externas e possui grau de proteção IP65.
ITENS INCLUSOS
• String Box Proauto
• Prensa cabos
• Bucha para fixação em alvenaria
ESPECIFICAÇÕES TÉCNICAS
• Quadro elétrico dentro das normas IEC 61439 e/ou ABNT NBR IEC 60529
• Índice de proteção mínimo: IP65
• Chave seccionadora em corrente continua com corrente nominal mínima de 25A e 1000VDC de tensão nominal mínima
• DPS com tensão nominal de 1000VDC, corrente nominal de 20kA e corrente nominal maxima de 40kA
• DPS com tensão máxima de pico menor ou igual a 3,5kV
• Dimensões: 320×310×170 (mm)
• Peso: 3,0 kg
• 1 ano de garantia contra defeitos de fabricação.
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 350W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
Especificações
ESPECIFICAÇÕES TÉCNICAS
• Quadro elétrico dentro das normas IEC 61439 e/ou ABNT NBR IEC 60529
• Índice de proteção mínimo: IP65
• Chave seccionadora em corrente continua com corrente nominal mínima de 25A e 1000VDC de tensão nominal mínima
• DPS com tensão nominal de 1000VDC, corrente nominal de 20kA e corrente nominal maxima de 40kA
• DPS com tensão máxima de pico menor ou igual a 3,5kV
• Dimensões: 320×310×170 (mm)
• Peso: 3,0 kg
• 1 ano de garantia contra defeitos de fabricação.
• Quadro elétrico dentro das normas IEC 61439 e/ou ABNT NBR IEC 60529
• Índice de proteção mínimo: IP65
• Chave seccionadora em corrente continua com corrente nominal mínima de 25A e 1000VDC de tensão nominal mínima
• DPS com tensão nominal de 1000VDC, corrente nominal de 20kA e corrente nominal maxima de 40kA
• DPS com tensão máxima de pico menor ou igual a 3,5kV
• Dimensões: 320×310×170 (mm)
• Peso: 3,0 kg
• 1 ano de garantia contra defeitos de fabricação.
Acessórios Recomendados
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – responsável pela transformação da energia do sol em eletricidade. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos com potência de 205W a 350W.
- Cabos elétricos para conexão dos equipamentos - clique Aqui para visitar a sessão de condutores elétricos
- Inversor de tensão para conexão à rede elétrica (Grid-Tie) - caso os módulos solares sejam utilizados para injetar energia na rede elétrica. Clique Aqui para visitar a sessão de Inversores on-grid.
Garantia
A String Box Proauto 1 ano de garantia contra defeitos de fabricação.
