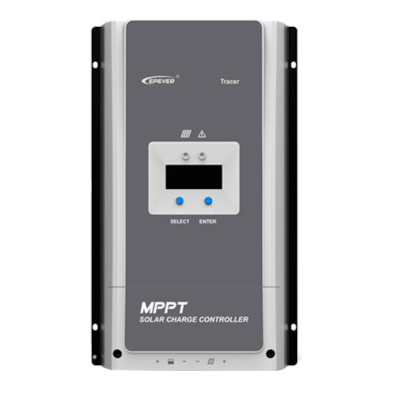

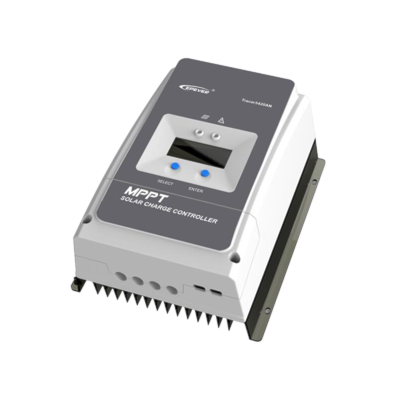

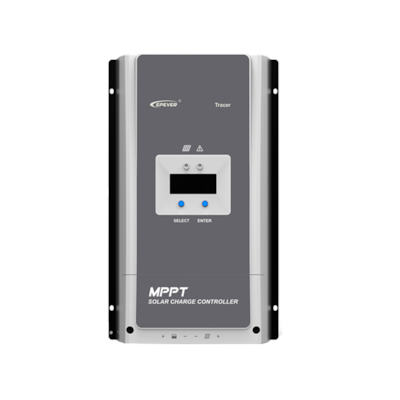

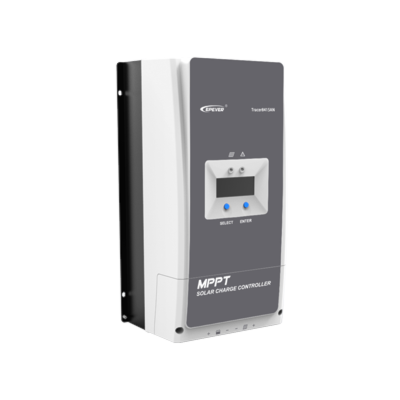

TRACER 6415AN MPPT 60A 12/24/36/48V

Apresentação

O Controlador Tracer 6415AN da EP Solar possui tecnologia avançada de rastreamento do ponto de maior potência do módulo fotovoltaico, permitindo que o carregamento do banco de baterias seja realizado com eficiência até 30% superior quando comparada aos controladores de carga tradicionais (tecnologia PWM).

O controlador de carga solar Tracer 6415AN possui display digital integrado que possibilita acompanhamento de informações do sistema e tecnologia MPPT, que permite ganhos de até 30% na capacidade de carga das baterias.  Por meio do display digital é possível acompanhar em tempo real as principais informações do sistema fotovoltaico, como a produção de energia pelos módulos e o nível de carga das baterias, além da programação da função de acendimento noturno da iluminação e da configuração de diversos parâmetros do controlador.

O controlador MPPT permite o uso de arranjos fotovoltaicos cuja tensão de funcionamento (Vmpp) somada aos painéis seja de até 150Vcc, propiciando o uso de uma ampla variedade de módulos solares, inclusive painéis de grande porte. Além disso, simplifica a instalação, permitindo a utilização de cabos para ligação dos painéis com espessura menor.

O controlador de carga Tracer 6415AN reduz a tensão que chega do arranjo de painéis fotovoltaicos, permitindo o carregamento de bancos de baterias em várias tensões 12Vcc, 24Vcc, 36Vcc ou 48Vcc (detecção automática). O arranjo dos módulos pode ter potência de até 750W para carregamento do banco de baterias em 12Vcc ,1500W para carregamento do banco de baterias em 24Vcc, 2250W para carregamento do banco de baterias em 36Vcc e 3000W para carregamento do banco de baterias em 48Vcc.


     CONEXÃO DOS EQUIPAMENTOS FOTOVOLTAICOS AO CONTROLADOR DE CARGA

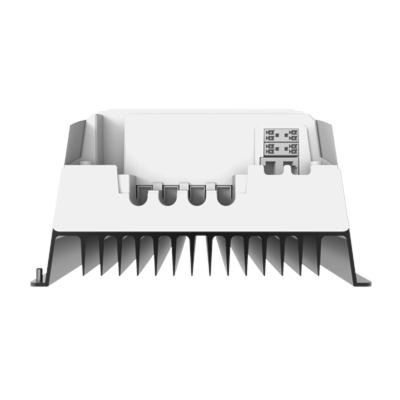

O controlador de carga com tecnologia MPPT Tracer 6415AN funciona como uma central elétrica do sistema solar fotovoltaico. Possui dissipador de calor em alumínio e permite a conexão de modernos acessórios de monitoramento remoto. Controla carga/flutuação e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga, religando novamente quando a bateria atinge a tensão adequada para carregamento. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.

O controlador de carga Tracer 6415AN é próprio para baterias do tipo chumbo-ácidas seladas, gel e abertas em sistemas fotovoltaicos que funcionem em 12Vcc, 24Vcc, 36Vcc ou 48Vcc. Possui garantia de 02 anos contra defeitos de fabricação.

A EP Solar é líder no segmento que atua, apostando em tecnologia e inovação. É especializada na fabricação de controladores de carga com as tecnologias MPPT e PWM e também acessórios para energias renováveis. A EP Solar, ou Epever, é uma empresa de alta tecnologia e atua no mercado desde 2007 com pesquisa e fabricação de produtos solares.

- Usos mais comuns

Dúvidas Comuns

Quantos painéis podem ser utilizados com este controlador?
Este controlador permite o uso de um arranjo de módulos fotovoltaicos - com potências somadas variam de 750W a 3000W em diversão tensões* (consultar tabela acima). A tensão (medida em Volts) dos painéis deve ser de até 150Vcc.

Como é feita a instalação?
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conectá-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga. As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30cm e 1 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões, entre em contato com a nossa equipe. Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar clique aqui. O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.

Qual o melhor lugar para fixar o controlador?
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.

Como é feita a manutenção periódica do controlador?
O controlador de carga, não necessita de nenhum cuidado muito especial ele vem com configuração padrão de fábrica e possui identificação automática de tensão de acordo com o arranjo das baterias, porém periodicamente é necessário verificar os apertos dos parafusos e conferir se não tem algum cabo solto pois isso, pode interferir no bom funcionamento do sistema

Como é feito o aterramento do controlador?
O aterramento e a proteção do circuito elétrico devem ser observados cuidadosamente para evitar acidentes e possíveis danos ao controlador caso tenha uma sobre carga (sempre efetue isto nos fios positivos). Ligando o sistema solar à terra. Se o aparelho for usado num veículo, cuja bateria é negativa no chassi, dispositivos conectados ao controlador não devem ter conexão eléctrica ao chassi do carro, pois pode ocasionar um curto-circuito na função desconectar com baixa tensão.
