Sobre o Produto
O medidor remoto SUN21 é exclusivo para controladores de carga CCS-M2014N, CCS-M3014N e CCS-M4014N. Ideal para visualização de dados direto no painel de motorhome, trailer, caminhão e barco, com controlador fixo no porta-malas ou embaixo do assoalho. Permite programação dos parâmetros e de luz noturna. Tem 01 ano de garantia contra defeitos de fabricação.
Diferenciais do Medidor Remoto para Controladores SUN21 Linha CCS-N - RM-6
| Permite instalação de controladores de carga da linha CCS-N em um local e visualização dos dados do sistema em outro local com distância de até 1,5m; |
| Ideal para visualização de dados diretamente no painel de motorhome, trailer, kombi, caminhão, barco e lancha, com controlador instalado no porta-malas ou embaixo do assoalho; |
| Muito utilizado em sistemas Off-Grid de eletrificação rural em sítios, fazendas, chácaras e ranchos; |
| Medidor remoto cabeado, exclusivo para os controladores de carga da linha SUN21 dos modelos: CCS-M2014N, CCS-M3014N e CCS-M4014N; |
| Possui design simplificado e intuitivo com display LCD e 02 botões, que proporcionam fácil visualização dos dados e parametrização ao usuário; |
| Permite configuração dos principais parâmetros do banco de baterias, como: tensão, estado de carga (%) e capacidade (A); |
| Realiza o monitoramento da produção de energia, tensão e corrente gerada pelos painéis solares, além da corrente e tensão das cargas; |
| Possibilita programação a função de acendimento noturno da iluminação. |
Este medidor remoto digital MSC-RM-6 é próprio para a linha de controladores de carga SUN21, sendo exclusivamente compatível com os modelos sem display: CCS-M2014N, CCS-M3014N e CCS-M4014N. Não é possível utilizá-lo em outros controladores pois, depende da existência da entrada para interface PH2.0 de 4 pinos.

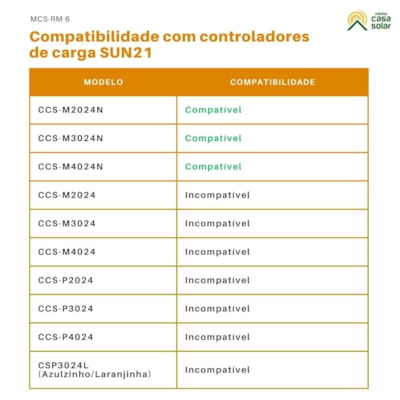

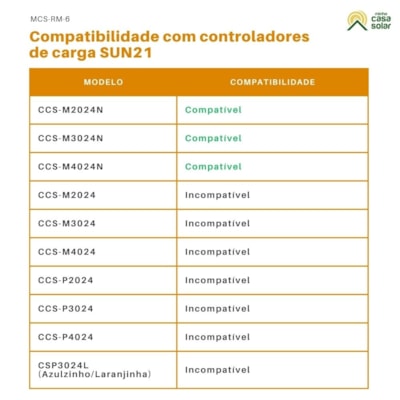

Compatibilidade com controladores de carga SUN21
Modelo | Compatibilidade |
CCS-M2024N | Compatível |
CCS-M3024N | Compatível |
CCS-M4024N | Compatível |
CCS-M2024 | Incompatível |
CCS-M3024 | Incompatível |
CCS-M4024 | Incompatível |
CCS-P2024 | Incompatível |
CCS-P3024 | Incompatível |
CCS-P4024 | Incompatível |
CSP3024L (Azulzinho/Laranjinha) | Incompatível |
Quando conectado aos controladores de carga da linha CCS-N, o medidor remoto SUN21-MCS-RM-6 permite a visualização em tempo real e configuração dos indicadores do sistema Off-Grid. Veja os principais parâmetros informados:
- Baterias: Tensão, estado de carga (%) e capacidade do banco de baterias(A);
- Painéis solares: Produção de energia diária, mensal e total (kWh), tensão gerada (V) e corrente produzida (A);
- Cargas: Corrente de consumo(A) e tensão das cargas (V).
Esse medidor remoto digital possibilita a programação a função de acendimento noturno da iluminação. Dessa forma, o medidor comunica com o controlador para habilitar as lâmpadas, assim que os painéis solares pararem de gerar energia devido ao entardecer.

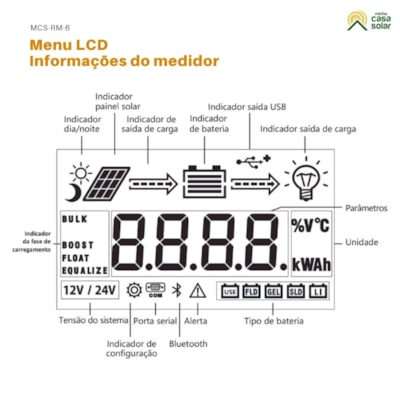

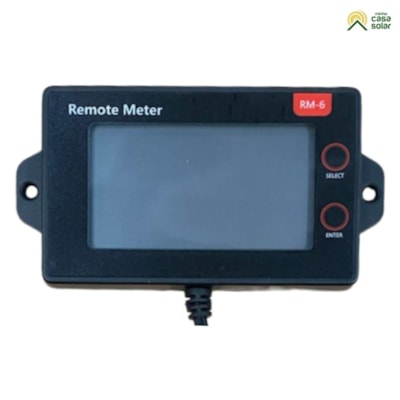

O medidor remoto SUN21 possui display LCD com 02 botões que facilitam a leitura e a navegação pelo menu. Também indica erros e falhas por meio de indicadores visuais. Além disso, conta com grau de proteção IP32, podendo ser instalado em local abrigado de forma embutida ou sobreposto.
Este medidor remoto RM-6 é muito utilizado em aplicações de mobilidade veicular em motorhome, trailer, kombi, caminhão, barco e lancha, onde o controlador é instalado escondido embaixo do assoalho ou porta-malas, com distância máxima de 1,5m. Também pode ser usado em sistemas Off-Grid de eletrificação rural em sítios, fazendas, chácaras e ranchos.
Sobre a Marca
A linha de produtos SUN21 inclui soluções de energia fotovoltaica para sistemas On-Grid, Off-Grid e Híbridos, além de bombeamento solar de água e soluções de mobilidade elétrica veicular. É uma marca comercializada exclusivamente pela Minha Casa Solar, composta por produtos de alta qualidade, com excelente relação custo-benefício e desempenho otimizado para atender as necessidades do consumidor brasileiro.

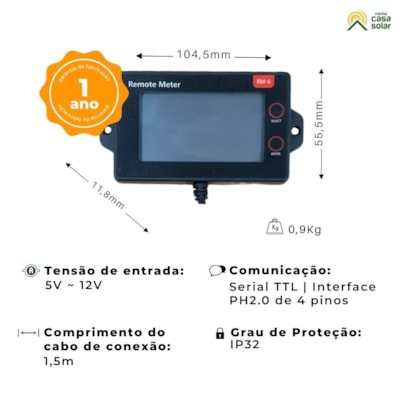

Especificações Técnicas
- Controladores de carga compatíveis: CCS-M2024N, CCS-M3024N e CCS-M4024N
- Tensão de entrada: 5V ~ 12V
- Consumo em stand by:<0 ,03w< i>
- Consumo operacional do produto:<0 ,04w< i>
- Comunicação: Taxa de transmissão: 9600bps | Modo de comunicação: serial TTL | Interface PH2.0 de 4 pinos
- Comprimento do cabo de conexão: 1,5m
- Temperatura de operação: -35ºC ~ +65ºC
- Classificação: IP32
- Elevação máxima: =3000m
- Peso: 0,9kg
- Dimensões: 104,5 x 55,5 x 11,8mm
Usos Mais Comuns
Usos mais comuns em sistemas de energia solar Off-Grid em:
Sítios, ranchos, chácaras e fazendas em locais remotos;
Lancha, barco, motorhome, trailer, foodtruck, van, kombi e caminhão.
Itens Inclusos

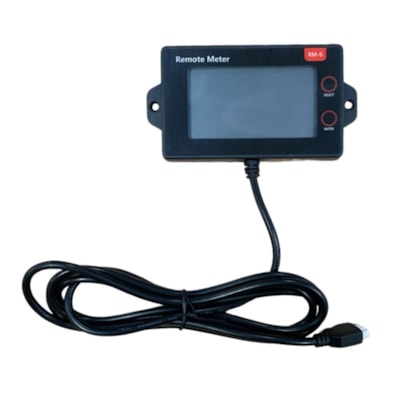

- 01 Medidor remoto digital SUN21, modelo MCS-RM-6;
- 01 Cabo de 1,5 metros.
Download
Perguntas Frequentes
Para personalizar as configurações, pressione o botão ENTER. Para alternar entre os diferentes parâmetros de ajuste, aperte o botão SELECT. Pressione o botão ENTER por 2 segundos para salvar as definições e sair do modo de configuração.
2. O medidor remoto SUN21 é a prova d'água?
Não. Ele possui grau de proteção IP32, sendo resistente a respingos de água na vertical e a resíduos sólidos, como fuligem e poeira.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.O controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias.
Visitar a sessão de Controladores de CargaA bateria estacionária armazena a energia captada/gerada pelo painel solar. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.
Visite a sessão de baterias solares..O inversor de tensão converte a energia das baterias para corrente alternada aea utilizar em aparelhos 127V ou 220V.
Visitar a sessão de Inversores de tensão Off-Grid.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.Garantia
O medidor remoto SUN21 possui 01 ano de garantia contra defeitos de fabricação.
