Inversor Solis 5,0kW (Grid-Tie) com Wi-Fi - 1P5K-4G

APRESENTAÇÃO

O Solis 1P5K é compatível com redes elétricas nas configurações monofásica 220v (fase-neutro), bifásica 220V/127 (fase-fase) e trifásica 220/127 (fase-fase). O Solis 5K é específico para utilização em sistemas com energia solar que são conectadas à rede (microgeração), também conhecidos como On Grid ou Grid Tie, que permitem uma redução de até 90% no valor da conta de luz.


• Possui 2 MPPT’s independentes permitindo melhor aproveitamento na produção diária da instalação;
• Display LCD incluso que permite a configuração sem equipamentos externos e monitoramento local;
• Monitoramento remoto Wi-Fi incluso com acesso por aplicativo WEB e celular (Android e IOS);
• Design robusto, projetado para uma vida útil de mais de 20 anos sem manutenção, conforme ficha técnica.

• Inversor;
• Suporte de fixação do inversor;
• Manual;
• Datalogger Solarview;
• Guia de instalação de datalogger.

• Potência máx de entrada CC: 5800W
• Tensão máx de entrada CC:600V
• Tensão de partida: 120V
• Faixa de tensão MPPT: 90-520V
• Corrente máx de entrada:11A por MPPT
• Número total de MPPTs:2
• Número de entradas deste MPPT:2 entradas
• Tamanho admissível do condutor (CC): 4mm² a 6mm²

• Potência nominal de saída: 5KW
• Potência máx de saída:5KW
• Tensão nominal da rede: 220/230V
• Frequência nominal da rede: 50 ou 60Hz
• Faixa de frequência de operação:47-52 ou 57-62Hz
• Número de fases: Monofásico
• Corrente nominal de saída da rede:21.7A
• Corrente máx de saída:25A
• Fator de potência (a potência de saída nominal) :0,8 atrasado/0,8 adiantado (ajustável)
• TDHi (a potência de saída nominal):<3%

• Dimensões: 310 x 543 x 160mm
• Peso:11,5Kg
• Conexão CC: MC4
• Conexão CA: IP67 (plugue fornecido)
• Tela: LCD, 2×20cm.
• Topologia: Sem Transformador
• Faixa de temperatura ambiente de operação: -25~60°C
• Proteção: IP65 (Protegido contra jatos de água)
• Vida útil projetada: >20 anos
• Certificação INMETRO 004257/2019
• Homologação Anatel  para interface de monitoramento SolarView AWC01: 03571-16-03284

• Eficiência máxima: 98,1%
• Eficiência MPPT: >99,5%

• Proteção contra inversão de polaridade CC
• Proteção contra curto-circuito
• Proteção de sobrecorrente de saída
• Proteção de sobretensão de saída
• Monitoramento da resistência de isolamento
• Detecção de corrente residual
• Proteção de sobretensão
• Monitoramento de rede
• Proteção anti-ilhamento
• Proteção de temperatura
• Interruptor CC integrado (opcional)

• Monitoramento WiFi: Datalogger Solarview;
• Interface de comunicação: Conector RS485 de 4 pinos.

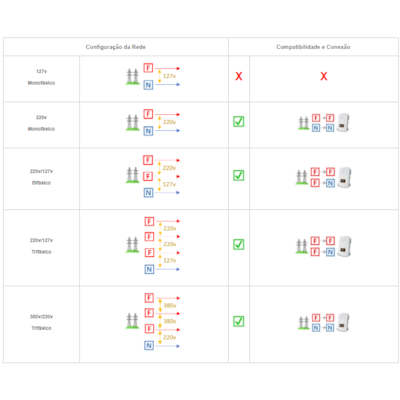

COMPATIBILIDADE



DÚVIDAS COMUNS

Posso ligar esse inversor na minha rede trifásica?
Pelo fato do inversor Solis 1P5K-4G ser monofásico 220V, é possível que você ligue ele tanto em uma rede monofásica 220V (fase- neutro), bifásica 220V (fase-fase) ou até mesmo uma rede trifásica 220V (fase-neutro). Consulte a aba de compatibilidade para verificar a forma de ligação adequada para cada tipo de rede.

É possível realizar a ligação de 2 inversores destes juntos? E se forem de potências diferentes?
Sim. O inversor Solis 5K pode ser ligado junto com outros inversores quando conectados ao mesmo barramento de rede elétrica, sem prejudicar a produção e injeção de energia na rede.


GARANTIA

Garantia de 5 anos contra defeitos de fabricação.

• Potência máx de entrada CC: 5800W
• Tensão máx de entrada CC:600V
• Tensão de partida: 120V
• Faixa de tensão MPPT: 90-520V
• Corrente máx de entrada:11A por MPPT
• Número total de MPPTs:2
• Número de entradas deste MPPT:2 entradas
• Tamanho admissível do condutor (CC): 4mm² a 6mm²

• Potência nominal de saída: 5KW
• Potência máx de saída:5KW
• Tensão nominal da rede: 220/230V
• Frequência nominal da rede: 50 ou 60Hz
• Faixa de frequência de operação:47-52 ou 57-62Hz
• Número de fases: Monofásico
• Corrente nominal de saída da rede:21.7A
• Corrente máx de saída:25A
• Fator de potência (a potência de saída nominal) :0,8 atrasado/0,8 adiantado (ajustável)
• TDHi (a potência de saída nominal) :<3%

• Dimensões: 310 x 543 x 160mm
• Peso:11,5Kg
• Conexão CC: MC4
• Conexão CA: IP67 (plugue fornecido)
• Tela: LCD, 2×20cm.
• Topologia: Sem Transformador
• Faixa de temperatura ambiente de operação: -25~60°C
• Proteção: IP65 (Protegido contra jatos de água)
• Vida útil projetada: >20 anos
• Certificação INMETRO 004257/2019
• Homologação Anatel para interface de monitoramento SolarView AWC01: 03571-16-03284

• Eficiência máxima: 98,1%
• Eficiência MPPT: >99,5%

• Proteção contra inversão de polaridade CC
• Proteção contra curto-circuito
• Proteção de sobrecorrente de saída
• Proteção de sobretensão de saída
• Monitoramento da resistência de isolamento
• Detecção de corrente residual
• Proteção de sobretensão
• Monitoramento de rede
• Proteção anti-ilhamento
• Proteção de temperatura
• Interruptor CC integrado (opcional)

• Monitoramento WiFi: Datalogger Solarview;
• Interface de comunicação: Conector RS485 de 4 pinos.

Compatibilidade

Itens inclusos

- Inversor;

- Suporte de fixação do inversor;

- Manual;

- Datalogger Solarview;

- Guia de instalação de datalogger.
