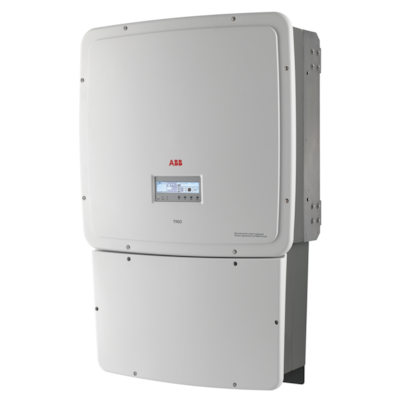

O ABB Fimer Grid Tie TRIO 27,6 TL é compatível com redes elétricas com configuração trifásica 380V e é específico para sistemas de geração de energia solar conectadas à rede, também conhecidos como On Grid ou Grid Tie. Sua tecnologia inovadora com duplo estágio de conversão melhora a eficiência do seu sistema auxiliando na redução de até 90% no valor da conta de energia elétrica.
O ABB Fimer Grid Tie TRIO 27,6 TL é compatível com redes elétricas com configuração trifásica 380V e é específico para sistemas de geração de energia solar conectadas à rede, também conhecidos como On Grid ou Grid Tie. Sua tecnologia inovadora com duplo estágio de conversão melhora a eficiência do seu sistema auxiliando na redução de até 90% no valor da conta de energia elétrica.
| Potência nominal de entrada | 28,6KW |
| Potência máxima de saída | 27,6KW |
| Tensão máxima solar | 1000V |
| Número de MPPTs | 2 |
| Tensão nominal da rede | 380V |
| Corrente máxima de entrada CC (Iccmax)/para cada MPPT (IMPPTmax) | 64/32A |
O modelo Grid Tie TRIO 27,0 TL trifásico 380V da ABB Fimer destaca-se por possuir 2 MPPT’s independentes com 5 pares de entrada para cada MPPT. Tal característica permite que você tenha no mesmo sistema, painéis voltados para diferentes posições, aproveitando ao máximo o espaço disponível da área instalada para produção de energia diária. As tecnologias aperfeiçoadas dos componentes do inversor fazem com que a onda senoidal da tensão de saída seja tão pura quanto a da rede, elevando a qualidade da produção diária.
O TRIO 27,6,0 TL da ABB Fimer possui estrutura reforçada com grandes dissipadores de calor e design robusto para assegurar longa vida útil com máximo desempenho, ideal para instalações profissionais que requerem alta confiabilidade. Seu display permite o fácil monitoramento e parametrização direto pelo inversor com uma interface de navegação simples e intuitiva. Ele mede 740 x 490 x 229mm e pesa 80Kg, possui grau de isolamento IP65 e chave seccionadora CC embutida, que garante maior comodidade e segurança na manutenção.
.png)
O monitoramento Wi-Fi (adquirido separadamente) Aurora Vision permite acesso aos dados de produção de energia do sistema que podem ser acessados através de computadores e de aplicativos para celular Android e IOS. Basta ter um computador ou smartphone com acesso à internet e pronto! Você terá acesso às informações da geração do seu sistema de onde estiver e quando quiser.
O ABB Fimer modelo TRIO 27,6 TL Grid Tie trifásico 380V possui 05 anos de garantia contra defeitos de fabricação fornecida diretamente pelo fabricante ABB Fimer, com assistência técnica no Brasil. Clique aqui para obter mais informações sobre como funciona o processo de solicitação de garantia.
Sobre a marca
ABB foi fundada em 1883 na Suíça e possui fábricas no Brasil desde 1954. É um dos maiores fabricantes mundiais de soluções em energia e automação, com atuação em mais de 100 países. E em 2019 a unidade de negócios de inversores solares da ABB foi incorporada a empresa FIMER. A Fimer foi fundada em 1942 e atua em tecnologia de inversores desde 1983 sendo a oitava maior fabricante de inversores do mundo. Seus principais negócios são produção de inversores para usinas fotovoltaicas, estações de soldagem e carregamento de veículos elétricos.
Uso mais comum
O inversor ABB Fimer modelo TRIO 27,6 TL é recomendado para todos os tipos de instalações em sistemas conectados à rede trifásica 380V, conhecidos como On grid ou Grid Tie. É ideal para instalações comerciais e industriais que possuem telhados com orientações variadas em determinada hora do dia, pois seus 2 MPPTs independentes realizar a coleta de energia ideal a partir de dois subconjuntos orientados em direções diferentes. Desta forma, se um ponto for sombreado, o outro estará gerando energia e compensando essa falta de geração.
Itens inclusos
Inversor Grid Tie TRIO 27,6 TL ABB Fimer
Manual de instruções
Especificações técnicas
Parâmetros da Entrada
- Potência fotovoltaica nominal de entrada: 28,6KW
- Tensão máxima: 1000Vcc
- Faixa de operação MPPT: 500 a 800 V
- Tensão CC de partida: 430 V (ajuste 250 ... 500 V)
- Corrente CC máxima de entrada: 64A
- Corrente CC máxima para cada MPPT: 32A
- Número de MPPTs independentes: 02
- Número de pares de strings em paralelo para cada MPPT: 05
Parâmetros da Saída:
- Potência CA Nominal: 27,6KW
- Corrente Máxima em CA: 45A
- Saída nominal CA: 380Vca - 60Hz
- THD: <5%
- Conexão CA: Trifásica 3W + PE ou trifásico 3W + N + PE
- Eficiência: Eficiência máxima: 98.2 %
Dados Gerais:
- Dimensões: 740 x 490 x 229mm
- Peso líquido: 80Kg
- Ambiente de operação: Interno ou externo
- Montagem: Fixação na parede
- Temperatura de operação: -25°C a +60°C (com desclassificação acima de 40°C)
- Umidade relativa: 0% a 100%
- Altitude:2000m
- Grau de proteção: IP65
- Topologia: Sem transformador
- Ventilação: Convecção natural
- Comunicação (opcional): Monitoramento Aurora Vision – Clique aqui para ver este produto
- Garantia: 05 anos contra defeitos de fabricação
Acessórios Recomendados (Não Inclusos)
- Painel solar fotovoltaico para produção de energia. Clique Aqui para visitar a sessão de painéis fotovoltaicos da Minha Casa Solar.
- Suportes para fixação dos módulos. Clique Aqui para visitar a sessão de estruturas de montagem.
String Box, cabos, conectores e demais acessórios para sua instalação. Clique Aqui para visitar a nossa sessão de acessórios para instalação. - Datalogger para monitoramento Wi-Fi Aurora Vision - Clique Aqui para visitar a nossa sessão de acessórios para instalação.
DÚVIDAS COMUNS
Meu inversor desligou sozinho, o que pode ser e como proceder?
Dependendo da região onde a instalação é realizada a tensão nominal na rede pode sofrer muita variação, isso pode ser uma das causas para o desligamento do inversor. Para corrigir esse problema, o problema basta você entrar em contato com o fabricante do produto e solicitar a alteração da faixa de tolerância de operação do inversor.
Como dimensionar meu sistema Grid Tie?
A principal informação necessária é saber o consumo de energia do local. A forma mais fácil de saber o consumo é verificar na conta de energia elétrica quantos kWh estão sendo consumidos mensalmente. O ideal é saber o consumo anual de energia, geralmente informado no campo "histórico de consumo" que muitas concessionárias disponibilizam na fatura de energia. Com esta informação e o local da instalação, basta acessar nossa calculadora clicando Aqui.
Garantia:
O inversor ABB Fimer TRIO 27,6 TL trifásico 380V possui 5 anos de garantia contra defeitos de fabricação e assistência técnica no Brasil. Clique aqui para saber mais.
