Apresentação

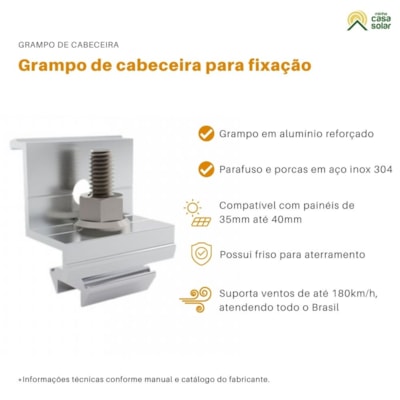

O clamp final da ESAF trava as placas solares, com espessura de 35mm a 40mm, que ficam nas extremidades do arranjo. O grampo de cabeceira é feito de alumínio de alta resistência e possui parafuso e porca em aço inoxidável 304. Fabricado para suportar ventos de até 180km/h no telhado, atendendo as necessidades de todas as regiões do Brasil. Compatível com demais acessórios da linha Lite da ESAF e conta com 20 anos de contra defeitos de fabricação.
| Compatível com placas solares com espessura de 35mm a 40mm fixadas em trilhos de alumínio ESAF (antiga IBRAP); |
| Trava painéis na posição retrato ou paisagem em perfis de alumínio para telhado ou solo; |
| Preparado para suportar cargas de vento de 180km/h* em conjunto com demais acessórios de fixação ESAF; |
| Fixadores feitos em alumínio reforçado e demais acessórios produzidos em aço inoxidável 304; |
| Inclui perfis fixadores, parafuso sextavado, porca flangeada e anel oring; |
| Atende às normas: ANBT NBR 6123 e ANBT NBR 8800. |
Esse grampo de cabeceira é utilizado para travamento dos painéis solares, tanto no telhado, quanto no solo, para empresas e residências. A peça fica encaixada nas extremidades do arranjo fotovoltaico, assegurando que estão fixos e seguros, evitando possíveis danos por queda, mesmo em dias de ventos e/ou chuvas intensos.
O clamp final é compatível com painéis solares com espessuras de 35mm a 40mm. Atenção: não é recomendado utilizar com módulos com espessura inferior ou superior a essa faixa, visto que pode deixar frouxo ou mal encaixado, podendo comprometer a integridade do arranjo.

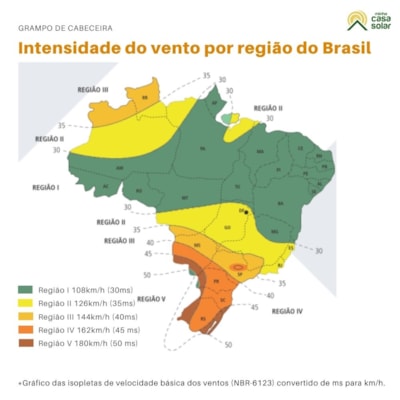

Quando utilizado com perfis e outros acessórios da linha Lite da ESAF (fornecidos separadamente), conta com resistência a cargas de ventos de até 180km/h, atendendo todas as regiões do Brasil. Isso é possível por ser um acessório de fixação fabricado com componentes de alta qualidade, sendo: o grampo de cabeceira em alumínio reforçado e o parafuso e porca em aço inoxidável 304.
Outro diferencial dos clamps da linha Lite da ESAF é o friso para aterramento, importante para aumentar a segurança da instalação fotovoltaica contra interferências eletromagnéticas, como raios e trovões.
Esse grampo de cabeceira de 35mm a 40mm é uma alternativa mais econômica, duradoura e segura, quando comparada com similares artesanais produzidas por serralheiros. Além disso, investir neste produto e demais acessórios da ESAF irá eficientemente manter os módulos fixos no telhado e ajudará a preservar a integridade das células fotovoltaicas.
O clamp final de fixação atende as normas: ANBT NBR 6123 e ANBT NBR 8800. Também conta com garantia de 20 anos contra defeitos de fabricação e suporte técnico especializado da Minha Casa Solar.
Sobre a marca
Com mais de 40 anos de história, a ESAF (antiga marca IBRAP) é uma empresa brasileira especializada em produtos de alumínio. Conta com um departamento de desenvolvimento focado em soluções para o mercado de energia solar. Oferece um portfólio amplo de estruturas e acessórios para fixação de sistemas fotovoltaicos em telhado e no solo.

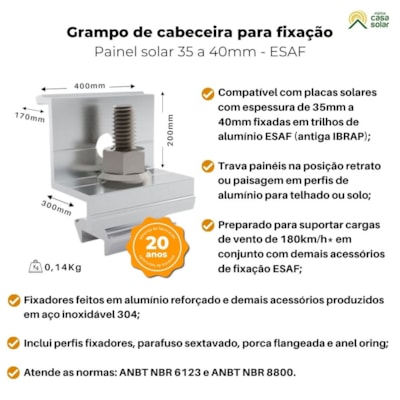

Especificações
• Resistência a ventos: Até 180 km/h
• Regulagem do grampo: 35 a 40mm
• Material do grampo: Alumínio
• Material do parafuso e porca: aço inoxidável 304;
• Garantia contra defeitos de fábrica: 20 anos;
• Quantidade de grampo de cabeceira: unitário;
• Dimensões: 400 x 300 x 200mm;
• Peso: 0,14 kg.
Usos Mais Comuns
Instalação de sistema fotovoltaico em telhado ou no solo para sistemas isolados (Off-Grid), conectados à rede (Grid-Tie) ou Híbridos On-Grid.

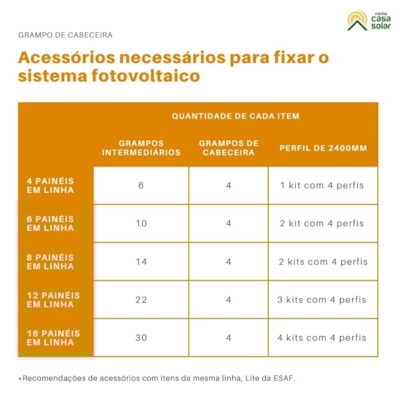

Acessórios
• Grampo intermediário para travamento das placas que ficam no meio do arranjo. Veja esse produto.
• Perfil da linha Lite ESAF é compatível com esse acessório e juntos, alcança maior resistência a ventos no telhado.
• Painel Solar Fotovoltaico para captar radiação solar e gerar energia limpa. Clique aqui para conhecer os Painéis Solares Fotovoltaicos;
• Controlador de carga é fundamental caso o painel seja utilizado para carregar baterias. O controlador impede que a bateria descarregue completamente ou receba cargas excessivas, assegurando o bom funcionamento do sistema e consequentemente aumente a vida útil dos aparelhos. Clique aqui para visitar a sessão de Controladores de Carga;
• Inversor híbrido On-Grid que realiza o carregamento das baterias e faz a gestão da injeção de energia na rede pública. Clique aqui para conhecer os modelos de Inversores Híbridos;
• Inversor carregador Off-Grid que carrega as baterias e disponibiliza energia em corrente alternada(CA), 110V ou 220V, para uso em locais remotos. Clique aqui para conhecer as opções de Inversor Carregador;
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias fornecem a eletricidade armazenada, mantendo os equipamentos ativos. Clique aqui para visitar a sessão de Baterias Estacionárias.
• Cabos elétricos para realizar a conexão da bateria no inversor e em outras baterias. Clique aqui para ver a sessão de Cabos.
Itens Inclusos
1 Perfil ES-2807 40mm;
1 Perfil ES-2984 40mm;
1 Perfil ES-872 25mm;
1 Parafuso sextavado externo M8x50mm inox 304 rosca inteira;
1 Porca flangeada serrilhada inox M8;
1 Anel Oring 6 x 9,5mm x 1,75mm (Diâmetro interno x Diâmetro externo x Espessura)
Garantia
O clamp de fixação do tipo cabeceira da ESAF Solar conta com garantia de 20 anos contra defeitos de fabricação.
