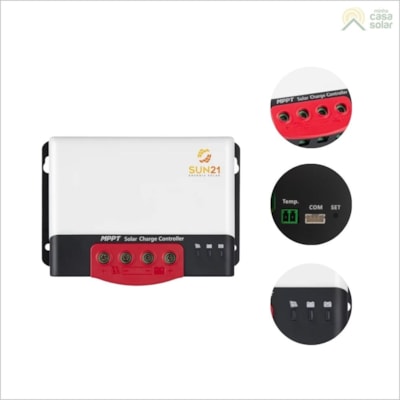

Controlador de Carga MPPT 20A 12V/24V Sun21 - CCS-M2024N


O controlador de carga solar com tecnologia MPPT CCS-M2024N possui uma avançada tecnologia de rastreamento do ponto de maior potência do módulo fotovoltaico, permitindo que o carregamento do banco de baterias seja realizado com eficiência de até 30% superior, quando comparada aos controladores de carga tradicionais (tecnologia PWM).



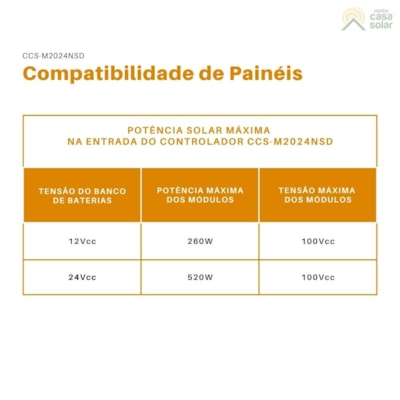

Potência solar máxima na entrada CCS-M2024N
Tensão do banco de baterias	Potência máxima dos módulos	Tensão máxima dos módulos
12Vcc	280W	100Vcc
24Vcc	560W	100Vcc

O controlador MPPT Sun21, CCS-M2024N, permite o uso de arranjos fotovoltaicos cuja tensão de funcionamento (Vmpp) somada dos painéis seja de até 100Vcc, propiciando o uso de uma ampla variedade de módulos solares, inclusive painéis de grande porte. Além disso, simplifica a instalação, permitindo a utilização de cabos para ligação dos painéis com espessura menor.

O controlador de carga CCS-M2024N reduz a tensão que chega do arranjo de painéis fotovoltaicos, permitindo o carregamento do banco de baterias em 12Vcc ou 24Vcc (detecção automática). O arranjo dos módulos pode ter potência de até 260W para carregamento do banco de baterias em 12Vcc ou de até 520W para carregamento do banco de baterias em 24Vcc.

O controlador Sun21 CCS-M2024N, possui dissipado de calor que prolonga a vida útil do equipamento por desgastes térmicos. Com um designe moderno e compacto, possibilidade de instalação de um visor remoto, otimizando a utilização do espaço de instalação.

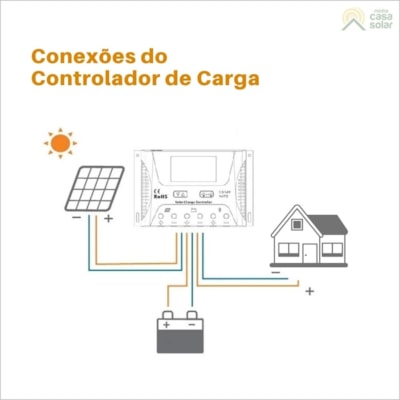

CONEXÃO DOS EQUIPAMENTOS FOTOVOLTAICOS AO CONTROLADOR DE CARGA

O controlador de carga e carga de baterias de 20A com tecnologia MPPT CCS-M2024N funciona como uma central elétrica do sistema solar fotovoltaico. Possui dissipador de calor em alumínio e permite a conexão de modernos acessórios de monitoramento remoto. Controla carga/flutuação e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga (11,1/22,2Vcc), religando novamente quando a bateria atinge 12,6/25,2Vcc. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.

O CCS-M2024N é um dos mais modernos e versáteis controladores de carga MPPT do mercado. Possui proteção contra polaridade reversa do banco de baterias e dos módulos fotovoltaicos, que irá proteger o equipamento, caso este seja conectado com a polaridade invertida. Além de oferecer um sistema de proteção contra excesso de temperatura e valores elevados de tensão.

Possui garantia de 01 ano contra defeitos de fabricação e assistência técnica no Brasil. A linha de produtos SUN21 é fabricada pela Minha Casa Solar. Foi desenvolvida para atender as necessidades específicas do consumidor brasileiro e aliando alta qualidade com preço justo. Fundada em 2010, a Minha Casa Solar é um dos maiores distribuidores do Brasil de equipamentos para energia fotovoltaica. Conta com mais de 30.000 clientes de todas as regiões do país em ampla linha de produtos para energia solar fotovoltaica para aplicações isoladas da rede pública (Off-Grid) e conectadas à rede (Grid-Tie).

USOS MAIS COMUNS



• Sistemas fotovoltaicos de pequeno porte em geral
• Eletrificação de casas, sítios e fazendas distantes da rede elétrica
• Equipamentos de internet e telefonia rural
• Iluminação de vias públicas e iluminação residencial
• Sistemas de emergência
• Sinalização marítima, de estradas e ferrovias
• Telecomunicações em geral

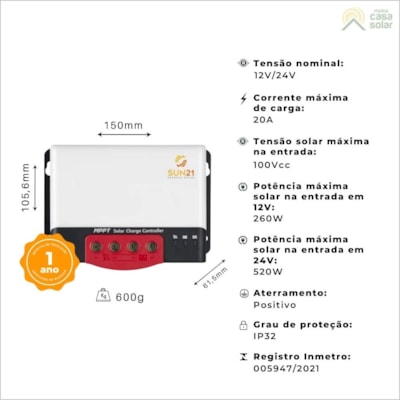

• Tensão nominal: 12V/24V (reconhecimento automático)
• Corrente máxima de carga: 20A
• Tensão solar máxima na entrada: 100Vcc
• Potência máxima solar na entrada em 12V: 260W
• Potência máxima solar na entrada em 24V: 520W
• Aterramento: Positivo
• Comunicação: RS232
• Bitola máxima do cabo elétrico: 8 mm²
• Dimensões: 150 x 105,6 x 61,5mm
• Faixa de temperatura ambiente: -35°C +45°C
• Peso: 600g
• Grau de proteção: IP32
• Garantia: 01 ano

*Tabela com valores aproximados de caráter meramente informativo. Em caso de dúvidas, verificar o manual do fabricante.

 Manual de Instalação


• Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos.
• Medidor de Monitoramento - para monitorar o equipamentos. Clique Aqui para visitar a sessão de Acessórios para controlador.
• Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
• Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
• Cabos elétricos - para conexão dos equipamentos. Clique Aqui para visitar a sessão de Acessórios de Instalação.
• Suportes para fixação dos painéis fotovoltaicos - Clique Aqui para visitar a sessão de Estruturas para Montagem

• Controlador de carga 20A (12V/24V) MPPT – CCS-M2024N
• Manual de instruções

Quantos painéis podem ser utilizados com este controlador?
Este controlador permite o uso de um arranjo de módulos fotovoltaicos com potência somada de até 260W para saída em 12Vcc ou de até 520W para saída em 24Vcc. A tensão (medida em Volts) dos painéis deve ser de até 100Vcc. Para ver a lista completa de módulos fotovoltaicos disponível na Minha Casa Solar, clique Aqui.

Como é feita a instalação?
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conecta-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga. As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe. Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique Aqui. O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.

O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais húmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.



O controlador de carga solar com tecnologia MPPT CCS-M2024N possui uma avançada tecnologia de rastreamento do ponto de maior potência do módulo fotovoltaico, permitindo que o carregamento do banco de baterias seja realizado com eficiência de até 30% superior, quando comparada aos controladores de carga tradicionais (tecnologia PWM).
