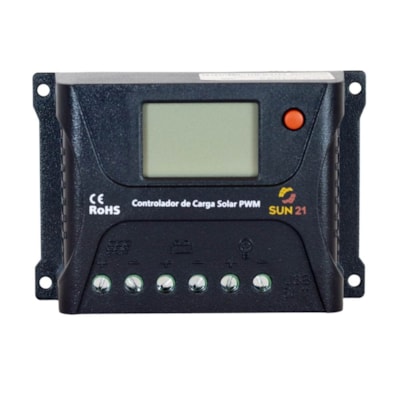

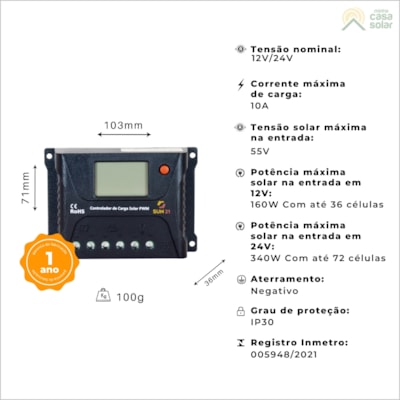

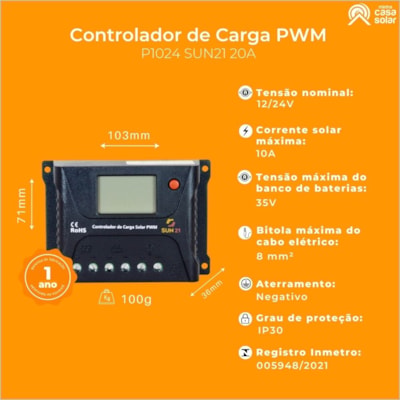

O CCS-P1024 é um robusto controlador de carga de 10A, possui estrutura reforçada, display LCD e garantia de 01 ano contra defeitos de fabricação.
O controlador de carga e descarga de baterias de 10A da SUN21 funciona como uma central elétrica do sistema solar fotovoltaico. Funciona em sistemas fotovoltaicos em 12Vcc ou em 24Vcc (detecção automática) com baterias do tipo chumbo-ácidas seladas, gel e abertas. Possui uma estrutura reforçada em alumínio com grandes dissipadores de calor e componentes com resistência à ambientes com alta umidade. Controla carga/flutuação e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga 11,1Vcc, religando novamente quando a bateria atinge 12,6Vcc. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.

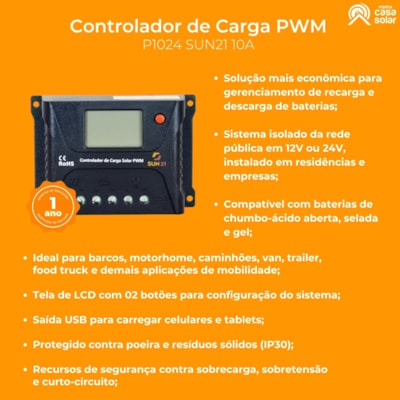

O controlador CCS-P1024 possui um display LCD com 01 botão para uma ampla programação do equipamento e visualização dos principais parâmetros do sistema, como a tensão e a corrente dos módulos fotovoltaicos e das baterias. Também permite a configuração da função de acendimento automático de iluminação ao anoitecer, ajuste do desligamento do sistema por baixa tensão das baterias e vários outros parâmetros.
COMO FUNCIONA

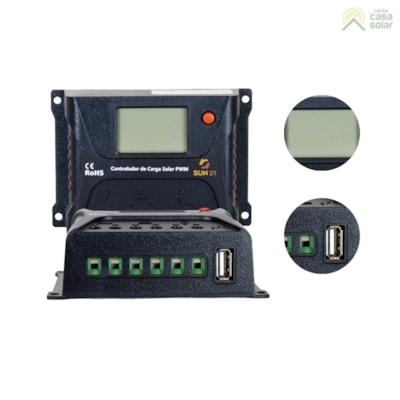

O CCS-P1024 possui uma estrutura robusta com grandes dissipadores para resfriamento e entrada USB's que podem ser utilizadas para carregamento de Celulares e Tablets.
O controlador de cargas CCS-P1024 possui garantia de 01 ano contra defeitos de fabricação e assistência técnica no Brasil. A linha de produtos SUN21 é fabricada pela Minha Casa Solar. Foi desenvolvida para atender as necessidades específicas do consumidor brasileiro e aliando alta qualidade com preço justo. Fundada em 2010, a Minha Casa Solar é um dos maiores distribuidores do Brasil de equipamentos para energia fotovoltaica. Conta com mais de 30.000 clientes de todas as regiões do país em ampla linha de produtos para energia solar fotovoltaica para aplicações isoladas da rede pública (Off-Grid) e conectadas à rede (Grid-Tie).
USOS MAIS COMUNS
Eletrificação de casas, sítios e fazendas distantes da rede elétrica
Equipamentos de internet e telefonia rural
Iluminação de vias públicas e iluminação residencial
Sistemas de emergência
Sinalização marítima, de estradas e ferrovias
Telecomunicações em geral
ITENS INCLUSOS
Controlador de carga solar de 10A (12V/24V) SUN21 – CCS-P1024
Manual de instruções em inglês
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos.
Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
Cabos elétricos - para conexão dos equipamentos. Clique Aqui para visitar a sessão de Acessórios de Instalação.
Suportes para fixação dos painéis fotovoltaicos - Clique Aqui para visitar a sessão de Estruturas para Montagem.
DÚVIDAS COMUNS

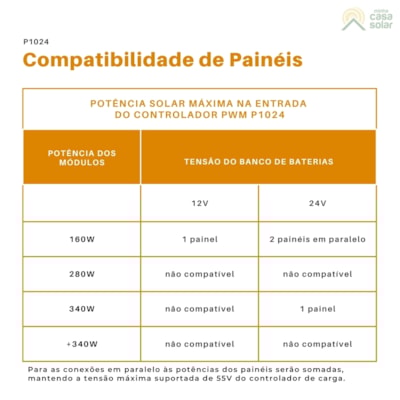

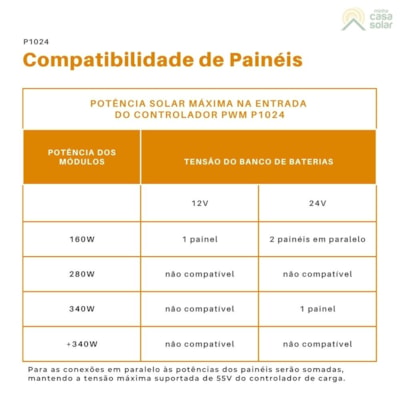

Quantos painéis podem ser utilizados com este controlador?
Este controlador de carga pode ser utilizado em sistemas fotovoltaicos em 12Vcc ou 24Vcc em que a corrente de carga máxima é de 10A. Para ver a lista completa de módulos fotovoltaicos disponível na Minha Casa Solar, clique Aqui.
Como é feita a instalação?

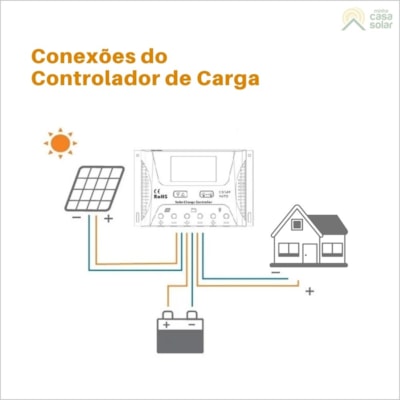

O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conecta-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga. As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe. Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique Aqui. O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
