Apresentação

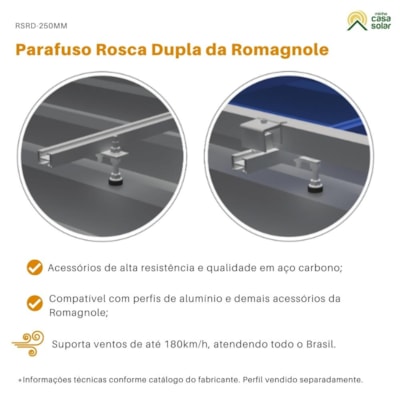

O gancho rosca dupla permite a fixação de painéis solares em telhados com estrutura de madeira (caibros). Compatível com telha de fibrocimento, metálica e cerâmica. Este é um fixador de fácil ajuste, encaixe e instalação. Conta com peças de alta qualidade fabricadas em aço carbono que suportam ventos de 180km/h*. Possui 15 anos de garantia contra defeitos de fabricação e garantia contra corrosão atmosférica do ambiente de instalação, conforme NBR 14643.
| Fixa painéis em telhado de fibrocimento, metálica e cerâmica com estrutura em madeira; |
| Conta com grampos para fixar painéis com espessuras de 30mm, 35mm ou 40mm; |
| Acessórios de alta qualidade em aço carbono que suportam cargas de vento de 180km/h*; |
| Compatível com perfis de alumínio tipo H e demais acessórios da Romagnole. |
Esse gancho de fixação rosca dupla possibilita o encaixe perfeito das placas solares em diversos tipos de telhas utilizadas no país, como as telhas de fibrocimento, metálica e cerâmica com estruturas de madeira (caibros).
O parafuso rosca dupla é ideal para realizar a fixação do conjunto de painéis no telhado de residências e empresas de modo seguro através de uma montagem mais rápida e simples. Além disso, investir neste acessório da Romagnole irá eficientemente manter os módulos fixos no telhado e ajudará a preservar a integridade das células fotovoltaicas.
Quando instalado em conjunto com a estrutura perfil Romagnole (fornecida separadamente) e demais acessórios da linha Pratic Lite, o arranjo fotovoltaico será capaz de suportar ventos de até 180 km/h*, atendendo as cargas de ventos de todas as regiões do Brasil.
Esse parafuso rosca dupla Romagnole é uma alternativa mais econômica, duradoura e segura, quando comparada com similares artesanais produzidas por serralheiros. Conforme NBR 14643 que classifica a corrosão atmosférica, possui garantia de:
• 25 anos contra corrosão em ambiente de classe C3, em atmosferas urbanas e industriais, níveis moderados de dióxido de enxofre e áreas de produção com alta umidade;
• 14 anos em ambiente de classe C4, como industriais, costeiros e plantas de processamento químico;
• 5 anos em ambiente de classe C5, sendo áreas industriais com alta umidade e atmosferas agressivas.
O gancho de fixação rosca dupla da linha Pratic Lite conta com garantia de 15 anos contra defeitos de fabricação e suporte técnico especializado da Minha Casa Solar.
Sobre a marca
Fundada em 1962, a Romagnole é uma das maiores fabricantes de produtos elétricos do Brasil. Atua desenvolvendo produtos para redes elétricas e estrutura para usinas de energia solar que estão presentes em todo o território nacional e em países das Américas, África e Oriente Médio.
Especificações
• Resistência a ventos: Até 180 km/h, quando instalado em conjunto com perfis de alumínio da linha Pratic Lite;
• Vão entre fixadores: Máximo de 1,3m;
• Material: Alumínio;
• Garantia contra corrosão (C3): 25 anos;
• Garantia contra defeitos de fábrica: 15 anos;

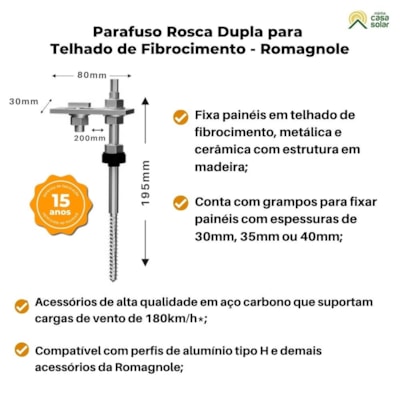

• Dimensões: 80 x 30 x 195mm;
• Peso: 0,27 kg.
Downloads
Usos Mais Comuns
Instalação em sistemas isolados (Off-Grid), conectados à rede (Grid-Tie) ou Híbridos On-Grid em telhados com estrutura de madeira (caibros), específico para telha de fibrocimento, metálica e cerâmica.
Acessórios

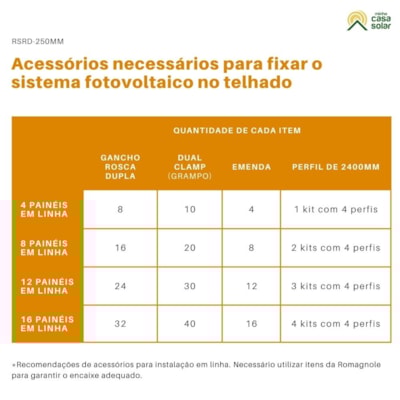

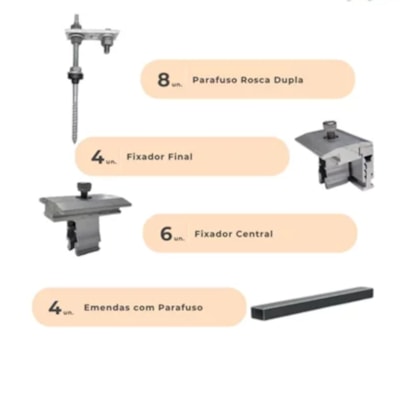

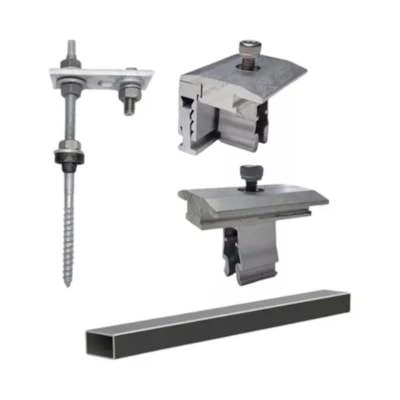

• Perfil da linha Pratic Lite encaixa perfeitamente com essa caixa de acessórios para fixação dos painéis solares no telhado. Clique aqui para conferir esse produto;
• Emenda para fazer a união dos perfis. Veja este acessório;
• Painel Solar Fotovoltaico para captar radiação solar e gerar energia limpa. Clique aqui para conhecer os Painéis Solares Fotovoltaicos;
• Controlador de carga é fundamental caso o painel seja utilizado para carregar baterias. O controlador impede que a bateria descarregue completamente ou receba cargas excessivas, assegurando o bom funcionamento do sistema e consequentemente aumente a vida útil dos aparelhos. Clique aqui para visitar a sessão de Controladores de Carga;
• Inversor híbrido On-Grid que realiza o carregamento das baterias e faz a gestão da injeção de energia na rede pública. Clique aqui para conhecer os modelos de Inversores Híbridos;
• Inversor carregador Off-Grid que carrega as baterias e disponibiliza energia em corrente alternada(CA), 110V ou 220V, para uso em locais remotos. Clique aqui para conhecer as opções de Inversor Carregador;
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias fornecem a eletricidade armazenada, mantendo os equipamentos ativos. Clique aqui para visitar a sessão de Baterias Estacionárias.
• Cabos elétricos para realizar a conexão da bateria no inversor e em outras baterias. Clique aqui para ver a sessão de Cabos.

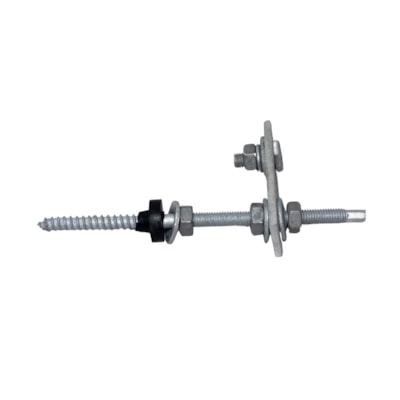

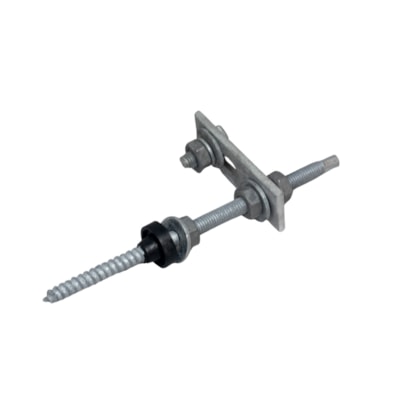

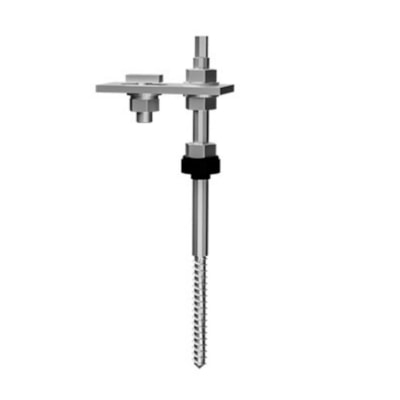

Itens Inclusos
1 Chapa horizontal - 80 x 30 x 4,50mm - Aço Carbono. SAE 1010 a 1020
1 Parafuso rosca dupla (Rosca soberba) M-10x200MM
4 Porca sextavada M-10 - Aço C. SAE 1010 a 1020
3 Arruela circular 25x03x11MM - Aço C. SAE 1010 a 1020
1 Arruela circular 22x02x11MM - Aço C. SAE 1010 a 1020
1 Parafuso “T” M-10X25MM - Aço C. SAE 1010 a 1020
1 Arruela de pressão M-10 - Aço C. SAE 1060 a 1070
1 Anel de vedação - M-10 - EPDM
Garantia
O gancho de fixação rosca dupla da linha Pratic Lite conta com garantia de 15 anos contra defeitos de fabricação e suporte técnico especializado da Minha Casa Solar.
Conforme NBR 14643 que classifica a corrosão atmosférica, possui garantia de:
• 25 anos contra corrosão em ambiente de classe C3, em atmosferas urbanas e industriais, níveis moderados de dióxido de enxofre e áreas de produção com alta umidade;
• 14 anos em ambiente de classe C4, como industriais, costeiros e plantas de processamento químico;
• 5 anos em ambiente de classe C5, sendo áreas industriais com alta umidade e atmosferas agressivas.
