Sobre o Produto

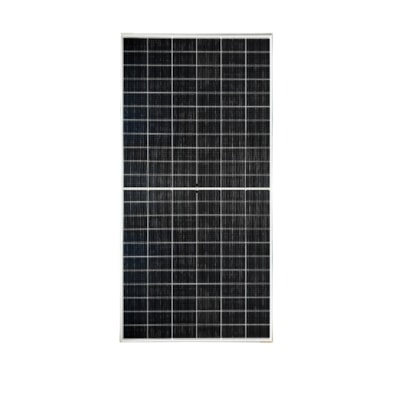

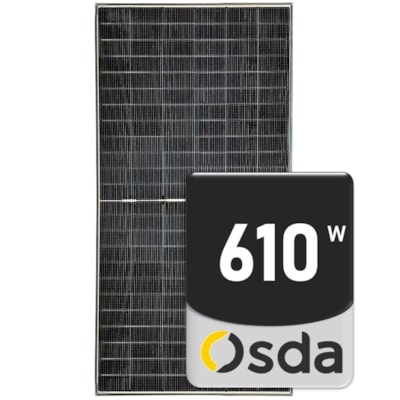

O Painel Solar monocristalino bifacial 610W da Osda tem corrente de 15,08 ~16,71A (Imp) e tensão de 40,46 (Vmp). Com ganho bifacial (energia gerada pela frente e verso do painel) de 10,82%, pode alcançar até 676W, quando instalado no solo de fazendas solares, sistemas de bombeamento ou casas em locais remotos. Tem 15 anos de garantia contra defeitos de fábrica.
Este produto tem registro INMETRO: 017790/2024.

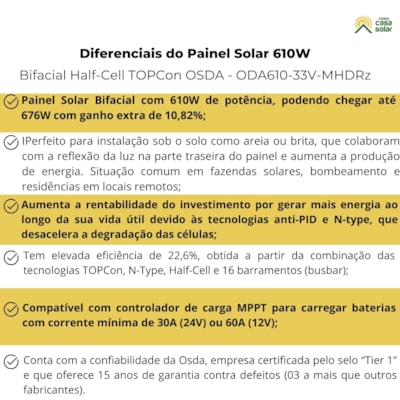

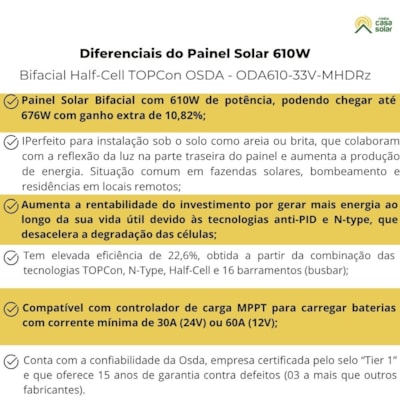

Diferenciais do Painel Solar Bifacial 610W OSDA - ODA610-33V-MHDRZ
| Painel Solar Bifacial com 610W de potência, podendo chegar até 676W com ganho extra de 10,82%; |
| Perfeito para instalação sob o solo como areia ou brita, que colaboram com a reflexão da luz na parte traseira do painel e aumenta a produção de energia. Situação comum em fazendas solares, bombeamento e residências em locais remotos; |
| Aumenta a rentabilidade do investimento por gerar mais energia ao longo da sua vida útil devido às tecnologias anti-PID e N-type, que desacelera a degradação das células; |
| Tem elevada eficiência de 22,6%, obtida a partir da combinação das tecnologias TOPCon, N-Type, Half-Cell e 16 barramentos (busbar); |

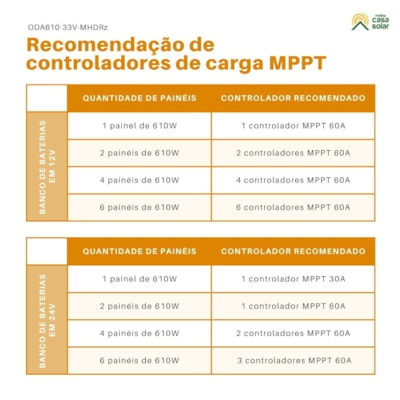

| Compatível com controlador de carga MPPT para carregar baterias com corrente mínima de 30A (24V) ou 60A (12V); |
| Conta com a confiabilidade da Osda, empresa certificada pelo selo “Tier 1” e que oferece 15 anos de garantia contra defeitos (03 a mais que outros fabricantes). |

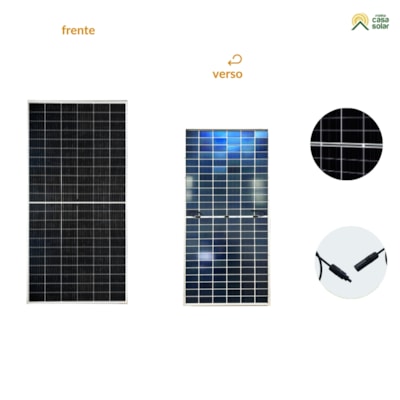

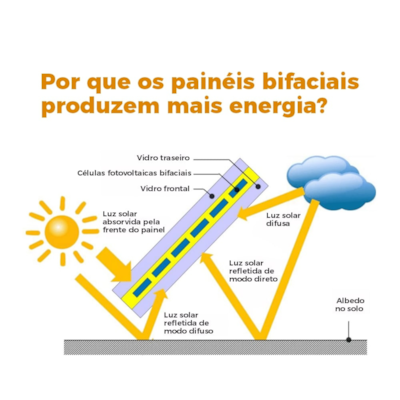

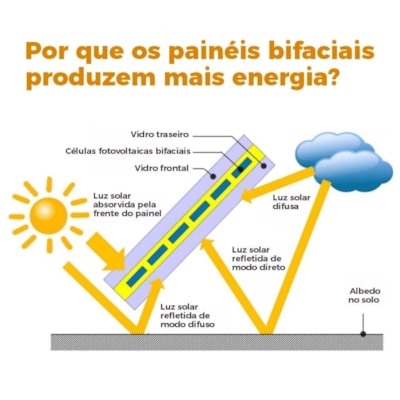

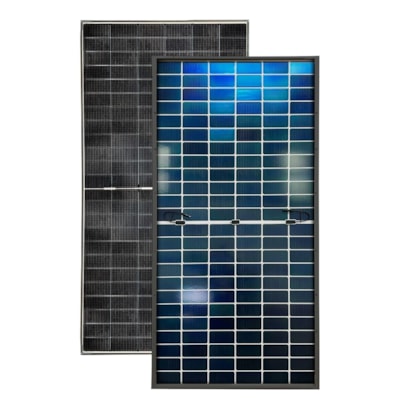

Esta placa solar 610W tem capacidade de oferecer um ganho extra significativo na produção de energia solar por capturar a radiação refletida no solo (albedo), devido suas células fotovoltaicas na parte traseira. Quando instalado sob o solo reflexivo com areia ou brita, pode atingir ganho extra de até 10,82% de energia, chegando a 676W.
Com a combinação das tecnologias TopCon e Half-Cell, esse painel aproveita melhor a luz solar, o que permite manter uma ótima geração mesmo em situações de amanhecer, entardecer, tempo nublado e neblina. Também conta com 16 barramentos (Busbar), onde há distribuição mais eficiente do fluxo de elétrons, reduzindo resistências e perdas por aquecimento. A união dessas tecnologias contribuem para a elevada eficiência de 22,6% do painel bifacial Osda 610W.
Este painel solar oferece um ótimo retorno de investimento, graças às tecnologias anti-PID e N-type, que reduzem significativamente a degradação das células. Com até 50% menos perda de potência em comparação a modelos convencionais, ele garante maior produção de energia por mais tempo.

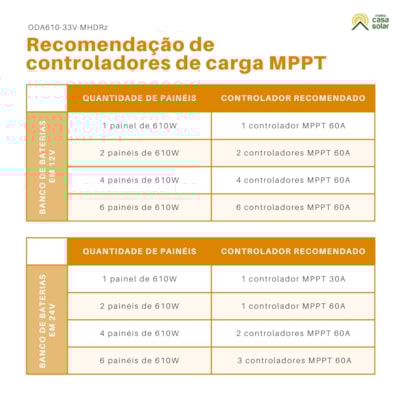

Compatível com controladores de carga MPPT de corrente mínima de 30A (24V) ou 60A (12V), o Osda 610W é muito utilizado em eletrificação rural para casas, sítios e chácaras, além de bombeamento solar e segurança eletrônica.
Pode ser utilizado em regiões atendidas pela rede elétrica (sistemas On-Grid), permitindo a redução dos custos na conta de luz. Para instalações em telhados, ele pode ser integrado a microinversores ou inversores monofásicos (220V/127V), chegando a corrente de 15,08A (Imp). Enquanto em instalações no solo, pode chegar a 16,71A (Imp) utilizando inversores trifásicos (220V/380V).
Sobre a marca
Localizada em Ningbo (China), a Osda Solar foi fundada em 2009, é uma empresa de alta tecnologia especializada em P&D, produção e vendas de produtos fotovoltaicos, como módulos solares, hastes de silício, células, etc., bem como o investimento e operação de usinas de energia solar. A capacidade dos módulos solares pode chegar a 1GW por ano.

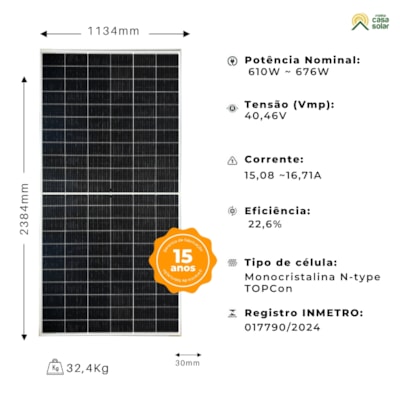

Dados Técnicos
- Potência Nominal (P.max): 610W
- Tensão de circuito aberto (Voc): 48,68V
- Corrente de curto-circuito (Isc): 15,96A
- Tensão na Potência Nominal (Vmp): 40,46V
- Corrente na Potência Nominal (Imp): 15,08A
- Eficiência do módulo (%): 22,6%
- Tolerância positiva: 0 ~ 3W
- Temperatura de operação: -40ºC ~ +85°C
- Tensão máxima do sistema: 1500V
- Corrente máxima no fusível: 35A
- Tipo de célula: Monocristalino, N-Type, Bifacial
- Número de células: 132 (12x11)
- Vidro, espessura e tipo: Vidro duplo temperado (2mm + 2mm) de alta transmitância com revestimento autolimpante
- Estrutura: Liga de alumínio anodizado
- Caixa de junção: IP68, 3 diodos
- Cabo: 35cm com 4mm de espessura
- Conector: Compatível com MC4
- Dimensões: 2384 x 1134 x 30 mm
- Peso: 32,40kg
- Registro INMETRO: 017790/2024
Dados técnicos com 10,86% ganho de potência bifacial
- Potência Máxima (P.max): 676W
- Tensão de circuito aberto (Voc): 48,68V
- Corrente de curto-circuito (Isc): 17,67A
- Tensão na Potência Nominal (Vmp): 40,46V
- Corrente na Potência Nominal (Imp): 16,71A
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos mais comuns
Usos mais comuns em sistema Grid-Tie:
Microgeração solar de energia em sistemas conectados à rede (Grid-Tie) residenciais e comerciais instalados no solo ou em telhados com bom potencial de aproveitamento do Albedo;
Investidores de fazendas solares e grandes usinas fotovoltaicas devido à confiabilidade da certificada como Bloomberg New Energy Finance e também, trata-se de um painel solar bifacial com alta potência ideal para instalação no solo;
Sistemas de geração híbridos com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid:

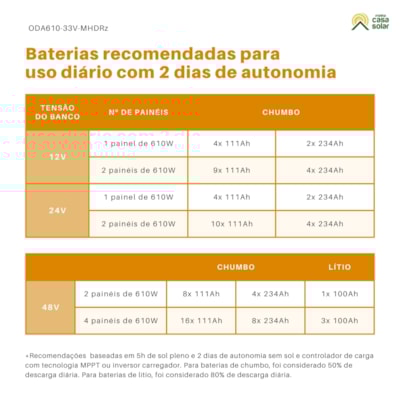

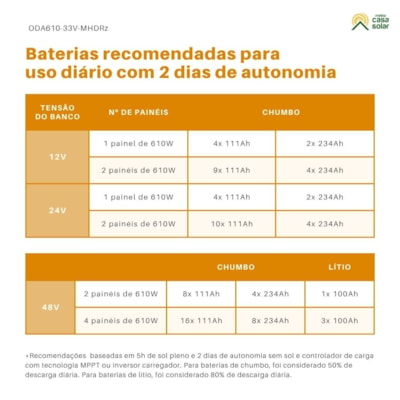

Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor carregador);
- Aplicações com pouca área de telhado disponível, como motorhomes, embarcações, caminhões, food trucks e trailers;
- Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.
Itens Inclusos
Veja o item incluso na embalagem:
- 01 Placa solar bifacial de 610W da marca Osda Solar. Possui cabo de 4mm² com cerca de 35cm de comprimento e conector MC4, conectados à caixa de junção do painel. Não inclui conectores extras!
Download
Perguntas Frequentes
1. Quantos kWh gera um painel solar bifacial de 610W?
Esta placa solar de 610W da Osda tem produção diária de até 3050W e mensal de 91,50kWh, considerando 5 horas de sol (média do Brasil). Em condições ideais em solo com capacidade reflexiva, pode chegar até 3380W por dia com 10% de ganho de potência bifacial.
2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?
Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.
Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família. Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de painéis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.
3. Como é feita a instalação do módulo solar fotovoltaico?
O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.
Ângulo de inclinação do painel de acordo com cada estado
| Estado | Inclinação |
| Acre | 15° |
| Alagoas | 15° |
| Amapá | 15° |
| Amazonas | 15° |
| Bahia | 15° |
| Ceará | 15° |
| Espírito Santo | 20° |
| Goiás | 16° |
| Maranhão | 15° |
| Mato Grosso | 15° |
| Mato Grosso do Sul | 20° |
| Minas Gerais | 19° |
| Pará | 15° |
| Paraíba | 15° |
| Paraná | 15° |
| Pernambuco | 15° |
| Piauí | 15° |
| Rio de Janeiro | 15° |
| Rio Grande do Norte | 15° |
| Rio Grande do Sul | 15° |
| Rondônia | 16° |
| Roraima | 15° |
| Santa Catarina | 20° |
| São Paulo | 19° |
| Sergipe | 15° |
| Tocantins | 15° |
*Orientação ideal para a instalação dos painéis: norte.
A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.
É recomendado e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira. Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.
4. O que preciso para projetar um sistema Off-Grid?
Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas. Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.
Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares. Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.
5. O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
O controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias.
Visitar a sessão de Controladores de CargaA bateria estacionária armazena a energia captada/gerada pelo painel solar. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.
Visite a sessão de baterias solares.O inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis.
Visitar a sessão de Inversores Carregadores.O inversor de tensão converte a energia das baterias para corrente alternada aea utilizar em aparelhos 127V ou 220V.
Visitar a sessão de Inversores de tensão Off-Grid.será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída.
Visitar a sessão Inversores On-Grid.Gera eletricidade para consumo imediato e injeta o excedente na rede da concessionária, proporcionando redução na conta de luz.
Visitar a sessão de Microinversor On-Grid.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.A String box para proteger o sistema fotovoltaico contra raios e surtos elétricos.
Conheça os modelos de string box.Garantia
A Osda garante que seus módulos solares não terão defeitos de qualidade relacionados a design, materiais ou produção, seguindo os requisitos normais de aplicação. Caso ocorram problemas de qualidade dentro de 15 anos, a partir da data de garantia, a Osda tomará as medidas necessárias após verificação.
