Sobre o produto
A placa solar TSUN de 570W gera corrente de 13,55A (Imp) e tensão de 42,07V (Vmp). Possui durabilidade incrível e resistência às altas temperaturas. O TS570S8B-144NT aproveita o espaço limitado em residência, empresa, motorhome, caminhão e barco. Ideal para investidores de fazendas solares. Conta com a qualidade TSUN e 12 anos de garantia contra defeitos.

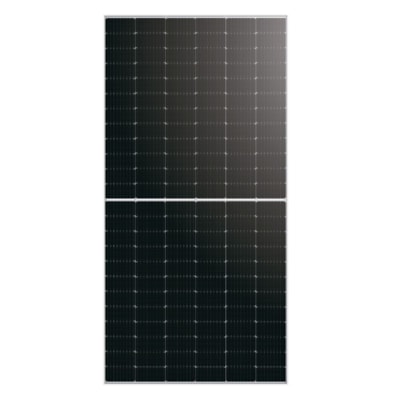

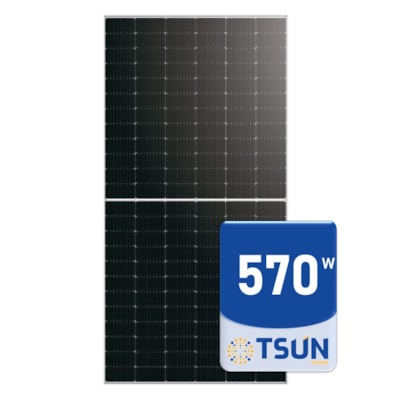

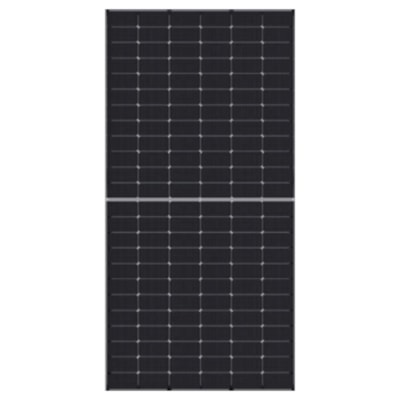

Diferenciais do Painel Solar 570W Monocristalino Half-Cell TSUN - TS570S8B-144NT
| Painel solar tropicalizado com alta resistência aos aumentos de temperatura, ideal para uso em cidades mais quentes e/ou litorâneas; |
| Moderno e potente, combina células monocristalinas N-type, Half-Cell e tecnologia Anti-PID, que geram 2850W/dia com 5h de sol pleno e eficiência superior (22,1%); |
| Possui durabilidade incrível. Depois de 25 anos de uso, perderá menos de 10% da potência e terá gerado 8% mais energia do outras placas similares, devido à degradação reduzida das células; |
| Ideal para sistemas On-Grid de residências, empresas e até usinas solares porque aumenta a rentabilidade do investimento em energia solar porque tem maior durabilidade e menor perda de produção de energia com a degradação; |
| Aproveita melhor o espaço disponível em caminhão, trailer, motorhome e food truck; |
| Compatível com os modelos mais modernos de inversores On-Grid, microinversores e inversores carregadores; |
| Conta com a qualidade da TSUN, uma fabricante mundial de painéis solares e microinversores com excelente relação preço-qualidade. |
O módulo TS570S8B-144NT oferece tolerância positiva surpreendente de até +17W (3% da potência), ou seja, pode produzir até 587W. Tudo isso porque o painel solar TSUN combina modernas tecnologias para gerar mais energia, ocupando o mesmo espaço que modelos de 550W e 555W, como: células monocristalinas tipo N-type, Half-Cell e Anti-PID. Isso permite alcançar eficiência de 22,1%, além de manter uma boa produção de energia em momentos com presença de sombras, como acontece no amanhecer, entardecer e em dias com tempo nublado.
Esta placa TSUN de 570W possui durabilidade muito acima da média, o que é especialmente relevante para investidores de fazendas solares e usinas fotovoltaicas porque aumenta a rentabilidade do investimento. Isso acontece pelo módulo TS570S8B-144NT ser fabricado com a união de duas modernas tecnologias: células N-type e Anti-PID, que colaboram com a redução da degradação das células fotovoltaicas causada pela radiação solar e altas temperaturas de funcionamento (acima de 50ºC). Juntas, elas conseguem aumentar a durabilidade, minimizando a perda de potência. Na prática, permite que a placa solar TSUN produza até 8% mais energia, o que representa mais de 1702kW de produção extra ao longo da vida útil, considerando uma média diária de 5 horas de sol pleno.

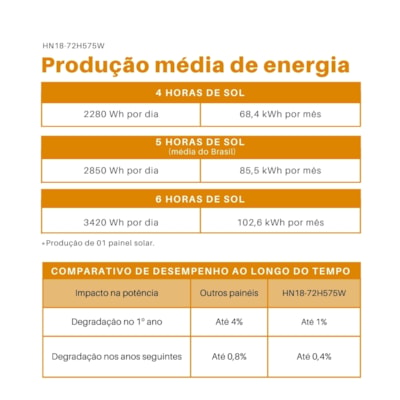

Comparativo de desempenho ao longo do tempo
Impacto na potência | Outros painéis | TS570S8B-144NT |
Degradação no 1º ano | Até 4% | Até 1% |
Degradação nos anos seguintes | Até 0,8% | Até 0,4% |
Pode se chamado de “painel solar tropicalizado”, pois tem resistência às altas temperaturas e umidade pela norma IEC 61730 e também, à corrosão provocada pela salinidade e maresia, de acordo com a norma IEC 61701. É a solução ideal para sistemas de energia solar instalados em cidades litorâneas e/ou regiões mais quentes, como o Nordeste.
Versátil, a placa 570W apresenta ampla compatibilidade com os modelos mais modernos de inversor On-Grid e microinversor das marcas FoxESS, WEG, Growatt, Deye, SAJ, TSUN, Sungrow e Solis. Por esse motivo, é bastante utilizada em sistemas On-Grid de residências, empresas, usinas fotovoltaicas e fazendas solares.
Também aproveita bem o espaço limitado em aplicações de mobilidade veicular, como caminhão, trailer, motorhome e food truck. Nesses sistemas Off-Grid, pode ser utilizado para carregar banco de baterias com controlador MPPT, inversor carregador ou inversor híbrido.
Sobre a marca
Fundada em 2009, a Tsun Clean Energy é uma empresa fabricante de painéis solares de alta potência e eficiência. Também conta com linha de microinversores On-Grid para atender as necessidades do consumidor brasileiro em sistemas de energia solar em residências e empresas. Exporta seus equipamentos para os principais mercados de energia, como Brasil, Japão, Singapura, Argentina, México, entre outros países.
Especificações Técnicas
- Potência Nominal (P.max): 570W
- Tensão na Máxima Potência (Vmp): 42,07V
- Corrente na Máxima Potência (Imp): 13,55A
- Tensão de circuito aberto (Voc): 50,74V
- Corrente de curto-circuito (Isc): 14,31A
- Eficiência do módulo (%): 22,1%
- Temperatura de operação: -40ºC ~ +85°C
- Corrente máxima do fusível: 25A;
- Tensão máxima do sistema: 1000/1500V
- Tolerância de saída de potência: 0 ~+ 3%(17W)
- Tipo de célula: Monocristalina N-type tipo Half-Cell
- Número de células: 144 (6 x 24)
- Vidro, espessura e tipo: Vidro temperado de 3,2mm
- Moldura: Liga de alumínio anodizado
- Caixa de junção: IP68, 3 diodos de bypass
- Cabo: 4mm² de espessura e comprimento de 40cm(+) a 20cm(-)
- Conector: Compatível com MC4
- Dimensões do módulo: 2278x1134x30mm;
- Peso: 27,5kg
- Registro INMETRO: 000096/2024
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos Mais Comuns
Usos mais comuns em sistema Grid-Tie:
- Microgeração solar de energia em sistemas conectados à rede (Grid-Tie) residenciais e comerciais à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;
- Sistemas de geração híbridos com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
- Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid:

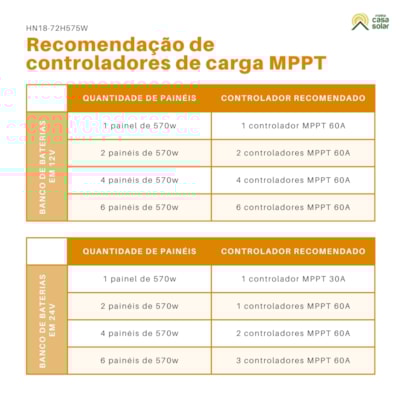

- Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
- Aplicações com pouca área de telhado disponível, como motorhomes, embarcações, caminhões, food trucks e trailers;
- Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.
Itens Inclusos
Veja os itens inclusos na embalagem:
1 Placa solar de 570W da TSUN, modelo LNVU 555M. Inclui cabos fotovoltaicos com 4m² de espessura e comprimento de 40cm(+) e 20cm (-), com conectores MC4 na ponta, encaixados na parte de trás da placa.
O produto não acompanha conectores extras.
Download
Perguntas Frequentes
1. Quantos kWh gera uma placa solar de 570W?

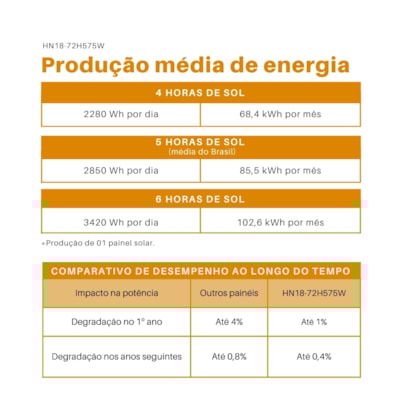

O painel solar 570W produz em média de 2850W por dia e 85,5kW ao mês, considerando 5 horas diárias de sol pleno. Pode entrega produção extra de até 2.550W/mês e 30,6kW/mês devido à tolerância positiva de até 17W.
2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?
Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.
Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família. Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de painéis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.
3. Como é feita a instalação do módulo solar fotovoltaico?
O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.
A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.
É recomendado, e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira.
Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.
4. O que preciso para projetar um sistema Off-Grid?

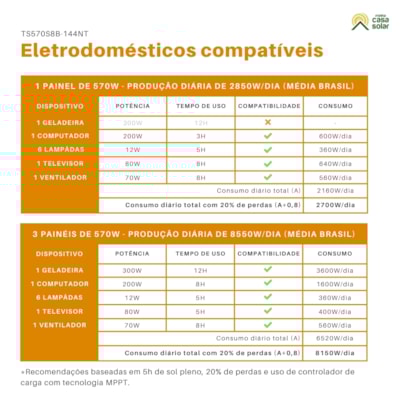

Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas.
Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.
Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares.
Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.
5. O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
O controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias.
Visitar a sessão de Controladores de CargaA bateria estacionária armazena a energia captada/gerada pelo painel solar. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.
Visite a sessão de baterias solares..O inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis.
Visitar a sessão de Inversores Carregadores.O inversor de tensão converte a energia das baterias para corrente alternada aea utilizar em aparelhos 127V ou 220V.
Visitar a sessão de Inversores de tensão Off-Grid.será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída.
Visitar a sessão Inversores On-Grid.Gera eletricidade para consumo imediato e injeta o excedente na rede da concessionária, proporcionando redução na conta de luz.
Visitar a sessão de Microinversor On-Grid.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.A String box para proteger o sistema fotovoltaico contra raios e surtos elétricos.
Conheça os modelos de string box.Todos os equipamentos necessários para limpar as placas fotovoltaicas, sem causar danos ás células. medidor inteligente realiza a auditoria da conta de luz e faz o monitoramento remoto em tempo real da energia gerada, consumida, importada e exportada para a rede da concessionária.
Conheça os Kits de Limpeza.Centenas de kits que agrupam dois ou mais equipamentos fotovoltaicos para montar sistema On-Grid que gera desconto na conta de energia de residências ou empresas. Ou, sistema Off-Grid para produção de energia em locais remotos e aplicações de mobilidade veicular.
Confira os Kits Solares.Garantia
O Painel Solar da TSUN tem 12 anos de garantia contra defeitos de fabricação.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a TSUN. Entre em contato com o Suporte Técnico: (11) 2361-1657 ou (11) 94184-3549.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
- Painel solar com vidro trincado;
- Instalação em desacordo com o manual de instalação;
- Descaracterização do produto (cortar os cabos);
- Furar ou serrar a moldura de alumínio;
- Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
- Entre outras condições gerais que invalidam a garantia.
