Sobre o Produto

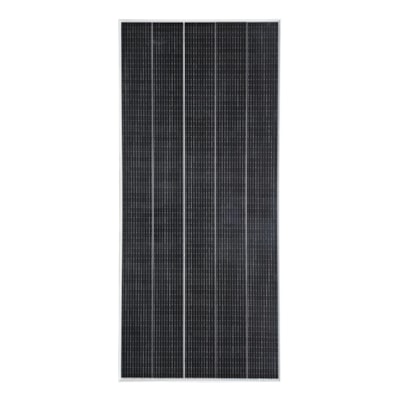

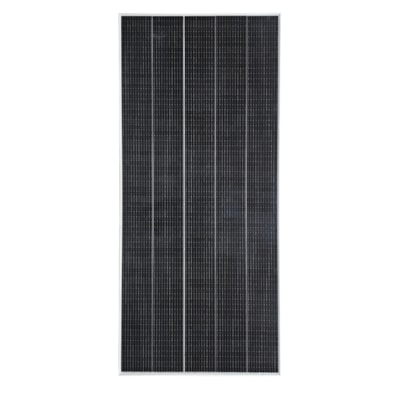

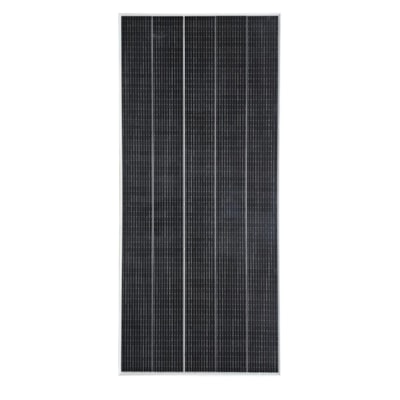

O Painel Solar Monocristalino Bifacial e Half Cell de 540W da Maxeon possui 39,3Vmp e 13,76Imp, e é compatível com diversos microinversores e inversores do mercado. Conta com eficiência de 20,7% é ideal para sistemas fotovoltaicos de médio a grande porte. Possui 12 anos de garantia contra defeitos de fabricação e certificação no Inmetro (004604/2025).

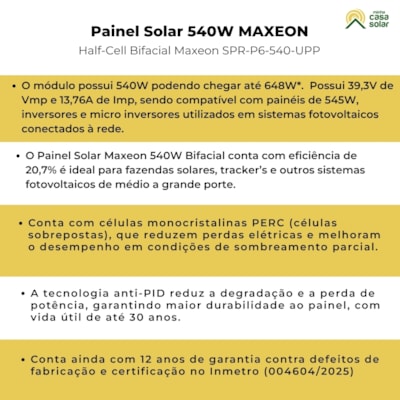

O módulo possui 540W podendo chegar até 648W*. Possui 39,3V de Vmp e 13,76A de Imp, sendo compatível com inversores e micro inversores utilizados em sistemas fotovoltaicos conectados à rede e painéis de 545W da Maxeon. |

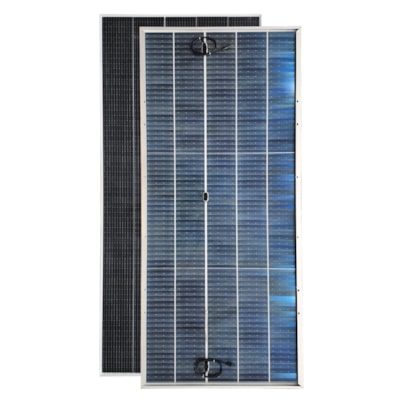

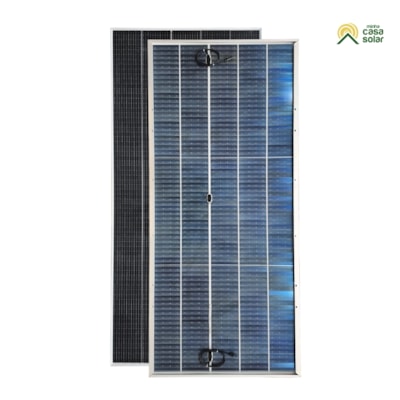

O Painel Solar Maxeon 540W Bifacial conta com eficiência de 20,7% é ideal para fazendas solares, tracker’s e outros sistemas fotovoltaicos de médio a grande porte. |
Conta com células monocristalinas PERC (células sobrepostas), que reduzem perdas elétricas e melhoram o desempenho em condições de sombreamento parcial. |
A tecnologia anti-PID reduz a degradação e a perda de potência, garantindo maior durabilidade ao painel, com vida útil de até 30 anos. |
Conta ainda com 12 anos de garantia contra defeitos de fabricação e certificação no Inmetro (004604/2025) |
*Potência máxima alcançada utilizando a bifacialidade do painel em condições ideais e conforme especificações do fabricante.
Sobre a marca
A Maxeon é uma empresa reconhecida mundialmente no setor de energia solar pela alta qualidade, eficiência e durabilidade de seus módulos fotovoltaicos. Com forte atuação no desenvolvimento de tecnologias avançadas para geração de energia, a marca se destaca por investir continuamente em inovação, garantindo produtos com alto desempenho e confiabilidade para aplicações residenciais, comerciais e grandes usinas solares.
Seus painéis são projetados para oferecer elevada eficiência energética, maior vida útil e excelente resistência a condições climáticas adversas, tornando-se uma escolha segura para quem busca maximizar a geração de energia e a durabilidade do sistema fotovoltaico.
Especificações Técnicas
Dados Elétricos (STC)
Potência Nominal (Pmax) | 540 W |
Tolerância de Potência | ±3% |
Eficiência do Módulo | 20.7% |
Tensão em Ponto de Máxima Potência (Vmp) | 39.3 V |
Corrente em Ponto de Máxima Potência (Imp) | 13.76 A |
Tensão de Circuito Aberto (Voc) | 46.7 V |
Corrente de Circuito Aberto (Isc) | 14.59A |
Ganho Bifacial
5% ganho bifacial | 567 W | 15.31 A |
10% ganho bifacial | 594 W | 16.04 A |
20% ganho bifacial | 648 W | 17.50 A |
Dados Elétricos Adicionais
Bifacialidade (φPmax) | 70% ±10% |
Tensão Máxima do Sistema | 1500 V IEC |
Temperatura de Operação | −40°C a +85°C |
Fusível Máximo em Série | 25 A |
Coeficiente de Temperatura da Potência | −0.34 %/°C |
Coeficiente de Temperatura da Tensão | −0.28 %/°C |
Coeficiente de Temperatura da Corrente | 0.06 %/°C |

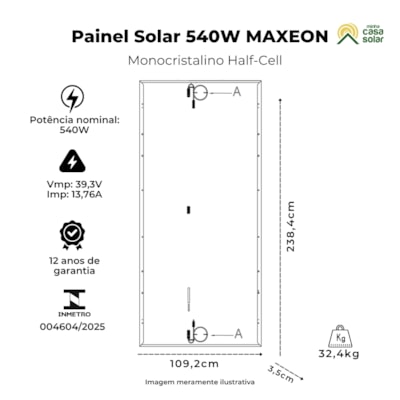

Dados Mecânicos
Tipo de Célula | Monocristalino PERC |
Vidro | 2.0 mm + 2.0 mm, vidro temperado com AR coating |
Peso | 32.4 kg |
Carga Máxima | Vento: 2400 Pa / Neve: 5400 Pa |
Estrutura | Alumínio anodizado prata |
Usos Mais Comuns
Residências: para reduzir significativamente a conta de energia elétrica.
Comércios e indústrias: para geração própria de energia e redução de custos operacionais.
Sistemas off-grid: em locais sem acesso à rede elétrica, combinados com baterias.
Fazendas solares ou projetos de energia distribuída: aproveitando a tecnologia bifacial para gerar energia também pelo reflexo do solo.
Perguntas Frequentes
1.Posso adicionar um painel solar de potência diferente ao sistema fotovoltaico que já tenho instalado?
Sim, é possível usar painéis de potências diferentes desde que tenham especificações elétricas semelhantes. Caso contrário, o sistema pode ter perdas de geração, desbalanceamento e desgaste dos módulos.
2. Quais dicas para a instalação física e elétrica dos painéis solares?
Instalação física:
É ideal instalar o painel em um local com boa incidência solar, sem sombras, orientado para o norte e com a inclinação adequada. Durante a instalação, é importante manter o módulo coberto para evitar geração acidental de energia. Recomenda-se também fixá-lo em estruturas resistentes, usando apenas os furos originais.
Instalação elétrica:
A instalação elétrica é simples: é essencial verificar a polaridade correta antes de qualquer conexão. Utilize sempre a menor distância possível de cabos para reduzir perdas e manter a eficiência do sistema.
Certifique-se de que todos os componentes são compatíveis com a tensão e corrente do módulo de 540W. Essas práticas garantem maior segurança e melhor desempenho do painel.
3. Como saber quantos painéis posso conectar no meu inversor?
Para definir a quantidade de painéis no inversor, é necessário comparar Voc, Vmp e Imp do painel com os limites do inversor.
Considerando um inversor com tensão máxima de 500V, faixa MPPT de 90 a 450V e corrente de 18A, e painéis Maxeon de 540W (Voc 46,7V, Vmp 39,3V e Imp 13,76A), é possível conectar até 10 painéis em série pelo Voc.
Em caso de dúvidas, entre em contato pelo (31) 3479-1400 e fale com um especialista!
4.O que preciso para projetar um sistema Off-Grid?
Primeiro, você calcula quanto a casa consome por dia, somando o consumo de todos os equipamentos (informação encontrada na etiqueta dos aparelhos ou na conta de luz mensal).
Depois define por quantos dias quer ter energia mesmo sem sol, para saber quanta energia precisa ficar armazenada nas baterias e em seguida, escolhe as baterias que consigam guardar essa energia.
Após isso, é necessário calcular a quantidade de painéis solares com base no consumo diário já considerando as perdas do sistema e as horas de sol da região.
Por fim, escolhe um inversor com potência suficiente para ligar os aparelhos com segurança.
Ficou com dúvida em como dimensionar o seu sistema? Não se preocupe! Entre em nosso dimensionador Off Grid e converse com um especialista!
Assista nosso vídeo de dimensionamento de um sistema Off Grid: https://youtu.be/rxbrHgDoHK0
5. O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.
Acessórios recomendados (Não Inclusos)
Baterias: utilizada para armazenar a energia gerada pelo painel solar. Quando não há radiação solar, as baterias desempenham um papel essencial: continuam fornecendo eletricidade para os inversores que irão alimentar as cargas de sua residência!
Recomendações para baterias de chumbo ácido:
Tensão do banco de baterias | Quantidade de painéis* | Baterias indicadas |
12V | 2 painéis de 540W | 3 baterias de 234Ah |
4 painéis de 540W | 6 baterias de 234Ah | |
24V | 3 painéis de 540W | 4 baterias de 234Ah |
4 painéis de 540W | 6 baterias de 234Ah |
*Recomendações baseadas sem considerar o uso bifacial do painel, em 5h de sol pleno, 50% de descarga das baterias de chumbo ácido e controlador de carga com tecnologia MPPT.

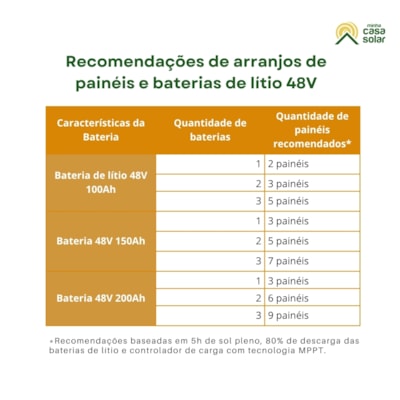

Recomendações de arranjos de painéis e baterias lítio de 48V
Características da Bateria | Quantidade de baterias | Quantidade de painéis recomendados* |
Bateria de lítio 48V 100Ah | 1 | 2 painéis de 540W |
2 | 3 painéis de 540W | |
3 | 5 painéis de 540W | |
Bateria 48V 150Ah | 1 | 3 painéis de 540W |
2 | 5 painéis de 540W | |
3 | 7 painéis de 540W | |
Bateria 48V 200Ah | 1 | 3 painéis de 540W |
2 | 6 painéis de 540W | |
3 | 9 painéis de 540W |
*Recomendações baseadas em 5h de sol pleno, 80% de descarga das baterias de lítio e controlador de carga com tecnologia MPPT.
Inversores: caso você precise alimentar um equipamento de 127/220V, é necessário utilizar um inversor. Ele é usado para transformar a energia produzida pelos módulos solares de corrente contínua (CC) em corrente alternada (CA). A energia CA é a utilizada na maioria dos equipamentos de nossa casa, como notebooks, televisões, entre outros.
Cabos elétricos: os cabos elétricos asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos e adquira os melhores cabos do mercado, com mínima perda e máxima segurança.
Lembre-se: O uso de cabos adequadamente dimensionados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!
Suportes para os painéis fotovoltaicos: a qualidade dos suportes para fixação dos painéis fotovoltaicos é essencial para o seu sistema solar. Para garantir a segurança da fixação entre na seção estruturas de fixação do nosso site e adquira os melhores produtos.
Controlador de carga: o controlador de carga realiza o controle de carga e descarga dos bancos de baterias colaborando com a vida útil das baterias.

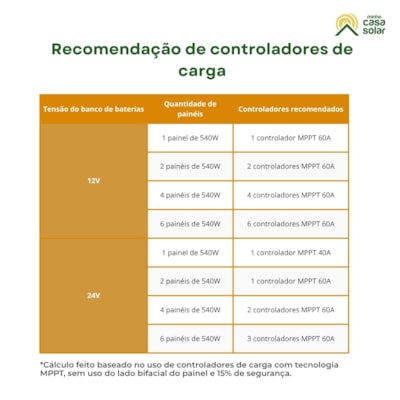

Recomendação de controladores de carga
Tensão do banco de baterias | Quantidade de painéis* | Controladores recomendados |
12V | 1 painel de 540W | 1 controlador MPPT 60A |
2 painéis de 540W | 2 controladores MPPT 60A | |
4 painéis de 540W | 4 controladores MPPT 60A | |
6 painéis de 540W | 6 controladores MPPT 60A | |
24V | 1 painel de 540W | 1 controlador MPPT 30A |
2 painéis de 540W | 1 controlador MPPT 60A | |
4 painéis de 540W | 2 controladores MPPT 60A | |
6 painéis de 540W | 3 controladores MPPT 60A |
*Cálculo feito baseado no uso de controladores de carga com tecnologia MPPT, sem uso do lado bifacial do painel e 15% de segurança.
Garantia
O módulo oferece 12 anos de garantia contra defeitos de fabricação, garantindo tranquilidade e confiabilidade para o investimento. Também possui certificação no Inmetro (004604/2025), atendendo aos padrões de qualidade e segurança exigidos no Brasil.
O painel solar conta com 12 anos de garantia contra defeitos de fabricação, já incluindo os 90 dias de garantia legal, conforme previsto no Código de Defesa do Consumidor. Essa garantia assegura que o produto foi fabricado seguindo padrões de qualidade e desempenho, oferecendo maior segurança e confiabilidade ao consumidor.
Caso seja necessário acionar a garantia, basta preencher o formulário de solicitação através do link:
https://formularios-minhacasasolar.bitrix24.site/painelsolar/
Após o envio do formulário, nossa equipe técnica realizará a análise das informações e entrará em contato para dar continuidade ao atendimento.
Se tiver dúvidas sobre como preencher o formulário corretamente, recomendamos assistir ao vídeo explicativo disponível em:
https://www.youtube.com/watch?v=lJwMe-KBJOc&list=PLvfFDIb_tzG16EVHsGhPE0v2V_vINFVf9&index=
A garantia não cobre danos causados por instalação incorreta, manuseio inadequado, modificações no produto, uso fora das especificações técnicas do fabricante, impactos ou quedas, transporte inadequado após a entrega ou danos causados por eventos extremos, como enchentes, incêndios, descargas atmosféricas ou outras situações de força maior.
Em caso de dúvidas ou necessidade de suporte, entre em contato com nossa equipe através do telefone (31) 3479-1400, onde poderemos orientar sobre o processo de garantia e demais informações técnicas.
