Apresentação
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

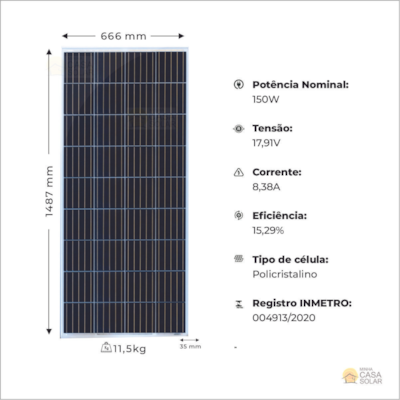

Dados elétricos Painel Policristalino 150w Resun
Potência máxima (Pmax): 150Wp
Número de células: 36
Tensão de máxima potência (Vmp): 17,91V
Corrente da máxima potência (Imp): 8,38A
Tensão de circuito aberto (Voc): 22,3V
Corrente do curto-circuito (Isc): 8,82A
Tipo de células: Silício Policristalino
Eficiência do módulo: 15,29%
Dimensões: 1487x666x35 mm
Peso: 11,5Kg
Registro INMETRO: 004913/2020
Especificações Conector MC4
Corrente nominal: 30A
Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
Faixa de temperatura: -40°C a 90°C
Grau de proteção: IP67
Material de contato: cobre estanhado
Peso: 30g
Comprimento: 6 cm (cada peça)
Especificações Cabo Solar Flexível
Seção do condutor: 6mm²
Comprimento do cabo: 1m (cada quantidade adquirida)
Diâmetro nominal do condutor: 2,91mm
Espessura média mínima da cobertura: 0,8mm
Espessura média mínima da isolação: 0,7mm
Diâmetro nominal externo: 7,4mm
Resistência Ôhmica Máxima do Cabo (Ω/KM): 3,39mm
Cor: Preta
Normas: NBR NM-280, NBR 16690, NBR 16612, IEC 60228 e NBR 5410
Garantia: 25 anos contra defeitos de fabricação
Downloads
Usos Mais Comuns
Sistemas fotovoltaicos residenciais Off Grid de pequeno porte
Eletrificação de casas, sítios e fazendas distantes da rede elétrica
Equipamentos de internet e telefonia rural
Iluminação de vias públicas e iluminação residencial
Sistemas de emergência
Sinalização marítima, de estradas e ferrovias
Telecomunicações em geral
Acessórios Recomendados (Não Inclusos)
Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
Suportes para os painéis fotovoltaicos - Clique Aqui para acessar a sessão de suportes para módulos fotovoltaicos

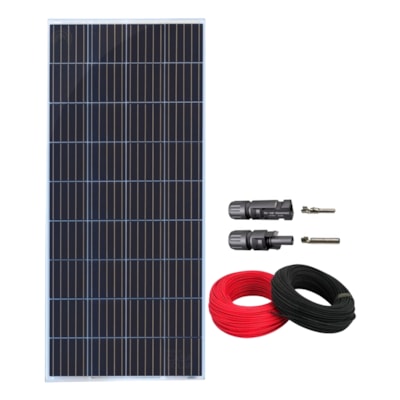

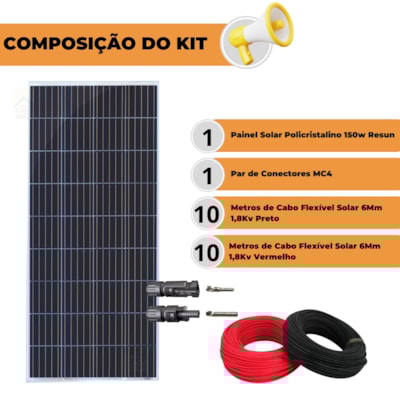

Itens Inclusos

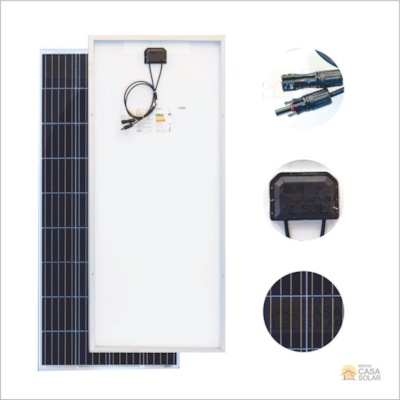

1 un. – Painel Solar 150w Policristalino RS6E - Resun
1 un. – Par De Conectores Mc4 Para Cabos 4Mm A 6Mm - Multicontact
10 un. – Cabo Flexivel Solar 6Mm 1,8Kv Preto
10 un. – Cabo Flexivel Solar 6Mm 1,8Kv Vermelho
