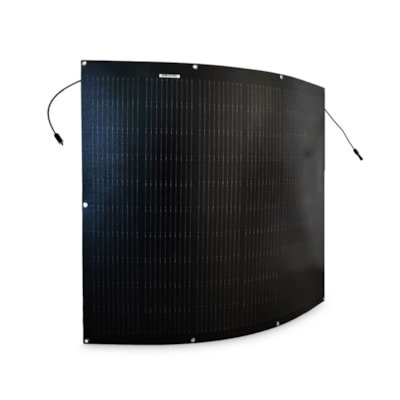

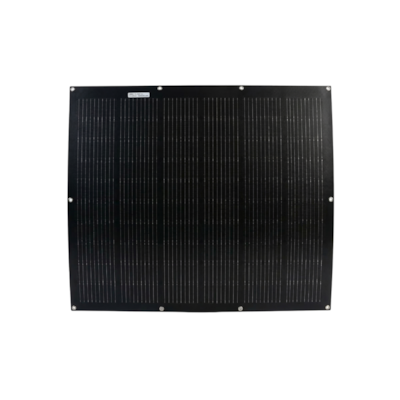

Painel Solar Flexível 220W Monocristalino Renepv - ZJNAC-220F

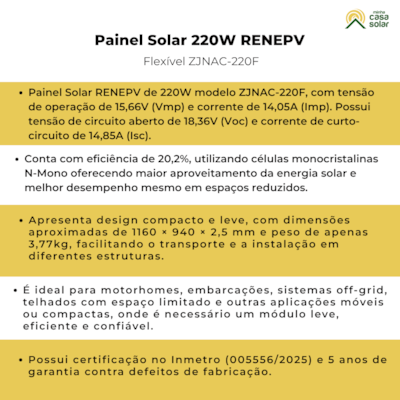

O Painel Solar flexível da RENEPV de 220W do modelo ZJNAC-220F possui certificação classe A no Inmetro e 15,66V (Vmp) e 14,05A (Imp). Ocupa apenas 1,09m2, sendo ideal para motorhomes, embarcações, entre outras aplicações móveis e compactas. Conta com eficiência de 20,2%, com classificação A no Inmetro e 5 anos de garantia contra defeitos de fabricação.


Diferenciais do painel solar RENEPV - ZJNAC-220F

Atenção! Evite  dobras  excessivas:  embora  o  painel  flexível  possa  ser  dobrado,  a  dobra  excessiva  afetará  seu  desempenho  e  até  causará  danos.

Especificações Elétricas (STC)

Os dados abaixo referem-se às Condições Padrão de Teste (STC: Irradiância 1000 W/m², Temperatura da Célula 25°C, AM 1.5).

Potência de Pico (Pmax): 220W

Tensão de Máxima Potência (Vmp): 15,66V

Corrente de Máxima Potência (Imp): 14,05A

Tensão de Circuito Aberto (Voc): 18,36V

Corrente de Curto-Circuito (Isc): 14,85A

Eficiência do Módulo: 20,2%

Tolerância de Potência: 0 a +5 W

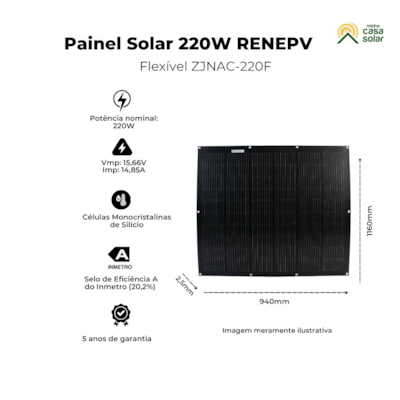

Dimensões: 1160*940*2.5

Peso:  3,77kg

Características Mecânicas e Materiais

Tipo de Célula: Monocristalina N-Type (182 x 95,8 mm)

Folha Frontal: Membrana composta de ETFE (resistente e durável)

Folha Traseira: Membrana composta de PET

Caixa de Junção: Classificação IP67, com 2 diodos

Cabos e Conectores: Cabos de 2,5 mm² e conectores compatíveis com MC4 (IP67)

Parâmetros de Operação

Temperatura de Operação: -45°C a +85°C

Tensão Máxima do Sistema: 1000 V (DC)

Fusível de Série Máximo: 15 A

Usos mais comuns em sistema Off-Grid:

Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT e/ou PWM);

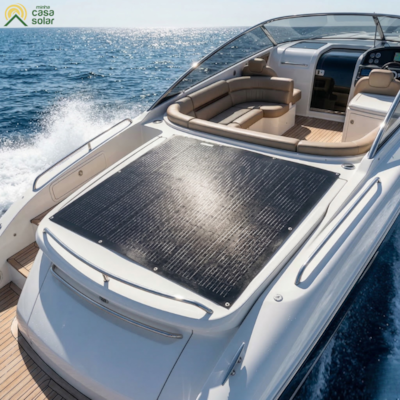

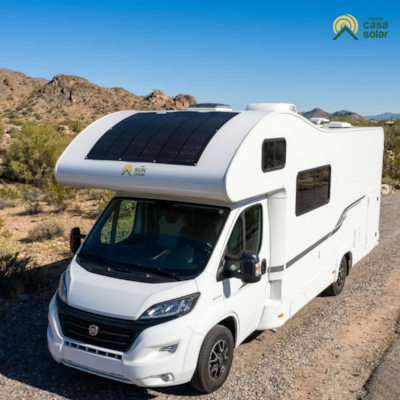

Aplicações em telhados frágeis, fachadas e superfícies curvas, além de pouca área de telhado disponível, como motorhomes, embarcações, caminhões, food trucks e trailers;

Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.

Usos mais comuns em sistema On-Grid:

Microgeração solar de energia em sistemas conectados à rede (Grid-Tie) residenciais e comerciais à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;

Sistemas de geração híbridos com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);

Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).

Painel Solar Flexível 220W Monocristalino Monofacial RENEPV - ZJNAC-220F

1. Quantos kWh gera uma placa solar de 220W e quanto posso economizar?

O painel solar 220W produz em média de 880W por dia e 26,4kW ao mês, considerando 5 horas diárias de sol pleno e 20% de perdas. Já a economia depende do valor do kWh na sua conta de luz. No Brasil geralmente fica entre R$0,80 e R$1,20 por kWh (variando por estado e bandeiras tarifárias). Veja na tabela abaixo a economia estimada mensalmente!

Resumindo: um painel de 220W costuma gerar uma economia aproximada de R$20 a R$31,60 por mês.


2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?

Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência. Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família.  Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp).

3. Como é feita a instalação do módulo solar fotovoltaico?

O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação correta, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.

4. O que preciso para projetar um sistema Off-Grid?

- Primeiro, você calcula quanto a casa consome por dia, somando o consumo de todos os equipamentos (informação encontrada na etiqueta dos aparelhos ou na conta de luz mensal).

- Depois define por quantos dias quer ter energia mesmo sem sol, para saber quanta energia precisa ficar armazenada nas baterias e em seguida, escolhe as baterias que consigam guardar essa energia.

- Após isso, é necessário calcular a quantidade de painéis solares com base no consumo diário já considerando as perdas do sistema e as horas de sol da região.

- Por fim, escolhe um inversor com potência suficiente para ligar os aparelhos com segurança.

Ficou com dúvida em como dimensionar o seu sistema? Não se preocupe! Entre em nosso dimensionador Off Grid e converse com um especialista!

Assista nosso vídeo de dimensionamento de um sistema Off Grid: https://youtu.be/rxbrHgDoHK0

5. O que preciso para montar um sistema On-Grid?

Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.

Baterias: utilizada para armazenar a energia gerada pelo painel solar. Quando não há radiação solar, as baterias desempenham um papel essencial: continuam fornecendo eletricidade para os inversores que irão alimentar as cargas de sua residência!

Inversores: caso você precise alimentar um equipamento de 127/220V, é necessário utilizar um inversor. Ele é usado para transformar a energia produzida pelos módulos solares de corrente contínua (CC) em corrente alternada (CA). A energia CA é a utilizada na maioria dos equipamentos de nossa casa, como notebooks, televisões, entre outros.

Cabos elétricos: os cabos elétricos asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos e adquira os melhores cabos do mercado, com mínima perda e máxima segurança.

Lembre-se: O uso de cabos adequadamente dimensionados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!

Suportes  para os painéis fotovoltaicos: a qualidade dos suportes para fixação dos painéis fotovoltaicos é essencial para o seu sistema solar. Para garantir a segurança da fixação entre na seção estruturas de fixação do nosso site e adquira os melhores produtos.

Controlador de carga: o controlador de carga realiza o controle de carga e descarga dos bancos de baterias o recebimento de cargas excessivas.

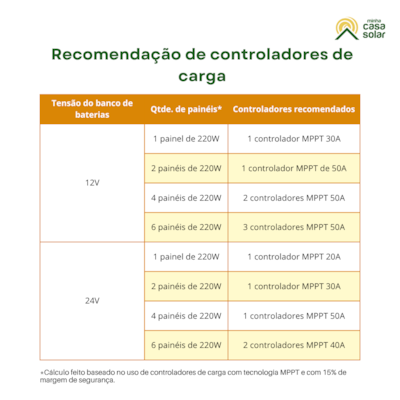

Recomendação de controladores de carga

*Cálculo feito baseado no uso de controladores de carga com tecnologia MPPT, sem uso do lado bifacial do painel e 15% de segurança.

Como acionar a garantia?

Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia. Entre em contato pelo número: (31) 3479-1400 após preencher o formulário abaixo:

https://formularios-minhacasasolar.bitrix24.site/painelsolar/

Em caso de dúvidas para preencher o formulário, basta assistir o vídeo orientativo a seguir:

https://www.youtube.com/watch?v=lJwMe-KBJOc&list=PLvfFDIb_tzG16EVHsGhPE0v2V_vINFVf9&index=

O que invalida a garantia?

- Painel solar com acrílico trincado;

- Instalação em desacordo com o manual de instalação;

- Descaracterização do produto (cortar os cabos);

- Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel
