Sobre o produto

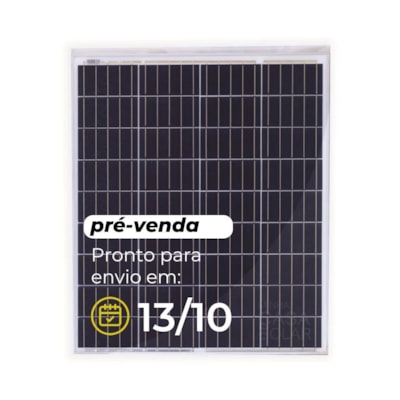

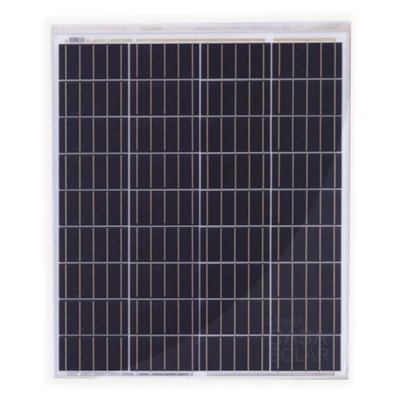

A placa solar 80W possui corrente de 4,08A (Imp) e tensão de 19,6V (Vmp). O RSM-080P gera cerca de 400W ou 20,4A por dia com 5h de sol pleno. Carrega baterias em 12V ou 24V (mín. 2un). Ideal para sistemas Off-Grid de baixo consumo, como iluminação, telecom, segurança, internet e repetidor de sinal. Possui 12 anos de garantia contra defeitos de fabricação.

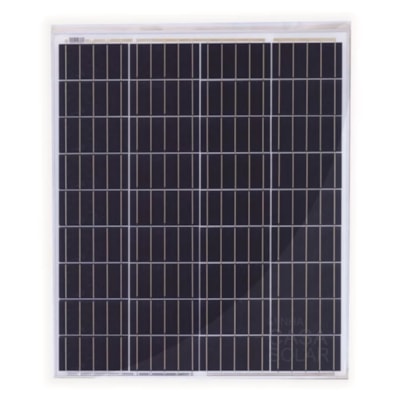

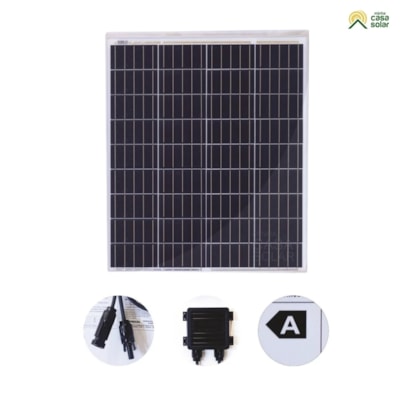

O RSM-080P é um painel solar pequeno para carregamento de baterias em 12V ou 24V em sistemas de baixo consumo de energia. Conta com certificação INMETRO e foi fabricado pela Resun, uma das marcas de módulos fotovoltaicos mais vendidas no Brasil. Possui estrutura firme e resistente para suportar ventos fortes, neve e condições climáticas extremas. Inclui cabo de 90cm com conector tipo MC4 na parte de trás e caixa de junção blindada contra as intempéries, o que colabora com o aumento da vida útil do painel. Mede apenas 770 x 670 x 25mm e pesa 5,6kg.
O painel solar Resun combina células policristalinas de silício e outros componentes, o que simplifica a fabricação e permite excelente preço competitivo no mercado. Também conta com linhas de barramento (busbar) em cada célula que fazem a transmissão da energia produzida, minimizando as perdas. A soma destes recursos técnicos alcança eficiência média de 15,51%.
Este painel solar de 80W possui tolerância positiva de até +5W, ou seja, pode chegar até 85W de potência. Na prática, isso representa uma produção extra de até 750W por mês ou 9kW por ano, considerando 5 horas de Sol pleno (média do Brasil).
Por ser uma placa solar de pequeno porte, é indicada para sistemas de baixo consumo de energia e/ou aplicações com fins específicos, como internet rural, repetidor de sinal, iluminação, telecomunicações, segurança eletrônica, cerca elétrica, câmeras de vigilância (CFTV), além de sinalização marítima, de estradas e ferrovias. Também muito utilizado em embarcações de pequeno porte por ser compacto e leve, como veleiros, lanchas e barcos de pesca. Além disso, seu o tamanho e peso ajudam reduzir o investimento de frete e facilita o transporte para regiões remotas e de difícil acesso.
Para aplicações de iluminação e sinalização, o RSM-080P é indicado para uso junto a controlador de carga que possui função de iluminação noturna automática. Na prática, o painel solar funcionará como uma fotocélula que sinaliza para o controlador de carga que escureceu, liberando energia na saída Load. Neste tipo de aplicação, a placa de 80W alimenta 6 lâmpadas de 10W por até 6h ao dia, considerando 5h de sol pleno.

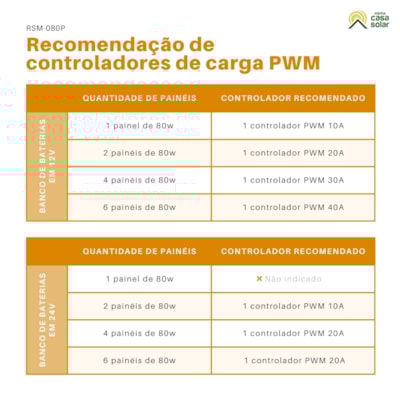

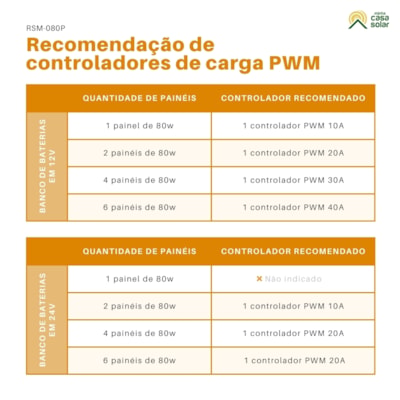

A placa solar de 80W é perfeita para realizar o carregamento de bancos de baterias ligadas em 12V ou 24V, utilizando tanto os econômicos controladores PWM, quanto os eficientes controladores MPPT. Na prática, apenas 01 placa de 80W com 01 controlador de 10A, já consegue carregar baterias ligadas em 12V. Caso for conectar as baterias em 24V, um controlador de 10A pode ser utilizado com até 02 placas solares de 80W.
Sobre a marca
Fundada em 2005, a Resun Group é uma das maiores e mais tradicionais fabricantes de módulos fotovoltaicos na China. Possui um amplo portfólio de painéis solares com excelente relação preço-qualidade, incluindo modelos de pequeno a grande porte. Exporta os seus produtos para várias partes do mundo, como a America Latina, Europa, África e Oriente Médio.
Especificações Técnicas
Potência Nominal (P.max): 80W;
Tensão de circuito aberto (Voc): 23,7V;
Corrente de curto-circuito (Isc): 4,42A;
Tensão na Potência Nominal (Vmp): 19,6V;
Corrente na Potência Nominal (Imp): 4,08A;
Eficiência do módulo (%): 15,51%;
Tolerância positiva: 0 ~ +5W
Temperatura de operação: -40 ~ +85ºC;
Tensão máxima do sistema: 1000V;
Capacidade máxima do fusível em série: 15A;
Número de células: 36 [4x9 (156x78mm)];
Tipo de célula: Policristalina, 4 ou 5BB;
Vidro, espessura e tipo: Vidro temperado de 3,2mm;
Estrutura: Liga de alumínio anodizado;
Caixa de Conexão: IP65 ou IP67, 1 Diodo;
Cabo: 2,5mm² com comprimento de 900mm (com conector acoplado);
Conector: Compatível com MC4;

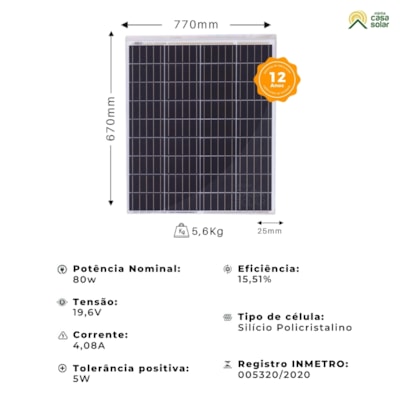

Dimensões do módulo: 770 x 670 x 25mm;
Peso: 5,6kg;
Registro INMETRO: 005320/2020
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos mais comuns
Usos mais comuns em sistemas Off-Grid
Sistema isolado da rede elétrica convencional (Off-Grid) com controlador de carga e baterias. Ideal para aplicações de baixo consumo de energia, como:
• Equipamentos de internet, telefonia rural e repetidor de sinal;
• Iluminação de portarias, guaritas, jardins e áreas externas;
• Iluminação de emergência;
• Segurança eletrônica, como alarmes e câmeras de vigilância (CFTV);
• Eletrificador de cerca rural;
• Sinalização marítima, de estradas e ferrovias;
• Bombeamento de água de pequeno porte e bebedouro de animais.
Itens inclusos
- Placa solar de 80W, modelo RSM-080P da marca Resun. Possui cabos fotovoltaicos de 2.5mm² com cerca de 90cm e conectores MC4 na pontas, já conectados à caixa de junção do painel.
Downloads
Downloads:
Perguntas Frequentes

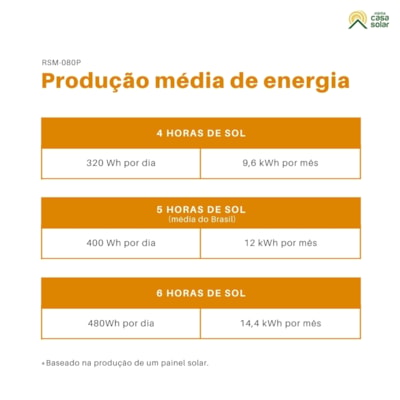

1. Quantos kWh gera uma placa solar de 80W?

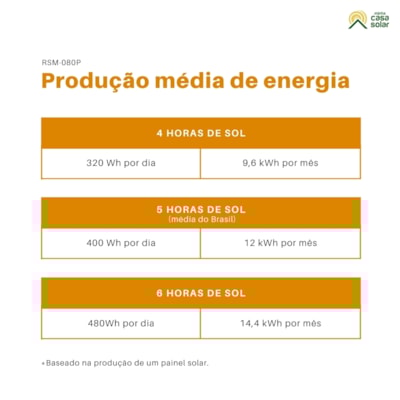

Esse painel solar de 80W gera em média de 400W por dia e 12kW ao mês, considerando 5 horas de sol pleno.
2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?
Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.
Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família. Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de painéis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.
3. Como é feita a instalação do módulo solar fotovoltaico?

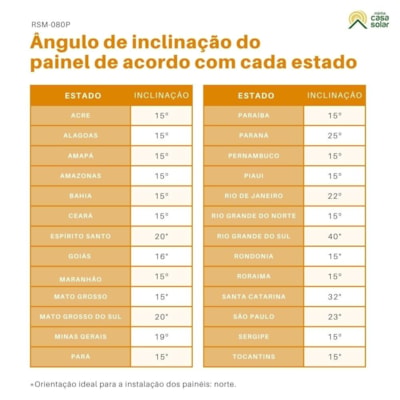

O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.
A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.
É recomendado, e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira.
Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.
4. O que preciso para projetar um sistema Off-Grid?

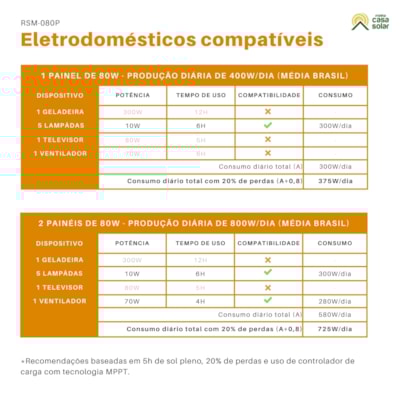

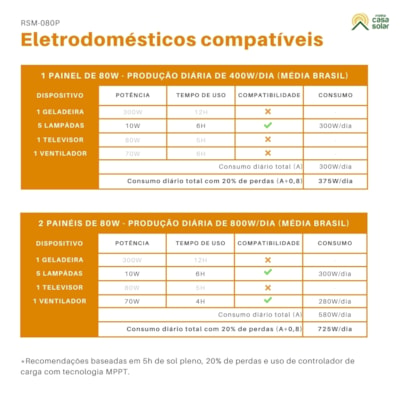

Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas.
Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.
Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares.
Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.
5. O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.
Acessórios Recomendados
• Controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a preservação da vida útil das baterias. Visite a seção de Controladores de Carga.

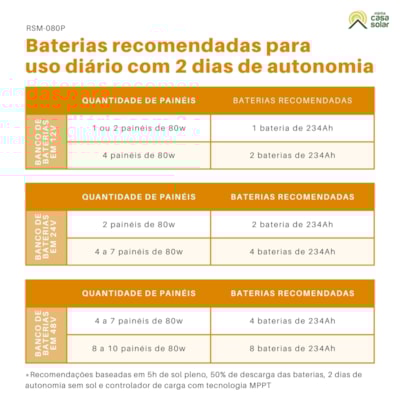

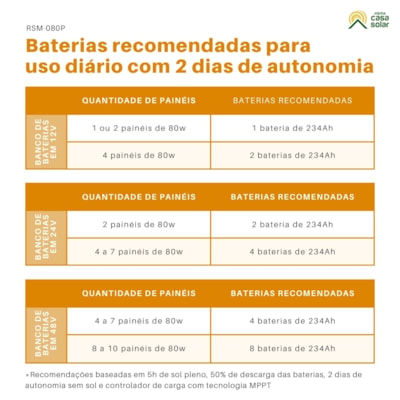

• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.
• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Garantia
O Painel Solar da Resun tem 12 anos de garantia contra defeitos de fabricação. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia. Abra o chamado por este formulário ou entre em contato pelo número: (31) 3517-9069.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Veja as condições gerais que invalidam a garantia.
