Sobre o Produto
A placa solar monocristalina 80W tem corrente de 4,29A (Imp) e tensão de 18,65V (Vmp). Gera 400W por dia, com 5h de sol pleno. Ideal para sistemas Off-Grid com eletrônicos de baixo consumo de energia, com lâmpadas, telecom, segurança e repetidor de sinal. Carrega baterias em 12V ou 24V (mín. 2un). Tem 12 anos de garantia contra defeitos de fabricação.

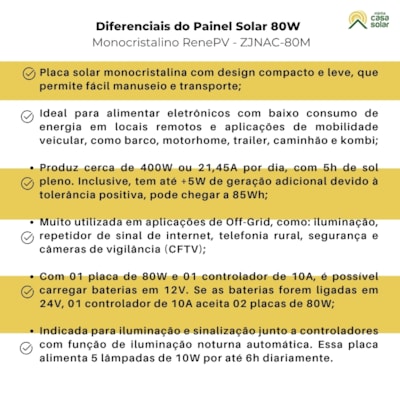

Diferenciais do Painel Solar Monocristalino 80W Renepv - ZJNAC-80M
| Placa solar monocristalina com design compacto e leve, que permite fácil manuseio e transporte; |
| Ideal para alimentar eletrônicos com baixo consumo de energia em locais remotos e aplicações de mobilidade veicular, como barco, motorhome, trailer, caminhão e kombi; |
| Produz cerca de 400W ou 21,45A por dia, com 5h de sol pleno. Inclusive, tem até +5W de geração adicional devido à tolerância positiva, pode chegar a 85Wh; |
| Muito utilizada em aplicações de Off-Grid, como: iluminação, repetidor de sinal de internet, telefonia rural, segurança e câmeras de vigilância (CFTV); |
| Com 01 placa de 80W e 01 controlador de 10A, é possível carregar baterias em 12V. Se as baterias forem ligadas em 24V, 01 controlador de 10A aceita 02 placas de 80W; |
| Indicada para iluminação e sinalização junto a controladores com função de iluminação noturna automática. Essa placa alimenta 5 lâmpadas de 10W por até 6h diariamente. |

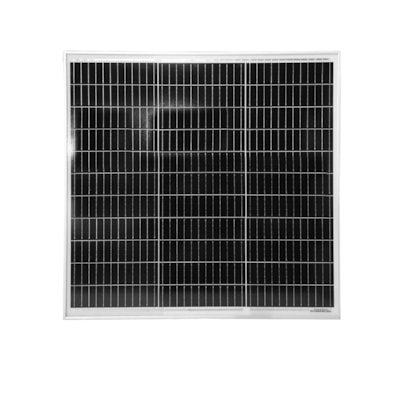

O ZJNAC-80M é um módulo solar compacto e leve, ideal para pequenos sistemas Off-Grid (com baterias) que atende aparelhos com baixo consumo de energia como lâmpadas LED, repetidor de sinal de internet, telefonia rural, segurança e câmeras de vigilância (CFTV).

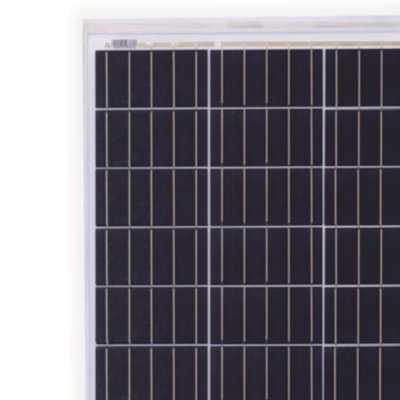

O moderno painel solar RenePV utiliza 33 células monocristalinas, reconhecidas por sua estrutura mais pura que favorece a condução elétrica e melhora o desempenho em comparação com as policristalinas. Cada célula conta com múltiplas linhas de barramento (busbar), que otimizam o transporte da energia gerada, reduzindo as perdas. O resultado dessa combinação de tecnologias é uma eficiência média de 18,8%.
Este painel solar de 80W possui tolerância positiva de até +5W, ou seja, pode chegar até 85W de potência. Na prática, isso representa uma produção extra de até 425W/dia, considerando 5 horas de Sol pleno (média do Brasil).

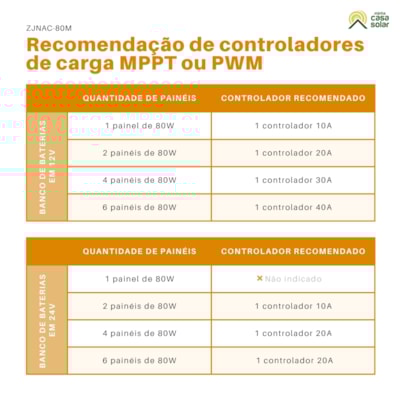

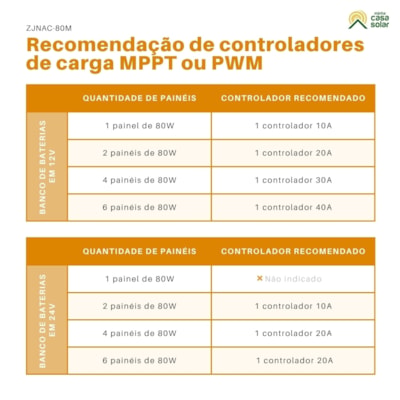

É possível carregar baterias de 12V com um painel solar de 80W e um controlador de carga de 10A. Em baterias de 24V, um controlador de 10A suporta até 02 placas de 80W. O versátil painel de 80W pode ser utilizado tanto os econômicos controladores PWM, quanto os eficientes controladores MPPT.
Em aplicações de iluminação e sinalização, é uma boa dica é instalar junto a controlador com função de iluminação noturna automática. Desta maneira, quando o painel parar de gerar energia, o controlador ativa a saída LOAD automaticamente por entender que escureceu, sendo preciso iluminação/sinalização. Na prática, essa placa alimenta 05 lâmpadas de 10W por até 6h diariamente ou 03 lâmpadas por até 12h no dia.
O ZJNAC-80M é perfeito para aplicações de mobilidade veicular em motorhomes, trailers, caminhões e barcos porque tem design compacto e leve (pesa apenas 4,7kg). Além disso, esses fatores colaboram com a redução do investimento no frete e facilita o transporte para regiões remotas e de difícil acesso.
Sobre a marca
Fundada em 2013, a RenePV (Ningbo Zhongyi New Energy), é uma grande fabricante internacional de módulos fotovoltaicos com três fábricas e 5GW de capacidade instalada. Possui amplo portfólio de painéis solares monofaciais e bifaciais para aplicações isoladas da rede (Off-Grid), híbridas e conectadas na rede (On-Grid).

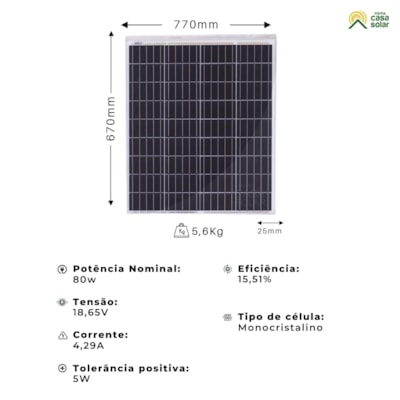

Especificações Técnicas
Potência Nominal (P.max): 80W
Tensão de circuito aberto (Voc): 22,57V
Corrente de curto-circuito (Isc): 4,45A
Tensão na Potência Nominal (Vmp): 18,65V
Corrente na Potência Nominal (Imp): 4,29A
Eficiência do módulo (%): 18,8%
Tolerância positiva: 0 ~ +5W
Temperatura de operação: -40 ~ +85ºC
Tensão máxima do sistema: 1000V
Capacidade máxima do fusível em série: 15A
Número de células: 33
Tipo de célula: Monocristalina
Vidro, espessura e tipo: Vidro temperado de 3,2mm
Estrutura: Liga de alumínio anodizado
Caixa de Conexão: IP67, 1 Diodo
Cabo: 2,5mm² de espessura
Conector: Compatível com MC4

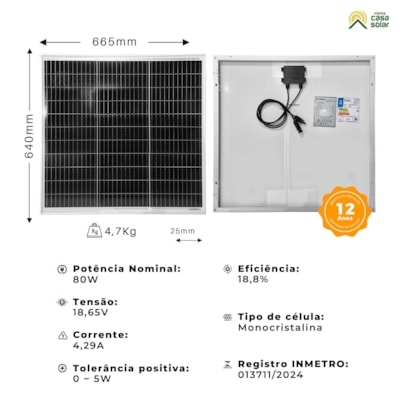

Dimensões do módulo: 640 x 665 x 25mm
Peso: 4,7kg
Registro INMETRO: 013711/2024
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos Mais Comuns
Usos mais comuns em sistemas Off-Grid
Sistema isolado da rede elétrica convencional (Off-Grid) com controlador de carga e baterias. Ideal para aplicações de baixo consumo de energia, como:
- Equipamentos de internet, telefonia rural e repetidor de sinal;
- Iluminação de portarias, guaritas, jardins e áreas externas;
- Iluminação de emergência;
- Segurança eletrônica, como alarmes e câmeras de vigilância (CFTV);
- Eletrificador de cerca rural;
- Sinalização marítima, de estradas e ferrovias;
- Bombeamento de água de pequeno porte e bebedouro de animais.
Itens Inclusos
Veja os itens inclusos na embalagem:

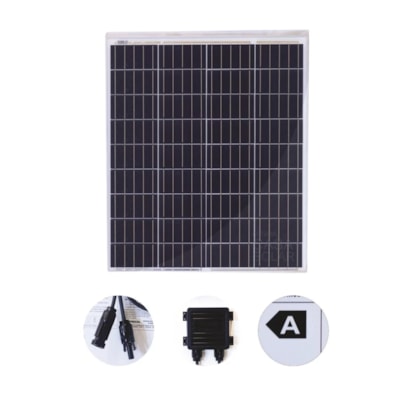

- 1 Placa solar de 80W, modelo ZJNAC-80M da marca RenePV. Possui cabos fotovoltaicos de 2.5mm², já conectados à caixa de junção do painel. O produto não acompanha conectores extras.
Download
Perguntas Frequentes

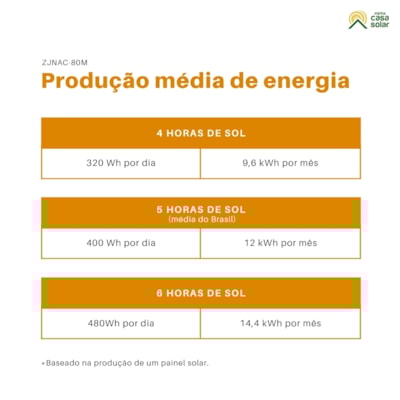

1. Quantos kWh gera uma placa solar de 80W?
Esse painel solar de 80W gera em média de 400W por dia e 12,0kW ao mês, considerando 5 horas de sol pleno.
2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?
Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.
Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família. Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de painéis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.
3. Como é feita a instalação do módulo solar fotovoltaico?
O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.
Ângulo de inclinação do painel de acordo com cada estado
Estado | Inclinação |
Acre | 15° |
Alagoas | 15° |
Amapá | 15° |
Amazonas | 15° |
Bahia | 15° |
Ceará | 15° |
Espírito Santo | 20° |
Goiás | 16° |
Maranhão | 15° |
Mato Grosso | 15° |
Mato Grosso do Sul | 20° |
Minas Gerais | 19° |
Pará | 15° |
Paraíba | 15° |
Paraná | 15° |
Pernambuco | 15° |
Piauí | 15° |
Rio de Janeiro | 15° |
Rio Grande do Norte | 15° |
Rio Grande do Sul | 15° |
Rondônia | 16° |
Roraima | 15° |
Santa Catarina | 20° |
São Paulo | 19° |
Sergipe | 15° |
Tocantins | 15° |
*Orientação ideal para a instalação dos painéis: norte.
A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.
É recomendado, e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira.
Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.
4. O que preciso para projetar um sistema Off-Grid?
Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas.
Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.
Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares.
Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.

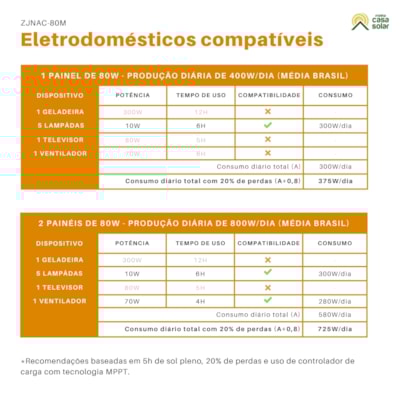

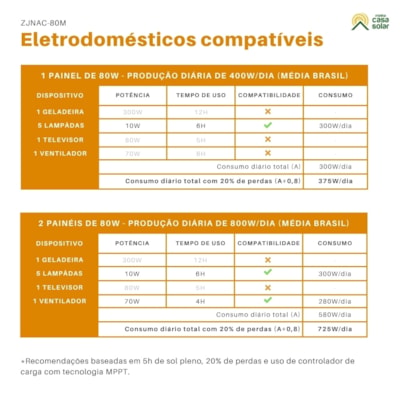

Eletrodomésticos Compatíveis
1 painéis de 80W - Produção diária de 400W/dia (Média Brasil) | ||||
Dispositivo | Potência | Tempo de Uso | Compatibilidade | Consumo |
1 Geladeira | 300W | 12h | Incompatível | - |
5 lâmpadas | 10W | 6h | Compatível | 300W/Dia |
1 televisor | 80W | 5h | Incompatível | - |
1 ventilador | 70W | 6h | Incompatível | - |
Consumo diário total (A) | 300W/dia | |||
Consumo diário total com 20% de perdas (A÷0,8) | 375W/dia | |||
2 painéis de 80W - Produção diária de 800W/dia (Média Brasil) | ||||
Dispositivo | Potência | Tempo de Uso | Compatibilidade | Consumo |
1 Geladeira | 300W | 12h | Incompatível | - |
5 lâmpadas | 10W | 6h | Compatível | 300W/Dia |
1 televisor | 80W | 5h | Incompatível | - |
1 ventilador | 70W | 4h | Compatível | 280W/Dia |
Consumo diário total (A) | 580W/dia | |||
Consumo diário total com 20% de perdas (A÷0,8) | 725W/dia | |||
*Recomendações baseadas em 5h de sol pleno, 20% de perdas e uso de controlador de carga com tecnologia MPPT.
5. O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.O controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias.
Visitar a sessão de Controladores de CargaA bateria estacionária armazena a energia captada/gerada pelo painel solar. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.
Visite a sessão de baterias solares..Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Garantia
A RenePV garante que seus módulos solares não terão defeitos de qualidade relacionados a design, materiais ou produção, seguindo os requisitos normais de aplicação. Caso ocorram problemas de qualidade dentro de 12 anos, a partir da data de garantia, a RenePV tomará as medidas necessárias após verificação.
Como acionar a garantia da RenePV?
Caso seja identificado alguma imperícia, dentro do prazo de garantia do fabricante, procure diretamente os canais de suporte técnico da Minha Casa Solar.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Entre outras condições gerais que invalidam a garantia.
Trocas e devoluções
De acordo com o Art. 49. do CDC (Código de Direito do Consumidor), o prazo de troca e devolução é de até 7 (sete) dias corridos, contados a partir da data de entrega. Para solicitar, entre em contato com o Setor de Atendimento ao Consumidor (SAC) por WhatsApp ou ligação: (31) 2517-9069.
