Sobre o Produto

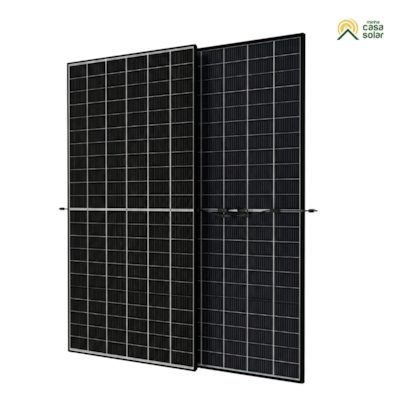

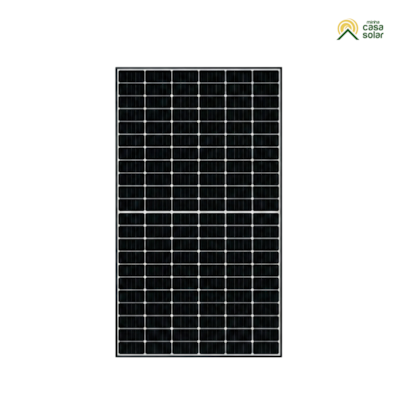

O Painel Solar TSUN TS700S9T-132GAH é um módulo bifacial monocristalino com tecnologia HJT, projetado para aplicações de alta performance em usinas solares, sistemas comerciais e projetos de grande porte. Possui potência nominal de 700W, com tolerância positiva de 0 a +3%. Conta com 132 células HJT-Type monocristalinas (6×22), que oferecem alta eficiência energética de 22,5% em STC, além de excelente desempenho térmico, com coeficiente de potência de -0,24%/°C, reduzindo perdas em ambientes de alta temperatura. O fator bifacial de referência é de 90% ±5%, permitindo ganho adicional de geração por reflexão na face traseira.
Suas dimensões são 2384 × 1303 × 33 mm, com peso de 38,5 kg, e construção robusta em vidro duplo de 2,0 mm, frontal com revestimento antirreflexo e traseiro reforçado termicamente, garantindo maior durabilidade, resistência mecânica e vida útil prolongada. A moldura é em poliuretano, e a caixa de junção possui classificação IP68, assegurando total proteção contra poeira e água. Ele opera com tensão máxima do sistema de até 1500 VDC (IEC) e suporta fusível em série de até 35 A, sendo ideal para strings longas e projetos de alta tensão. Em condições STC, apresenta tensão de máxima potência de 41,78 V, corrente de máxima potência de 16,76 A, tensão de circuito aberto de 49,77 V e corrente de curto-circuito de 17,81 A.
Especificações Técnicas
Especificações Elétricas (STC)
- Potência Máxima (Pmax): 700W
- Eficiência do Módulo (STC): 22,5%
- Tensão Máxima de Potência (Vmp): 41,78V
- Corrente Máxima de Potência (Imp): 16,76A
- Tensão de Circuito Aberto (Voc): 49,77V
- Corrente de Curto-Circuito (Isc): 17,81A
Parâmetros Térmicos
Faixa de Temperatura de Operação: -40 °C a +85 °
- Coeficiente de Temperatura de Pmax: -0,24 %/°C
- Coeficiente de Temperatura de Voc: -0,22 %/°C
- Coeficiente de Temperatura de Isc: +0,04 %/°C
- Temperatura Nominal da Célula (NOCT): 45 ±2 °C
Especificações do Sistema
- Tensão Máxima do Sistema: 1500 VDC (IEC)
- Fusível Máximo em Série: 35A
- Tolerância de Potência: 0 ~ +3 %
- Fator Bifacial de Referência: 90 ±5 %
Especificações Mecânicas
- Tipo de Célula: HJT-Type Monocristalina
- Número de Células: 132 (6 × 22)

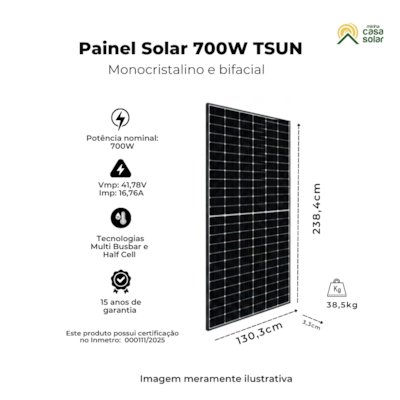

- Dimensões: 2384 × 1303 × 33 mm
- Peso: 38,5 kg
- Vidro Frontal: Vidro de 2,0 mm com revestimento antirreflexo
- Vidro Traseiro: Vidro de 2,0 mm reforçado termicamente
- Moldura: Poliuretano
- Caixa de Junção: Classificação IP68
Ganho de Potência Bifacial – Painel 700W
Ganho Bifacial de 5%
- Potência Máxima (Pmax): 735W
- Eficiência do Módulo (STC): 23,66%
Ganho Bifacial de 15%
- Potência Máxima (Pmax): 805W
- Eficiência do Módulo (STC): 25,91%
*Condições de teste: Irradiância solar de 1000 W/m², temperatura da célula de 25 °C e massa de ar AM 1.5
