Apresentação
A placa solar Sunova de 670W produz corrente de 17,63A (Imp) e tensão de 38,02V (Vmp). Mede 2,3m x 1,3m e ocupa apenas 3,1m², aproveitando ao máximo o espaço em aplicações com restrição de área, como em veículos, embarcações e telhados de galpões comerciais. O SS-670-66MDH-G12 é compatível com modernos inversores On-Grid e carrega bancos de baterias com controladores MPPT em 12V/24V. Tem durabilidade superior e conta com 15 anos de garantia contra defeitos de fabricação.

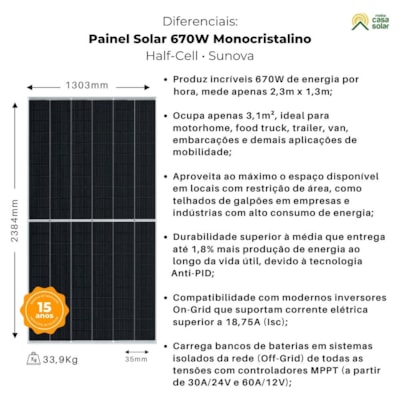

| Produz incríveis 670W de energia por hora, mede apenas 2,3m x 1,3m; |
| Ocupa apenas 3,1m², ideal para motorhome, food truck, trailer, van, embarcações e demais aplicações de mobilidade; |
| Aproveita ao máximo o espaço disponível em locais com restrição de área, como telhados de galpões em empresas e indústrias com alto consumo de energia; |
| Durabilidade superior à média que entrega até 1,8% mais produção de energia ao longo da vida útil, devido à tecnologia Anti-PID; |
| Compatibilidade com modernos inversores On-Grid que suportam corrente elétrica superior a 18,75A (Isc); |
| Carrega bancos de baterias em sistemas isolados da rede (Off-Grid) em todas as tensões com controladores MPPT (a partir de 30A/24V e 60A/12V). |

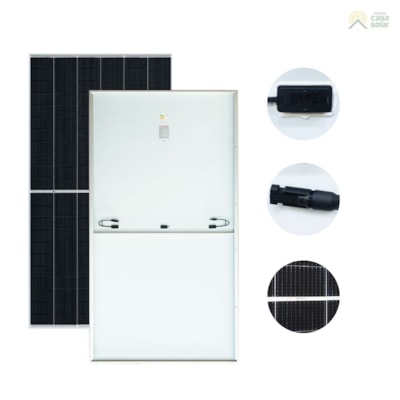

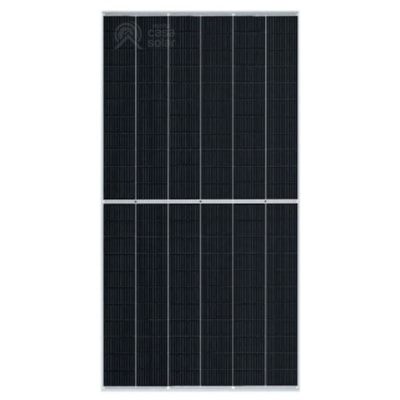

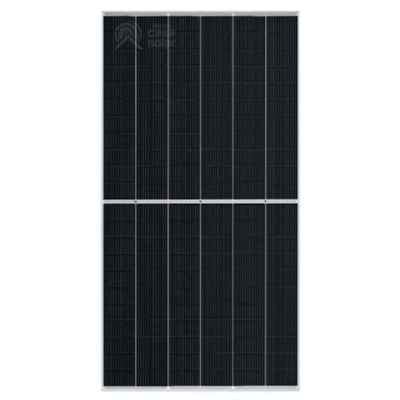

O painel solar SS-670-66MDH-G12 é fabricado pela Sunova Solar com vidro temperado de alta transmitância, moldura de alumínio anodizado, mede 2384 x 1303 x 35 mm e pesa 33,9kg. Tem uma estrutura firme e resistente para suportar ventos fortes, neve e condições climáticas extremas. Além disso, sua caixa de junção tem IP68 e já vem com cabo integrado de 30cm.
Esse painel solar de 670W possui alta eficiência energética de 21,6% por reunir as tecnologias mais recentes, como células monocristalinas tipo Half-Cell com PERC que aumentam a captura e aproveitamento da luz do sol em momentos com presença de sombras, como o amanhecer, entardecer e tempo nublado. Enquanto um lado está sombreado, a outra metade continua produzindo energia sem nenhuma interferência. Outro recurso tecnológico que colabora com o desempenho, são as 12 linhas de barramento (Busbar) que transportam a energia produzida por cada célula fotovoltaica, minimizando as perdas.
O painel de 670W foi pensado para aproveitar ao máximo o espaço disponível em aplicações com restrição de área, como sistemas fotovoltaicos em telhados de condomínios de empresas, galerias de lojas e galpões comerciais. Também é bastante recomendado para aplicações de mobilidade veicular em motorhome, trailer, van, food truck, barco e lancha. Isso porque entrega até 22% (120W) mais potência enquanto ocupa apenas 0,52m² a mais, comparado com uma placa de 550W. Essa diferença representa uma produção extra de 18kW ao mês e 216kW por ano.
Além disso, tem durabilidade superior, preservando sua potência em até 84,8% devido à tecnologia Anti-PID. Ela reduz a degradação das células, a perda de potência acontece em um ritmo mais lento e com menor impacto na produção de eletricidade. Também possui 15 anos de garantia contra defeitos de fabricação, ou seja, 3 anos a mais de garantia, quando comparado com outros módulos fotovoltaicos que costumam contar com apenas 12 anos.
Sobre a marca
A Sunova Solar é uma empresa líder de fabricação de soluções fotovoltaicas, fundada em 2016 na China. Está expandindo com linhas adicionais e ampliando a capacidade operacional para 3GW de módulos solares. Já possui mais de 10 escritórios e filiais de vendas na Alemanha, Brasil, Polônia, Holanda, Ucrânia, México, Vietnã e outros países estrangeiros.
Usos mais comuns em sistema Grid-Tie
• Sistema fotovoltaico com alto consumo em locais com restrição de área, como telhados de condomínios empresariais, galpões de empresas e indústrias e galerias de lojas;
• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
Especificações
Potência Nominal (P.max): 670W;
Tensão de circuito aberto (Voc): 46,05V;
Corrente de curto-circuito (Isc): 18,75A;
Tensão na Potência Nominal (Vmp): 38,02V;
Corrente na Potência Nominal (Imp): 17,63A;
Eficiência do módulo (%): 21,6%;
Tolerância positiva: 0 ~ +5W
Temperatura de operação: -40 ~ +85ºC;
Tensão máxima do sistema: 1500V;
Número de células: 132 (210x105 mm);
Tipo de célula: Monocristalino, PERC, 12BB (210x105 mm);
Vidro, espessura e tipo: Vidro de alta transmitância de 3.2mm;
Estrutura: Liga de alumínio anodizado;
Caixa de Conexão: IP68;
Cabo: 4mm² com comprimento de 30cm (considerando conector acoplado);
Conector: MC4 ou compatível com MC4;
Dimensões do módulo: 2384 x 1303 x 35 mm;
Peso: 33,9 kg.
INMETRO: 003346/2022.
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos Mais Comuns
Usos mais comuns em sistema Grid-Tie
• Sistema fotovoltaico com alto consumo em locais com restrição de área, como telhados de condomínios empresariais, galpões de empresas e indústrias e galerias de lojas;
• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
Acessórios

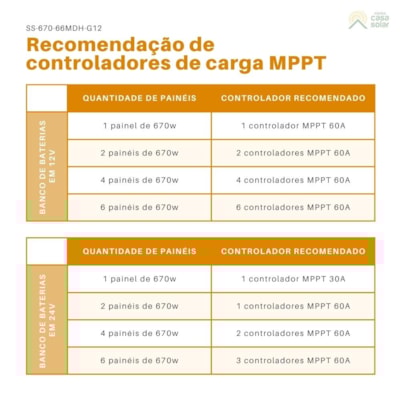

• Controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias. Visite a seção de Controladores de Carga.
| Tensão do banco de baterias | Quantidade de painéis | Controladores recomendados |
| 12V | 1 painel de 670W | 1 controlador MPPT 60A |
| 2 painéis de 670W | 2 controladores MPPT 60A | |
| 4 painéis de 670W | 4 controladores MPPT 60A | |
| 6 painéis de 670W | 6 controladores MPPT 60A | |
| 24V | 1 painel de 670W | 1 controlador MPPT 30A |
| 2 painéis de 670W | 1 controlador MPPT 60A | |
| 4 painéis de 670W | 2 controladores MPPT 60A | |
| 6 painéis de 670W | 3 controladores MPPT 60A |

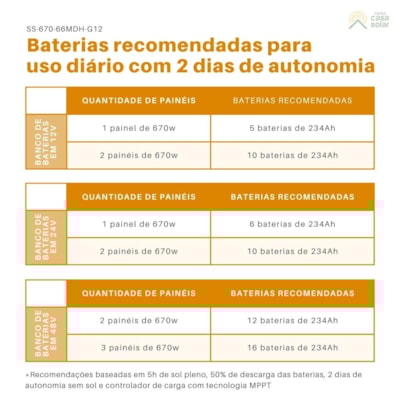

• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.
| Tensão do banco de baterias | Quantidade de painéis | Baterias indicadas |
| 12V | 1 painel de 670W | 5 baterias de 234Ah |
| 2 painéis de 670W | 10 baterias de 234Ah | |
| 24V | 1 painel de 670W | 6 baterias de 234Ah |
| 2 painéis de 670W | 10 baterias de 234Ah | |
| 48V | 2 painel de 670W | 12 baterias de 234Ah |
| 3 painéis de 670W | 16 baterias de 234Ah |
*Recomendações baseadas em 5h de sol pleno, 50% de descarga das baterias, 2 dias de autonomia sem sol e controlador de carga com tecnologia MPPT.
| Bateria de 50Ah | Bateria de 70Ah | Bateria de 100Ah | Bateria de 150Ah | Bateria de 220Ah | |
| 1 painel de 670W | Não indicado | Até 2h de sol | Até 2h de sol | Até 3h de sol | Até 4h de sol |
| 2 painéis de 670W | Não indicado | Não indicado | Até 2h de sol | Até 2h de sol | Até 2h de sol |
| 4 painéis de 670W | Não indicado | Não indicado | Não indicado | Não indicado | Até 2h de sol |
| 6 painéis de 670W | Não indicado | Não indicado | Não indicado | Não indicado | Não indicado |
*Recomendações obtidas com uso de controladores de carga com tecnologia MPPT.
• Inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Veja os modelos de Inversores Carregadores.

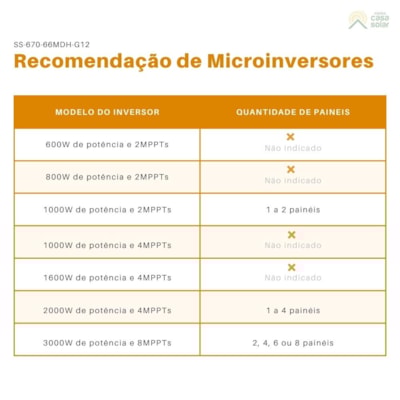

• Inversor para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Conheça os Inversores On-Grid.
| Modelo do microinversor | Quantidade de painéis |
| 600W de potência e 2 MPPTs | Não indicado |
| 800W de potência e 2 MPPTs | Não indicado |
| 1000W de potência e 2 MPPTs | 1 a 2 painéis |
| 1000W de potência e 4 MPPTs | Não indicado |
| 1600W de potência e 4 MPPTs | Não indicado |
| 2000W de potência e 4 MPPTs | 1 a 4 painéis |
| 3000W de potência e 8 MPPTs | 2, 4, 6 ou 8 painéis |

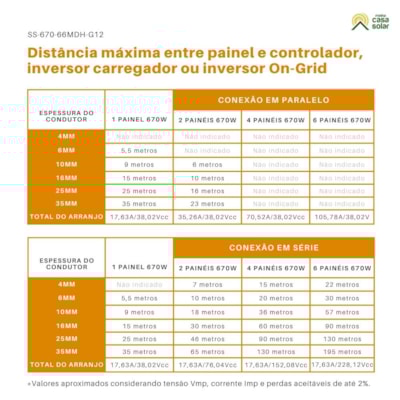

• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
| Espessura do condutor | 1 painel 670W | Conexão em paralelo | ||
| 2 painéis 670W | 4 painéis 670W | 6 painéis 670W | ||
| 4mm | Não indicado | Não indicado | Não indicado | Não indicado |
| 6mm | 5,5 metros | Não indicado | Não indicado | Não indicado |
| 10mm | 9 metros | 6 metros | Não indicado | Não indicado |
| 16mm | 15 metros | 10 metros | Não indicado | Não indicado |
| 25mm | 25 metros | 16 metros | Não indicado | Não indicado |
| 35mm | 35 metros | 23 metros | Não indicado | Não indicado |
| Total do arranjo | 17,63A/38,02Vcc | 35,26A/38,02Vcc | 70,52A/38,02Vcc | 79,92A/41,28Vcc |
| Espessura do condutor | 1 painel 670W | Conexão em série | ||
| 2 painéis 670W | 4 painéis 670W | 4 painéis 670W | ||
| 4mm | Não indicado | 7 metros | 15 metros | 22 metros |
| 6mm | 5,5 metros | 10 metros | 20 metros | 30 metros |
| 10mm | 9 metros | 18 metros | 36 metros | 57 metros |
| 16mm | 15 metros | 30 metros | 60 metros | 90 metros |
| 25mm | 25 metros | 46 metros | 90 metros | 130 metros |
| 35mm | 35 metros | 65 metros | 130 metros | 195 metros |
| Total do arranjo | 17,63A/38,02Vcc | 17,63A/76,04Vcc | 17,63A/152,08Vcc | 17,63A/228,12Vcc |
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Itens Inclusos
1 Placa solar de 670W, modelo SS-670-66MDH-G12 da marca Sunova Solar. Possui cabo de 4mm² com conector MC4, totalizando 30cm, já conectados à caixa de junção do painel.
Garantia
O Painel Solar da Sunova Solar tem 15 anos de garantia contra defeitos de fabricação.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Canadian. Abra o chamado por este formulário ou entre em contato pelo número: (31) 3517-9069.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Entre outras condições gerais que invalidam a garantia.
