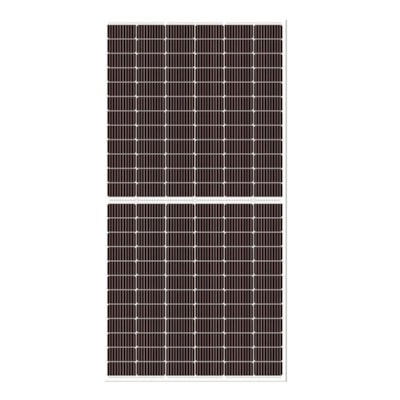

Apresentação
A placa solar ZnShine de 555W produz corrente de 13,22A (Imp) e tensão de 42V (Vmp). Conta com a qualidade de um dos maiores fabricantes globais, pioneiro no uso do Grafeno e ganho médio de 19,35% na geração em 30 anos devido à alta tecnologia. Aproveita melhor o espaço disponível em locais com restrição de área, como telhados pequenos, veículos e embarcações. O ZXM7-NPLD144 possui vidro duplo (double glass) e revestimento de grafeno. Tem garantia de 12 anos contra defeitos de fábrica.
| Conta com a qualidade de um dos maiores fabricantes globais, pioneiro no uso do Grafeno em módulos solares e com certificação Bloomberg Tier 1; |
| Painel solar tropicalizado com alta resistência à salinidade, areia, amônia, temperatura e umidade; |
| O exclusivo revestimento de grafeno reduz o acúmulo de sujeira, aumentando a produção média de energia e reduzindo a frequência de limpeza; |
| Aproveita melhor o espaço disponível em locais com restrição de área, como residências, empresas, trailers, motorhomes e barcos; |

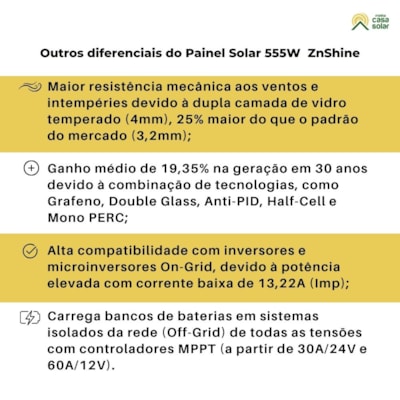

| Maior resistência mecânica aos ventos e intempéries devido à dupla camada de vidro temperado (4mm), 25% maior do que o padrão do mercado (3,2mm); |
| Ganho médio de 19,35% na geração em 30 anos devido à combinação de tecnologias, como Grafeno, Double Glass, Anti-PID, Half-Cell e Mono PERC; |
| Alta compatibilidade com inversores e microinversores On-Grid devido à potência elevada com corrente baixa de 13,22A (Imp); |
| Carrega bancos de baterias em sistemas isolados da rede (Off-Grid) de todas as tensões com controladores MPPT (a partir de 30A/24V e 60A/12V). |
Esse painel solar de 555W foi produzido pela ZnShine, uma das maiores fabricantes de painéis solares do mundo e pioneira na utilização do revestimento de grafeno. O ZXM7-NPLD144 tem resistência elevada a fatores externos, como o vento e a neve, porque tem vidro duplo temperado (Double Glass) de 4mm, 25% maior do que a média de outros módulos do mercado. Também possui moldura de alumínio anodizado, caixa de junção com IP68 e já vem com cabo fotovoltaico de 4mm² com 35cm integrado. Além disso, mede 2278 x 1134 x 30mm e pesa 31,5kg.
Um grande diferencial dos módulos ZnShine é o exclusivo revestimento de Grafeno permite reduzir o acúmulo de sujeira e evita o surgimento de manchas, aumentando a geração de energia e diminuindo a frequência de limpeza do arranjo fotovoltaico. Isso é possível porque o grafeno agrega a capacidade autolimpante que dificulta a fixação de resíduos, como a poeira e fuligem.
A eficiência energética de 21,5% da placa solar de 555W é resultado da combinação de modernas tecnologias, como células monocristalinas com Half-Cell e PERC que aumentam a captura e aproveitamento da luz do sol em momentos com presença de sombras, como o amanhecer, entardecer e tempo nublado. Na prática, quando um lado está sombreado, a outra metade continua produzindo energia sem nenhuma interferência. Outro recurso tecnológico que colabora com o desempenho, são as 9 linhas de barramento (Busbar) de cada célula fotovoltaica, que minimizam as perdas na transmissão da energia produzida.
Esta placa solar de 575W consegue aproveitar melhor o espaço disponível em aplicações com restrição de área, como sistemas fotovoltaicos de residências, empresas, usinas solares e mobilidade veicular em motorhome, trailer, van, food truck, barco e lancha.
O ZXM7-NPLD144 é um “painel solar tropicalizado” indicado para sistemas de energia solar, tanto em cidades litorâneas, quanto em áreas não litorâneas. Ele é fabricado com materiais de elevada resistência à corrosão provocada pela salinidade e maresia, de acordo com a norma IEC 61701, e amônia pela certificação IEC 62716. Também possui tolerância a altas temperaturas e a umidade assegurada pela norma IEC 61730, além de resistência a cargas de vento com areia pela norma IEC 61215.
Por sua corrente de 15,07A (Imp), o módulo ZXM7-NPLD144 é compatível com modernos inversores On-Grid das marcas FoxESS, Growatt, Deye e ABB Fimer. Já em sistemas Off-Grid, é indicado para carregar bancos de baterias de todas as tensões com os controladores de carga MPPT. Por exemplo, um controlador MPPT de 60A é compatível com 01 painel de 555W para carregar bancos de baterias em 12V. Ou, um controlador MPPT de 30A é compatível com 01 painel de 555W para carregar bancos de baterias em 24V.
Além disso, este painel solar ZnShine tem ganho estimado de 19,35% na produção de energia ao longo de 30 anos pois, combina modernas tecnologias, como Grafeno, Double Glass, Anti-PID, Half-Cell e Mono PERC. Juntas, essas tecnologias desaceleram a degradação das células e perde apenas 15,05% da sua potência máxima por até 30 anos de uso, enquanto outros painéis mais básicos (Standart) perdem cerca de 16% em apenas 25 anos de uso.
Sobre a marca
A ZNSHINE é uma fabricante chinesa do setor de energia solar que está presente no mercado desde 1988. Foi uma das pioneiras mundiais na utilização de grafeno em painéis solares, sendo reconhecida pela excelência na fabricação de módulos fotovoltaicos e baterias de lítio.
A marca possui distribuidores em mais de 80 países e se tornou uma das líderes em desenvolvimento de soluções solares com presença global no Japão, Índia, Alemanha, Itália, Suíça, Reino Unido, EUA, Canadá, Chile, Austrália e África.
Usos mais comuns em sistema Grid-Tie
• Sistema fotovoltaico conectado à rede (Grid-Tie) em residências para redução do consumo de energia elétrica da concessionária e da respectiva conta de energia;
• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
• Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.
Especificações
Potência Nominal (P.max): 555W;
Tensão de circuito aberto (Voc): 50,30V;
Corrente de curto-circuito (Isc): 13,96A;
Tensão na Potência Nominal (Vmp): 42V;
Corrente na Potência Nominal (Imp): 13,22A;
Eficiência do módulo (%): 21,5%;
Temperatura de operação: -40ºC ~ +85°C;
Tensão máxima do sistema: 1500V;
Tipo de célula: Monocristalino;
Número de células: 144;
Vidro, espessura e tipo: Vidro duplo temperado (2mm + 2mm) de alta transmitância com revestimento de grafeno;
Estrutura: Liga de alumínio anodizado;
Caixa de junção: IP68, 3 diodos;
Cabo: 4mm² cabo 350mm;
Conector: Compatível com MC4;

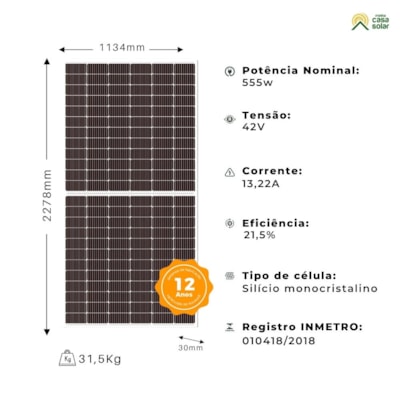

Dimensões do módulo: 2278 x 1134 x 30 mm;
Peso: 31,5kg.
Registro INMETRO: 010418/2018
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos Mais Comuns
Usos mais comuns em sistema Grid-Tie
• Sistema fotovoltaico conectado à rede (Grid-Tie) em residências para redução do consumo de energia elétrica da concessionária e da respectiva conta de energia;
• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
• Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.
Acessórios

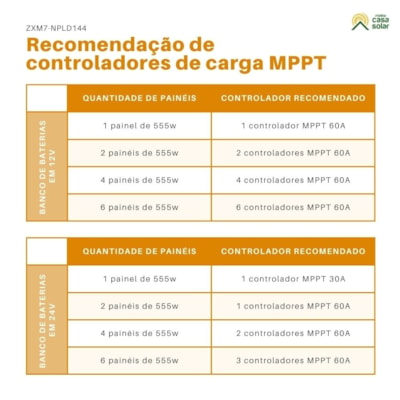

• Controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias. Visite a seção de Controladores de Carga.
| Tensão do banco de baterias | Quantidade de painéis | Controladores recomendados |
| 12V | 1 painel de 555W | 1 controlador MPPT 60A |
| 2 painéis de 555W | 2 controladores MPPT 60A | |
| 4 painéis de 555W | 4 controladores MPPT 60A | |
| 6 painéis de 555W | 6 controladores MPPT 60A | |
| 24V | 1 painel de 555W | 1 controlador MPPT 30A |
| 2 painéis de 555W | 1 controlador MPPT 60A | |
| 4 painéis de 555W | 2 controladores MPPT 60A | |
| 6 painéis de 555W | 3 controladores MPPT 60A |

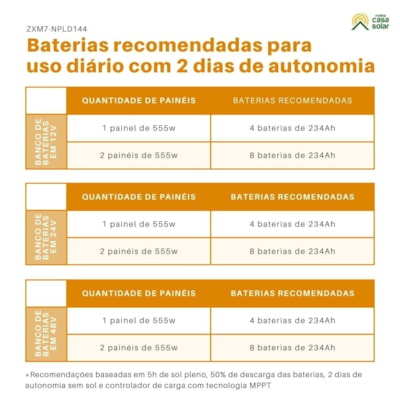

• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.
| Tensão do banco de baterias | Quantidade de painéis | Baterias indicadas |
| 12V | 1 painel de 555W | 4 baterias de 234Ah |
| 2 painéis de 555W | 8 baterias de 234Ah | |
| 24V | 1 painel de 555W | 4 baterias de 234Ah |
| 2 painéis de 555W | 8 baterias de 234Ah | |
| 48V | 1 painel de 555W | 4 baterias de 234Ah |
| 2 painéis de 555W | 8 baterias de 234Ah |
*Recomendações baseadas em 5h de sol pleno, 50% de descarga das baterias, 2 dias de autonomia sem sol e controlador de carga com tecnologia MPPT.
| Bateria de 50Ah | Bateria de 70Ah | Bateria de 100Ah | Bateria de 150Ah | Bateria de 220Ah | |
| 1 painel de 555W | Até 2h de sol | Até 2h de sol | Até 3h de sol | Até 4h de sol | Até 5h de sol |
| 2 painéis de 555W | Não indicado | Não indicado | Até 2h de sol | Até 2h de sol | Até 3h de sol |
| 4 painéis de 555W | Não indicado | Não indicado | Não indicado | Até 2h de sol | Até 2h de sol |
| 6 painéis de 555W | Não indicado | Não indicado | Não indicado | Não indicado | Não indicado |
*Recomendações obtidas com uso de controladores de carga com tecnologia MPPT.
• Inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Veja os modelos de Inversores Carregadores.
• Inversor para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Conheça os Inversores On-Grid.

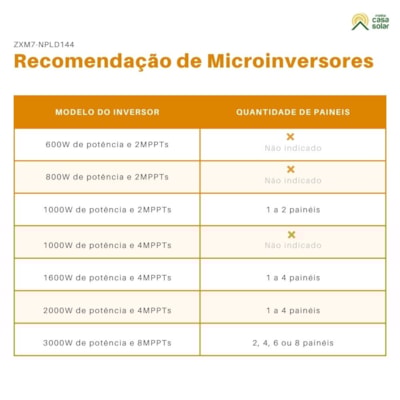

| Modelo do microinversor | Quantidade de painéis |
| 600W de potência e 2 MPPTs | Não indicado |
| 800W de potência e 2 MPPTs | Não indicado |
| 1000W de potência e 2 MPPTs | 1 a 2 painéis |
| 1000W de potência e 4 MPPTs | Não indicado |
| 1600W de potência e 4 MPPTs | 1 a 4 painéis |
| 2000W de potência e 4 MPPTs | 1 a 4 painéis |
| 3000W de potência e 8 MPPTs | 2, 4, 6 ou 8 painéis |
• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
| Espessura do condutor | 1 painel 555W | Conexão em paralelo | ||
| 2 painéis 555W | 4 painéis 555W | 6 painéis 555W | ||
| 4mm | 5 metros | Não indicado | Não indicado | Não indicado |
| 6mm | 7 metros | Não indicado | Não indicado | Não indicado |
| 10mm | 13 metros | 6 metros | Não indicado | Não indicado |
| 16mm | 20 metros | 10 metros | 5 metros | Não indicado |
| 25mm | 30 metros | 18 metros | 8 metros | 6 metros |
| 35mm | 45 metros | 23 metros | 11 metros | 7 metros |
| Total do arranjo | 13,22A/42Vcc | 26,44A/42Vcc | 52,88A/42Vcc | 79,32A/42Vcc |
| Espessura do condutor | 1 painel 555W | Conexão em série | ||
| 2 painéis 555W | 4 painéis 555W | 4 painéis 555W | ||
| 4mm | 5 metros | 10 metros | 20 metros | 30 metros |
| 6mm | 7 metros | 15 metros | 30 metros | 45 metros |
| 10mm | 13 metros | 26 metros | 50 metros | 78 metros |
| 16mm | 25 metros | 42 metros | 83 metros | 125 metros |
| 25mm | 30 metros | 65 metros | 130 metros | 195 metros |
| 35mm | 45 metros | 90 metros | 180 metros | 270 metros |
| Total do arranjo | 13,22A/42Vcc | 13,32A/84Vcc | 13,22A/168Vcc | 13,22A/252Vcc |
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Itens Inclusos
Garantia
O Painel Solar da ZNSHINE tem 12 anos de garantia do produto contra defeitos de fabricação.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a ZNSHINE. Entre em contato pelo e-mail: ayuchien@znshinesolar.com.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Veja todas as condições gerais que invalidam a garantia.
