Apresentação
O painel solar Osda de 555W produz corrente de 13,13A (Imp) e tensão de 42,27V (Vmp). Oferece alta potência com excelente relação custo-benefício e 15 anos de garantia contra defeitos de fabricação. O ODA555-36V-MH aproveita bem o espaço limitado em telhados de pequenos, veículos e embarcações. Possui alta compatibilidade com micro inversores On-Grid e carrega bancos de baterias em sistemas Off-Grid de todas as tensões com controladores MPPT (a partir de 30A/24V e 60A/12V).

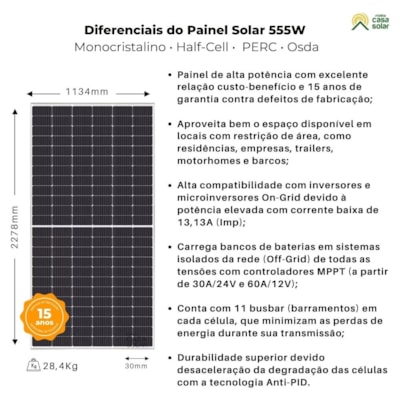

| Painel de alta potência com excelente relação custo-benefício e 15 anos de garantia contra defeitos de fabricação; |
| Aproveita bem o espaço disponível em locais com restrição de área, como residências, empresas, trailers, motorhomes e barcos; |
| Alta compatibilidade com inversores e microinversores On-Grid devido à potência elevada com corrente baixa de 13,13A (Imp); |
| Carrega bancos de baterias em sistemas isolados da rede (Off-Grid) de todas as tensões com controladores MPPT (a partir de 30A/24V e 60A/12V); |
| Conta com 11 busbar (barramentos) em cada célula, que minimizam as perdas de energia durante sua transmissão; |
| Durabilidade superior devido desaceleração da degradação das células com a tecnologia Anti-PID. |

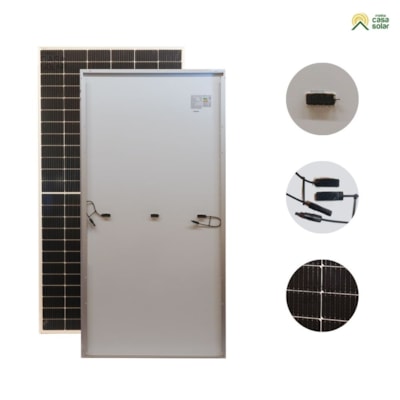

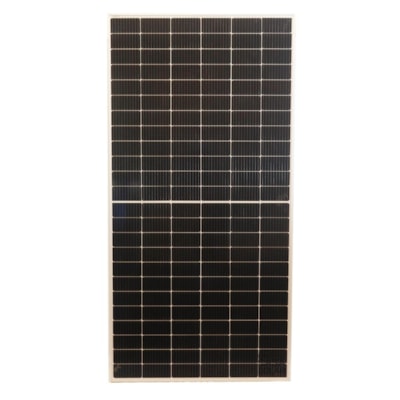

O ODA555-36V-MH é um painel solar de alta potência com excelente relação custo-benefício. Foi fabricado pela Osda Solar com vidro temperado de alta transmitância, moldura de alumínio anodizado, mede 2278 x 1134 x 30mm e pesa 28,4kg. Isso entrega uma estrutura firme e resistente para suportar ventos fortes, neve e condições climáticas extremas, tanto no telhado, quanto no solo. Além disso, a caixa de junção tem IP67/IP68, 3 diodos bypass e já vem com cabo fotovoltaico integrado de 30cm.
Esta placa solar de 555W alcança eficiência média de 21,48%, pois, combina modernas tecnologias, como células monocristalinas com Half-Cell e PERC. Isso permite maior aproveitamento em condições de baixa radiação solar ou presença de sombras, uma situação comum no amanhecer, anoitecer e dias nublados. Isso só é possível porque enquanto uma parte do painel está com sombra, a outra metade continua funcionando sem nenhuma interferência na potência. Outro recurso tecnológico que favorece esse ótimo desempenho, são as 11 linhas de barramento (Busbar) em cada célula, que atuam minimizando as perdas durante a transmissão da energia.

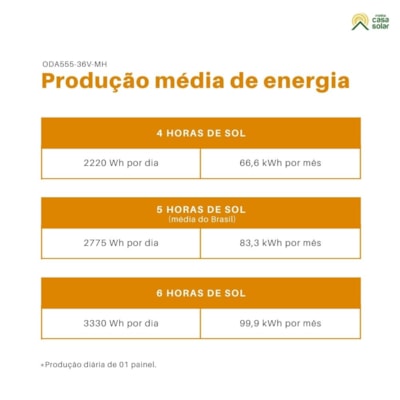

O módulo ODA555-36V-MH tem tolerância positiva de até 3W. Na prática, embora seja um painel de 555W pode entregar até 558W, o que significa uma produção extra de até 450W no mês e 5.400W no ano.
Este modelo de placa solar da Osda aproveita bem o espaço disponível em aplicações com restrição de área, como sistemas fotovoltaicos instalados em residências, empresas, usinas solares e mobilidade veicular em trailer, motorhome, food truck, van, barco e lancha.
Por ter uma corrente de 13,13A (Imp), essa placa fotovoltaica de 555W apresenta uma compatibilidade ampla com modelos de microinversores e inversores On-Grid do mercado, como APsystems, Deye, Growatt, FoxESS, WEG e ABB Fimer. Por isso, é bastante escolhida para compor sistemas conectados à rede em residências, empresas, indústrias e usinas solares.
Enquanto em sistemas Off-Grid, o módulo ODA555-36V-MH é bastante utilizado para carregar bancos de baterias de todas as tensões com os controladores de carga MPPT. Por exemplo, um controlador MPPT de 60A é compatível com 01 painel de 555W para carregar bancos de baterias em 12V. Ou, um controlador MPPT de 30A é compatível com 01 painel de 555W para carregar bancos de baterias em 24V.
Outro ponto relevante deste módulo solar da Osda é a durabilidade acima da média oferecida pela tecnologia Anti-PID que desaceleram a degradação das células. Dessa maneira, há menor impacto na produção de energia porque a perda de potência acontece mais devagar ao longo da sua vida útil.
Sobre a marca
Fundada em 2009, a Osda é uma empresa chinesa especializada na fabricação de painéis solares e sua capacidade anual de produção chega até 1GW. Exporta sua linha de produtos para a Europa, América, Ásia, Oceania e África, além de ter filiais e escritórios de representação em mais de 10 países.
Usos mais comuns em sistema Grid-Tie
• Sistemas fotovoltaicos residenciais e empresariais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;
• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
• Alternativa para gerar eletricidade para sistema de Bomba Solar para abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.

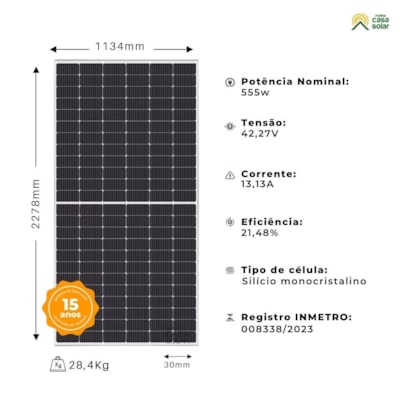

Especificações
Potência Nominal (P.max): 555W;
Tensão de circuito aberto (Voc): 50,3V;
Corrente de curto-circuito (Isc): 14,10A;
Tensão na Potência Nominal (Vmp): 42,27V;
Corrente na Potência Nominal (Imp): 13,13A;
Eficiência do módulo (%): 21,48%;
Tolerância positiva: 0 ~ +3W
Temperatura de operação: -40 ~ +85ºC;
Tensão máxima do sistema: 1500V;
Número de células: 144 [182x91mm (24x6)]
Tipo de célula: Monocristalina;
Vidro, espessura e tipo: Vidro temperado de alta transmitância de 3.2mm;
Estrutura: Liga de alumínio anodizado;
Caixa de Conexão: IP67/IP68, 3 diodos;
Cabo: 4mm² cabo 30cm(considerando o conector acoplado);
Conector: MC4 ou compatível com MC4;
Dimensões do módulo: 2278 x 1134 x 30 mm;
Peso: 28,4 kg;
Registro INMETRO: 008338/2023.
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos Mais Comuns
Usos mais comuns em sistema Grid-Tie
• Sistemas fotovoltaicos residenciais e empresariais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;
• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Usos mais comuns em sistema Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
• Alternativa para gerar eletricidade para sistema de Bomba Solar para abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.
Acessórios
• Controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias. Visite a seção de Controladores de Carga.

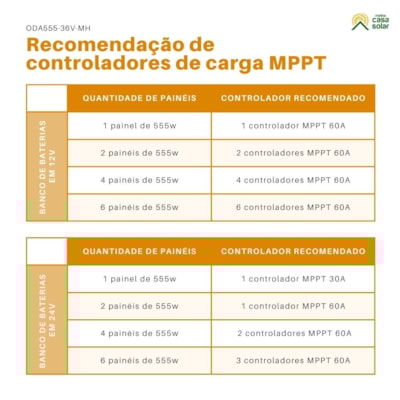

| Tensão do banco de baterias | Quantidade de painéis | Controladores recomendados |
| 12V | 1 painel de 555W | 1 controlador MPPT 60A |
| 2 painéis de 555W | 2 controladores MPPT 60A | |
| 4 painéis de 555W | 4 controladores MPPT 60A | |
| 6 painéis de 555W | 6 controladores MPPT 60A | |
| 24V | 1 painel de 555W | 1 controlador MPPT 30A |
| 2 painéis de 555W | 1 controlador MPPT 60A | |
| 4 painéis de 555W | 2 controladores MPPT 60A | |
| 6 painéis de 555W | 3 controladores MPPT 60A |
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.

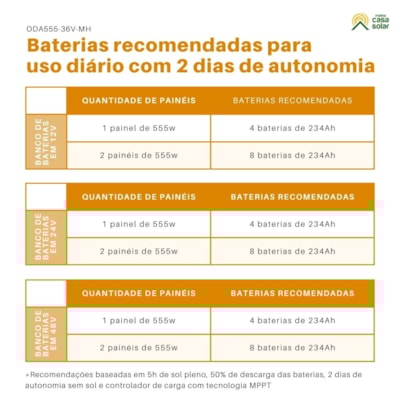

| Tensão do banco de baterias | Quantidade de painéis | Baterias indicadas |
| 12V | 1 painel de 555W | 4 baterias de 234Ah |
| 2 painéis de 555W | 8 baterias de 234Ah | |
| 24V | 1 painel de 555W | 4 baterias de 234Ah |
| 2 painéis de 555W | 8 baterias de 234Ah | |
| 48V | 1 painel de 555W | 4 baterias de 234Ah |
| 2 painéis de 555W | 8 baterias de 234Ah |
*Recomendações baseadas em 5h de sol pleno, 50% de descarga das baterias, 2 dias de autonomia sem sol e controlador de carga com tecnologia MPPT.

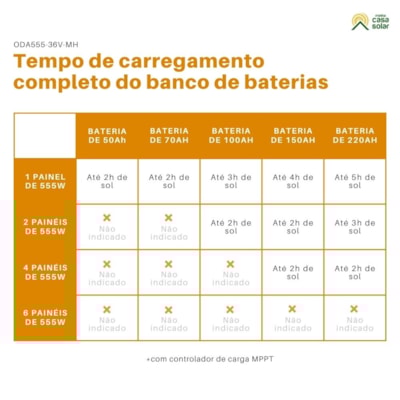

| Bateria de 50Ah | Bateria de 70Ah | Bateria de 100Ah | Bateria de 150Ah | Bateria de 220Ah | |
| 1 painel de 555W | Até 2h de sol | Até 2h de sol | Até 3h de sol | Até 4h de sol | Até 5h de sol |
| 2 painéis de 555W | Não indicado | Não indicado | Até 2h de sol | Até 2h de sol | Até 3h de sol |
| 4 painéis de 555W | Não indicado | Não indicado | Não indicado | Até 2h de sol | Até 2h de sol |
| 6 painéis de 555W | Não indicado | Não indicado | Não indicado | Não indicado | Não indicado |
*Recomendações obtidas com uso de controladores de carga com tecnologia MPPT.
• Inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Veja os modelos de Inversores Carregadores.
• Inversor para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Conheça os Inversores On-Grid.

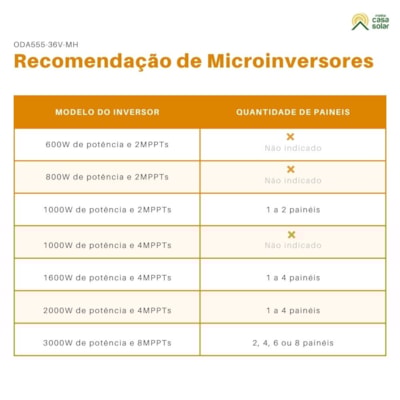

| Modelo do microinversor | Quantidade de painéis |
| 600W de potência e 2 MPPTs | Não indicado |
| 800W de potência e 2 MPPTs | Não indicado |
| 1000W de potência e 2 MPPTs | 1 a 2 painéis |
| 1000W de potência e 4 MPPTs | Não indicado |
| 1600W de potência e 4 MPPTs | 1 a 4 painéis |
| 2000W de potência e 4 MPPTs | 1 a 4 painéis |
| 3000W de potência e 8 MPPTs | 2, 4, 6 ou 8 painéis |
• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
| Espessura do condutor | 1 painel 555W | Conexão em paralelo | ||
| 2 painéis 555W | 4 painéis 555W | 6 painéis 555W | ||
| 4mm | 5 metros | Não indicado | Não indicado | Não indicado |
| 6mm | 7 metros | Não indicado | Não indicado | Não indicado |
| 10mm | 13 metros | 6 metros | Não indicado | Não indicado |
| 16mm | 20 metros | 10 metros | 5 metros | Não indicado |
| 25mm | 30 metros | 18 metros | 8 metros | 6 metros |
| 35mm | 45 metros | 23 metros | 11 metros | 7 metros |
| Total do arranjo | 13,13A/42,27Vcc | 26,26A/42,27Vcc | 52,52A/42,27Vcc | 78,78A/42,27Vcc |
| Espessura do condutor | 1 painel 555W | Conexão em série | ||
| 2 painéis 555W | 4 painéis 555W | 4 painéis 555W | ||
| 4mm | 5 metros | 10 metros | 20 metros | 30 metros |
| 6mm | 7 metros | 15 metros | 30 metros | 45 metros |
| 10mm | 13 metros | 26 metros | 50 metros | 78 metros |
| 16mm | 25 metros | 42 metros | 83 metros | 125 metros |
| 25mm | 30 metros | 65 metros | 130 metros | 195 metros |
| 35mm | 45 metros | 90 metros | 180 metros | 270 metros |
| Total do arranjo | 13,13A/42,27Vcc | 13,13A/84,54Vcc | 13,13A/169,08Vcc | 13,13A/253,62Vcc |
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Itens Inclusos
Garantia
O Painel Solar da Osda tem 15 anos de garantia contra defeitos de fabricação.
Conte com o nosso suporte técnico especializado para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Minha Casa Solar. Abra o chamado por este formulário ou entre em contato pelo número: (31) 3517-9069.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Entre outras condições gerais que invalidam a garantia.
