Apresentação

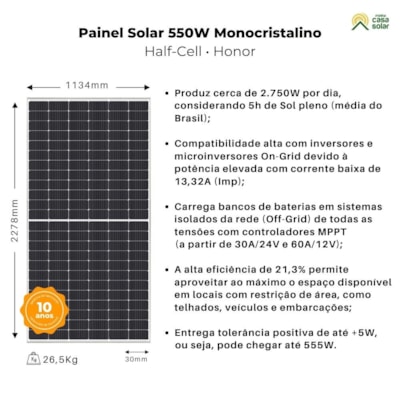

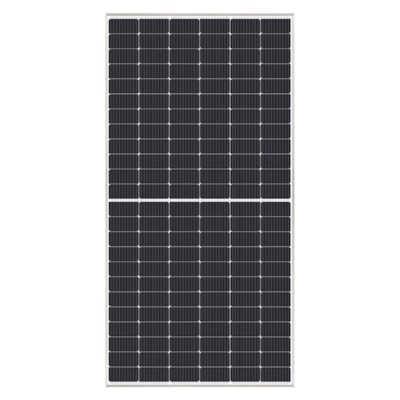

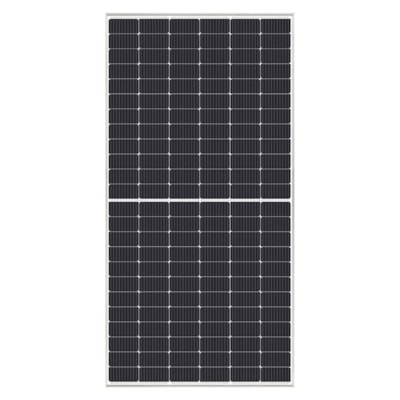

A placa solar Honor de 550W, produz corrente de 13,32A (Imp) e tensão de 41,28 (Vmp). Produz cerca de 2.750W/dia com 5h de Sol pleno. As células monocristalinas Half-Cell com 10 busbar resultam em um painel com o tamanho reduzido, ideal para aproveitar melhor o espaço disponível em telhados. O painel Honor tem alta compatibilidade com inversores On-Grid, além de carregar baterias com controladores MPPT (a partir de 30A/24V e 60A/12V). Tem garantia de 15 anos contra defeitos de fábrica.

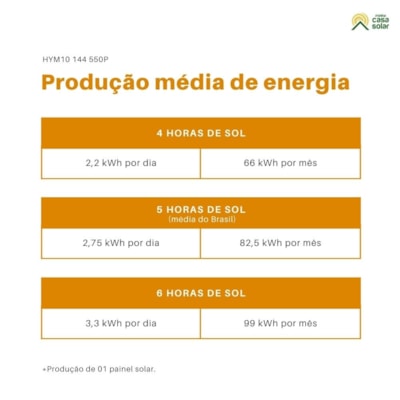

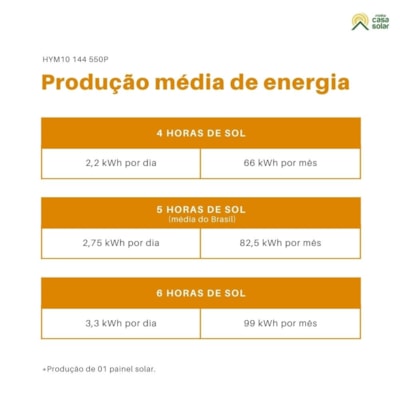

| Produz cerca de 2.750W por dia, considerando 5h de Sol pleno (média do Brasil); |
| Compatibilidade alta com inversores e microinversores On-Grid devido à potência elevada com corrente baixa de 13,32A (Imp); |
| Carrega bancos de baterias em sistemas isolados da rede (Off-Grid) de todas as tensões com controladores MPPT (a partir de 30A/24V e 60A/12V); |
| A alta eficiência de 21,3% permite aproveitar ao máximo o espaço disponível em locais com restrição de área, como telhados, veículos e embarcações; |
| Entrega tolerância positiva de até +5W, ou seja, pode chegar até 555W. |
Este painel solar fabricado pela Honor tem tolerância positiva de até 5W, podendo alcançar potência de até 555W. Isso representa uma geração adicional de até 750W por mês ou 9kW por ano, considerando 5 horas de Sol pleno (média do Brasil).
O HYM10 144 550P foi fabricado pela Honor com materiais de alta resistência à corrosão provocada pela maresia, de acordo com a norma IEC 61701, e amônia pela certificação IEC 62716. Também possui resistência a cargas de vento com areia pela norma DIN EN 60068-2-68. Por isso, este painel solar é indicado para sistemas de energia solar, tanto em cidades litorâneas, quanto em áreas não litorâneas.
Este módulo de 550W tem uma produção de energia incrível por ter células de silício monocristalino com tecnologia Half-Cell. Uma combinação que ajuda manter uma captura superior em condições de baixa radiação ou presença de sombras, como acontece com tempo nublado, neblina, amanhecer e anoitecer.
Outro fator que colabora com o desempenho do HYM10 144 550P são as 10 linhas de barramento (Busbar) feitas para transportar a energia produzida por cada célula, isso diminui as perdas durante o deslocamento da eletricidade. Além disso, a tecnologia Anti-PID aumenta a durabilidade do painel, porque reduz a degradação das células e faz com que a perda de potência natural ocorra em um ritmo mais lento.
Em sistemas Off-Grid, o painel solar de 550W é perfeito para realizar o carregamento de bancos de baterias de todas as tensões com os controladores de carga MPPT. Por exemplo, um controlador MPPT de 30A é compatível com 01 painel de 550W para carregar bancos de baterias em 24V. Ou, um controlador MPPT de 60A é compatível com 01 painel de 550W para carregar bancos de baterias em 12V.

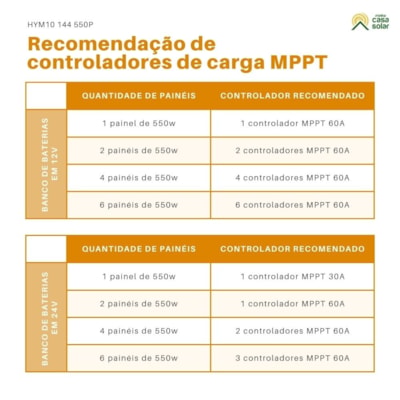

| Tensão do banco de baterias | Quantidade de painéis | Controladores recomendados |
| 12V | 1 painel de 550W | 1 controlador MPPT 60A |
| 2 painéis de 550W | 2 controladores MPPT 60A | |
| 4 painéis de 550W | 4 controladores MPPT 60A | |
| 6 painéis de 550W | 6 controladores MPPT 60A | |
| 24V | 1 painel de 550W | 1 controlador MPPT 30A |
| 2 painéis de 550W | 1 controlador MPPT 60A | |
| 4 painéis de 550W | 2 controladores MPPT 60A | |
| 6 painéis de 550W | 3 controladores MPPT 60A |
Um ponto positivo que vale ressaltar é sua tensão (Vmp) um pouco mais alta, de 41,28V, que ajuda a diminuir as severas perdas no cabeamento ocorridas em corrente contínua, especialmente danosas em sistemas Off-Grid com baterias. Na prática, com um cabo flexível de 6mm, a conexão entre 01 painel solar de 550W e o controlador de carga ou inversor pode ser feita em uma distância de até 7,5m, considerando perdas mínimas de 2% causadas pela queda de tensão. Outro aspecto positivo é a corrente produzida de 13,32A (Imp) que favorece a compatibilidade com microinversores e inversores On-Grid, inclusive os modelos mais antigos.
Sobre a marca
Fundada em 2012, a Honor Solar é um fabricante de módulos fotovoltaicos que atua em todos os continentes e conta com clientes nos Estados Unidos, Europa e Austrália. Em 2022, ficou entre os 10 maiores exportadores de módulos fotovoltaicos, totalizando 800MW.

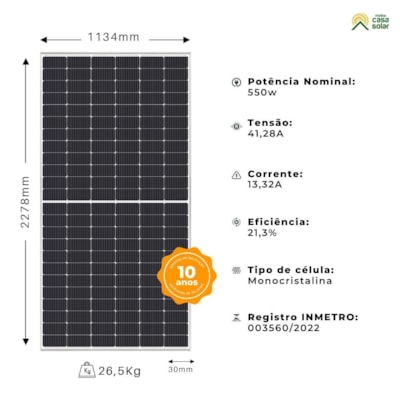

Especificações
Potência Nominal (P.max): 550W;
Tensão na Máxima Potência (Vmp): 41,28V;
Corrente na Máxima Potência (Imp): 13,32A;
Tensão de circuito aberto (Voc): 49,80V;
Corrente de curto-circuito (Isc): 14,01A;
Eficiência do módulo (%): 21,3%;
Temperatura de operação: -40ºC ~ +85°C
Corrente máxima do fusível: 25A;
Tensão máxima do sistema: 1500V;
Tolerância de saída de potência: 0 ~ 5W;
Tipo de célula: Monocristalino
Número de células: 144, (6x24);
Vidro, espessura e tipo: Vidro de alta transparência de 3,2mm
Moldura: Liga de alumínio anodizado;
Caixa de junção: IP68, 3 diodos;
Cabo: 4mm² com 1200mm;
Conector: Compatível com padrão MC4;
Dimensões do módulo: 2278 x 1134 x 30 mm;
Peso: 26,9kg;
Inmetro: 003560/2022.
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Downloads
Usos Mais Comuns
Usos mais comuns em sistema Off-Grid:
• Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
Usos mais comuns em sistema Grid-Tie:
• Microgeração solar de energia em sistemas residenciais e condominiais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;
• Sistemas de geração híbridos com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).Acessórios
• Controlador de carga é fundamental caso o painel seja utilizado para carregar baterias. O controlador impede que a bateria descarregue completamente ou receba cargas excessivas, assegurando o bom funcionamento do sistema e consequentemente aumente a vida útil dos aparelhos. Visite a sessão de Controladores de Carga.
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira as opções de Baterias Estacionárias.

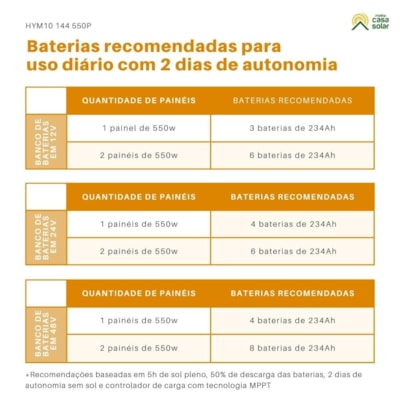

| Tensão do banco de baterias | Quantidade de painéis | Baterias indicadas |
| 12V | 1 painel de 550W | 3 baterias de 234Ah |
| 2 painéis de 550W | 6 baterias de 234Ah | |
| 24V | 1 painel de 550W | 4 baterias de 234Ah |
| 2 painéis de 550W | 6 baterias de 234Ah | |
| 48V | 1 painel de 550W | 4 baterias de 234Ah |
| 2 painéis de 550W | 8 baterias de 234Ah |
*Recomendações baseadas em 5h de sol pleno, 50% de descarga das baterias, 2 dias de autonomia sem sol e controlador de carga com tecnologia MPPT.
| Bateria de 50Ah | Bateria de 70Ah | Bateria de 100Ah | Bateria de 150Ah | Bateria de 220Ah | |
| 1 painel de 550W | Até 2h de sol | Até 2h de sol | Até 3h de sol | Até 4h de sol | Até 5h de sol |
| 2 painéis de 550W | Não indicado | Não indicado | Até 2h de sol | Até 2h de sol | Até 3h de sol |
| 4 painéis de 550W | Não indicado | Não indicado | Não indicado | Não indicado | Até 2h de sol |
| 6 painéis de 550W | Não indicado | Não indicado | Não indicado | Não indicado | Não indicado |
• Inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Conheça os Inversores Carregadores.
• Inversor de tensão Off-Grid controla a recarga/descarga do banco de baterias e "converte" a energia armazenada em 127Vca ou 220Vca para alimentar eletrônicos. Confira os modelos de Inversores Off-Grid.
• Inversor para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Visitar a sessão de Inversores On-Grid.

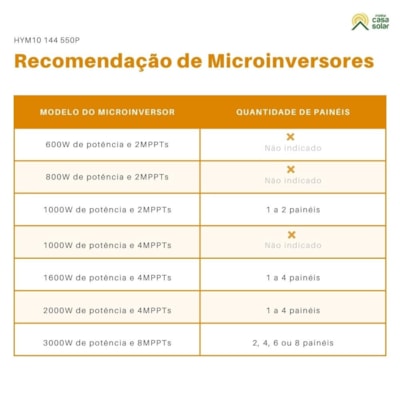

| Modelo do microinversor | Quantidade de painéis |
| 600W de potência e 2 MPPTs | Não indicado |
| 800W de potência e 2 MPPTs | Não indicado |
| 1000W de potência e 2 MPPTs | 1 a 2 painéis |
| 1000W de potência e 4 MPPTs | Não indicado |
| 1600W de potência e 4 MPPTs | 1 a 4 painéis |
| 2000W de potência e 4 MPPTs | 1 a 4 painéis |
| 3000W de potência e 8 MPPTs | 2, 4, 6 ou 8 painéis |

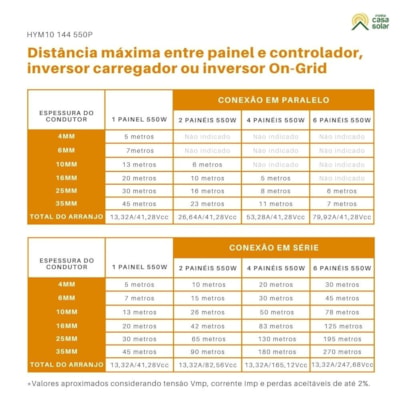

• Cabos elétricos para conexão dos equipamentos. Confira a sessão de Condutores e Conectores.
| Espessura do condutor | 1 painel 550W | Conexão em paralelo | ||
| 2 painéis 550W | 4 painéis 550W | 4 painéis 550W | ||
| 4mm | 5 metros | Não indicado | Não indicado | Não indicado |
| 6mm | 7 metros | Não indicado | Não indicado | Não indicado |
| 10mm | 13 metros | 6 metros | Não indicado | Não indicado |
| 16mm | 20 metros | 10 metros | 5 metros | Não indicado |
| 25mm | 30 metros | 16 metros | 8 metros | 6 metros |
| 35mm | 45 metros | 23 metros | 11 metros | 7 metros |
| Total do arranjo | 13,32A/41,28Vcc | 26,64A/41,28Vcc | 53,28A/41,28Vcc | 79,92A/41,28Vcc |
| Espessura do condutor | 1 painel 550W | Conexão em série | ||
| 2 painéis 550W | 4 painéis 550W | 4 painéis 550W | ||
| 4mm | 5 metros | 10 metros | 20 metros | 30 metros |
| 6mm | 7 metros | 15 metros | 30 metros | 45 metros |
| 10mm | 13 metros | 26 metros | 50 metros | 78 metros |
| 16mm | 20 metros | 42 metros | 83 metros | 125 metros |
| 25mm | 30 metros | 65 metros | 130 metros | 195 metros |
| 35mm | 45 metros | 90 metros | 180 metros | 270 metros |
| Total do arranjo | 13,32A/41,28Vcc | 13,32A/82,56Vcc | 13,32A/165,12Vcc | 13,32A/247,68Vcc |
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Conheça os modelos de Estrutura Fotovoltaica.
Itens Inclusos
1 Painel Solar de 550W, modelo HYM10 144 550P da marca Honor. Possui cabo de 4mm² com 120cm de comprimento e conector compatível com MC4, conectados à caixa de junção.
Garantia
Painel Solar da Honor tem 15 anos de garantia contra defeitos de fabricação. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Minha Casa Solar. Abra um chamado de avaliação de garantia ou entre em contato pelo WhatsApp: (31) 3517-9069.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Veja as condições gerais que invalidam a garantia.
