Apresentação

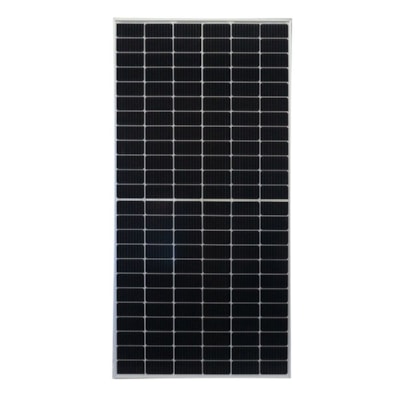

A placa solar Canadian de 455W produz tensão de 41,3V (Vmp) e corrente de 11,02A (Imp). Conta com a qualidade e confiabilidade insuperáveis da marca de painéis solares mais vendida do Brasil. Possui alta potência e eficiência (20,6%) por ser fabricado com células monocristalinas tipo Half-Cell e tolerância positiva de 10W. Indicado para sistemas Off-Grid com baterias, Híbridos e On-Grid. Tem 12 anos de garantia contra defeitos de fabricação.

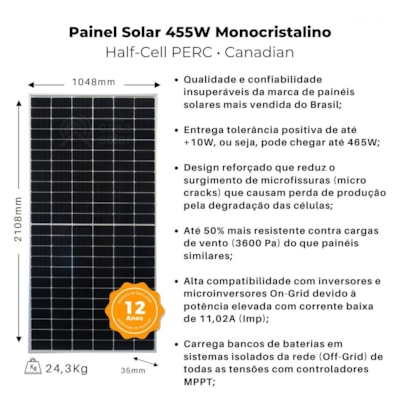

Qualidade e confiabilidade insuperáveis da marca de painéis solares mais vendida do Brasil; |
| Entrega tolerância positiva de até +10W, ou seja, pode chegar até 465W; |
| Design reforçado que reduz o surgimento de microfissuras (micro cracks) que causam perda de produção pela degradação das células; |
| Até 50% mais resistente contra cargas de vento (3600 Pa) do que painéis similares; |
| Alta compatibilidade com inversores e microinversores On-Grid devido à potência elevada com corrente baixa de 11,02A (Imp); |
| Carrega bancos de baterias em sistemas isolados da rede (Off-Grid) de todas as tensões com controladores MPPT. |

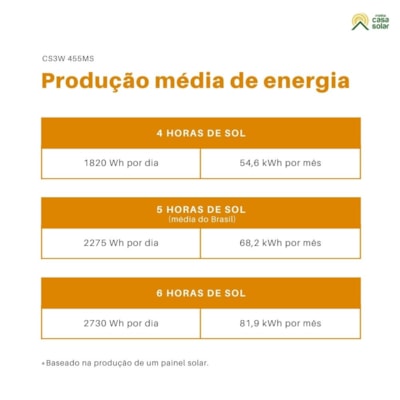

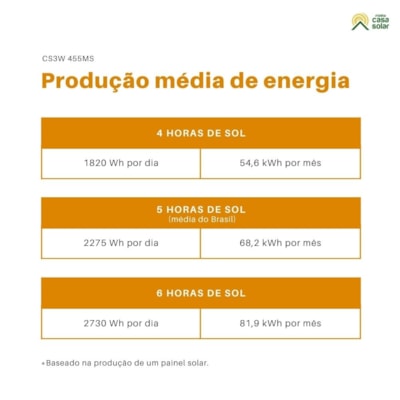

O painel solar de 455W apresenta tolerância de até +10W, ou seja, oferece o dobro de tolerância positiva, comparado a outros modelos. Pode alcançar até 465W de potência, isso representa uma produção adicional de até 1500W por mês ou até 18kW por ano, considerando 5 horas de Sol pleno (média do Brasil).
Por ser composta de células em silício monocristalino e com tecnologia Half-Cell, essa placa fotovoltaica de 455W tem alta potência e eficiência energética (20,6%). A soma dessas características favorece o desempenho do módulo solar, ajudando a manter uma captura superior em condições de baixa radiação ou presença de sombras, como acontece com tempo nublado, neblina, amanhecer e anoitecer.
O módulo solar de 455W é equipado com a tecnologia PERC que facilita a reflexão da luz solar no interior da célula, aumentando o aproveitamento da radiação absorvida. Também é composto de 9 linhas de barramento (Multi-Busbar) feitas para transportar a energia produzida por cada célula, isso minimiza as perdas durante o deslocamento da energia. Além disso, possui corrente interna e temperatura de ponto quente mais baixas que contribuem com a redução de perdas por aquecimento.
Essa placa solar Canadian suporta até 50% mais carga de vento do que modelos similares. Ela conta com resistência mecânica para enfrentar ventos fortes de até 3600 Pa, enquanto os modelos de painéis com potência semelhante são usualmente limitados a 2400 Pa.
A placa solar CS3W 455MS é fabricada com vidro temperado antirreflexo de 3,2 mm que possui alta transmitância e moldura de alumínio anodizado com barra transversal. Essa estrutura firme minimiza o surgimento de microfissuras nas células fotovoltaicas. Por isso, é um módulo que sofre menos com a degradação das células que progressivamente reduzem a potência do painel ao longo do tempo.
Um diferencial positivo que vale destacar é sua tensão (Vmp) um pouco mais alta, de 41,3V, que ajuda a diminuir as severas perdas de energia no cabeamento que ocorrem em corrente contínua, especialmente danosas em sistemas Off-Grid com baterias. Outro aspecto favorável é sua corrente de 11,02A (Imp) que é mais baixa, permitindo ampla compatibilidade com microinversores e inversores On-Grid, inclusive os modelos mais antigos que suportam até 13A.
Já para sistemas Off-Grid, a placa CS3W 455MS é ideal para carregar bancos de baterias de todas as tensões com os controladores de carga MPPT. É bastante utilizado na eletrificação rural de empresas, fazendas, sítios e ranchos.

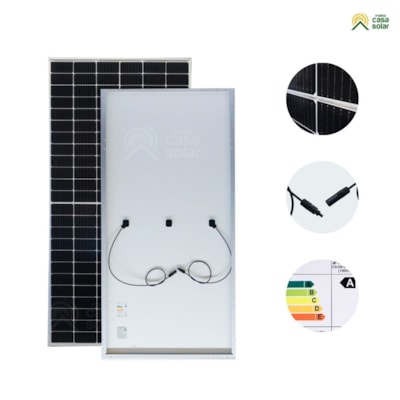

O painel Canadian de 455W apresenta grau de proteção IP68 contra poeira e mergulho na água de forma contínua. Possui 3 diodos de bypass, cabo e conectores tipo MC4 com 50cm, já conectados na caixa de junção. Conta com 12 anos de garantia contra defeitos de fabricação e suporte técnico especializado da Minha Casa Solar.
Sobre a marca
A Canadian Solar é a marca mais tradicional e vendida de painéis solares do Brasil. Fundada em 2001, está presente no Brasil desde 2015. É líder no desenvolvimento de projetos de sistemas fotovoltaicos de alta qualidade e na fabricação de inversores, baterias e módulos solares. Já alcançou mais de 1500GWh de energia gerados por ano em todo o mundo.

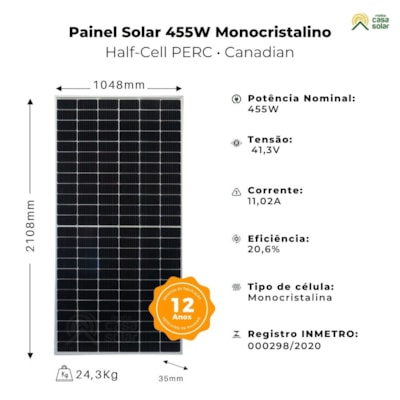

Especificações
Potência Nominal (P.max): 455W;
Tensão na Máxima Potência (Vmp): 41,3V;
Corrente na Máxima Potência (Imp): 11,02A;
Tensão de circuito aberto (Voc): 49,3V;
Corrente de curto-circuito (Isc): 11,66A;
Eficiência do módulo (%): 20,6%;
Temperatura de operação: -40ºC ~ +85°C
Corrente máxima do fusível: 20A;
Tensão máxima do sistema: 1500V (IEC/UL) ou 1000V (IEC/UL);
Desempenho antichamas do módulo: TIPO 1 (UL 1703) ou TIPO 2 (UL 61730 1000V) ou CLASSE C (IEC 61730);
Tolerância de saída de potência: 0 ~+ 10W;
Tipo de célula: Monocristalino;
Número de células: 144 [2 x (12 x 6)];
Vidro, espessura e tipo: Vidro temperado de 3,2mm com revestimento antirreflexo;
Moldura: Liga de alumínio anodizado;
Caixa de junção: IP68, 3 diodos de bypass;
Cabo: 4mm² cabo 500mm;
Conector: Série T4 ou H4 UTX ou MC4-EVO2;
Dimensões do módulo: 2108 x 1048 x 35 mm;
Peso: 24,3 kg;
Inmetro: 000298/2020.
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.Downloads
Usos Mais Comuns
Usos mais comuns em sistema Off-Grid
• Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
Usos mais comuns em sistema Grid-Tie:
• Microgeração solar de energia em sistemas residenciais e condominiais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;
• Sistemas de geração híbridos com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).Acessórios
• Controlador de carga é fundamental caso o painel seja utilizado para carregar baterias. O controlador impede que a bateria descarregue completamente ou receba cargas excessivas, assegurando o bom funcionamento do sistema e consequentemente aumente a vida útil dos aparelhos. Visite a seção de Controladores de Carga.

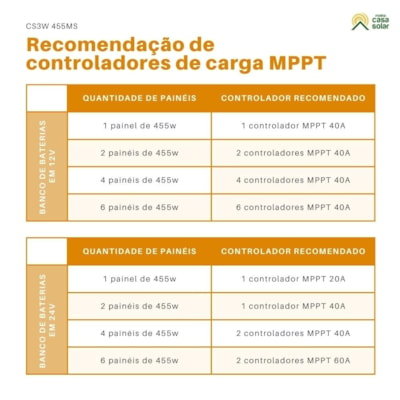

| Tensão do banco de baterias | Quantidade de painéis | Controladores recomendados |
| 12V | 1 painel de 455W | 1 controlador MPPT 40A |
| 2 painéis de 455W | 2 controladores MPPT 40A | |
| 4 painéis de 455W | 4 controladores MPPT 40A | |
| 6 painéis de 455W | 6 controladores MPPT 40A | |
| 24V | 1 painel de 455W | 1 controlador MPPT 20A |
| 2 painéis de 455W | 1 controlador MPPT 40A | |
| 4 painéis de 455W | 2 controladores MPPT 40A | |
| 6 painéis de 455W | 2 controladores MPPT 60A |
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.

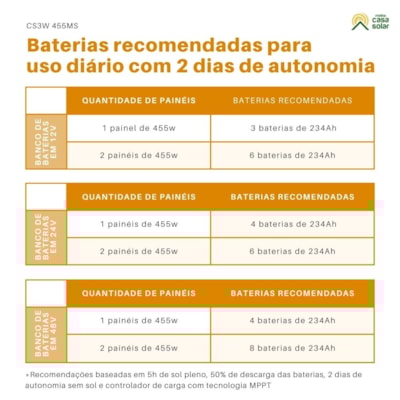

| Tensão do banco de baterias | Quantidade de painéis | Baterias indicadas |
| 12V | 1 painel de 455W | 3 baterias de 234Ah |
| 2 painéis de 455W | 6 baterias de 234Ah | |
| 24V | 1 painel de 455W | 4 baterias de 234Ah |
| 2 painéis de 455W | 6 baterias de 234Ah | |
| 48V | 1 painel de 455W | 4 baterias de 234Ah |
| 2 painéis de 455W | 8 baterias de 234Ah |
*Recomendações baseadas em 5h de sol pleno, 50% de descarga das baterias, 2 dias de autonomia sem sol e controlador de carga com tecnologia MPPT.

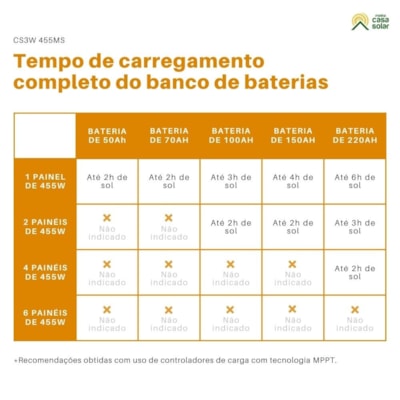

| Bateria de 50Ah | Bateria de 70Ah | Bateria de 100Ah | Bateria de 150Ah | Bateria de 220Ah | |
| 1 painel de 455W | Até 2h de sol | Até 2h de sol | Até 3h de sol | Até 4h de sol | Até 6h de sol |
| 2 painéis de 455W | Não indicado | Não indicado | Até 2h de sol | Até 2h de sol | Até 3h de sol |
| 4 painéis de 455W | Não indicado | Não indicado | Não indicado | Não indicado | Até 2h de sol |
| 6 painéis de 455W | Não indicado | Não indicado | Não indicado | Não indicado | Não indicado |
• Inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Veja os modelos de Inversores Carregadores.
• Inversor para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Conheça os Inversores On-Grid.

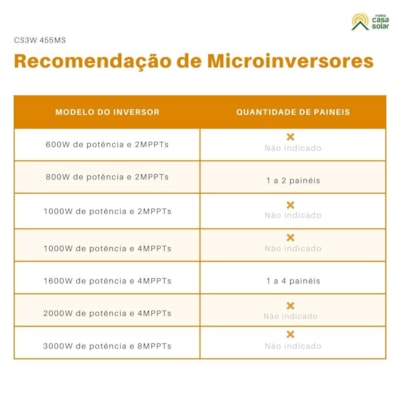

| Modelo do microinversor | Quantidade de painéis |
| 600W de potência e 2 MPPTs | Não indicado |
| 800W de potência e 2 MPPTs | 1 a 2 painéis |
| 1000W de potência e 2 MPPTs | Não indicado |
| 1000W de potência e 4 MPPTs | Não indicado |
| 1600W de potência e 4 MPPTs | 1 a 4 painéis |
| 2000W de potência e 4 MPPTs | Não indicado |
| 3000W de potência e 8 MPPTs | Não indicado |

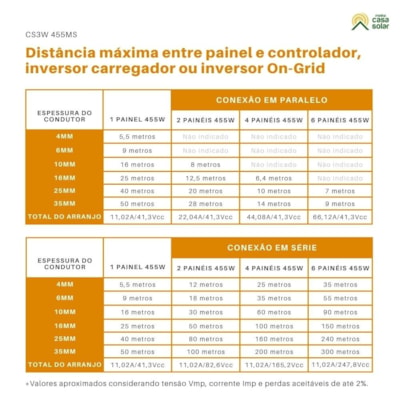

• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
| Espessura do condutor | 1 painel 455W | Conexão em paralelo | ||
| 2 painéis 4550 | 4 painéis 455W | 4 painéis 455W | ||
| 4mm | 5,5 metros | Não indicado | Não indicado | Não indicado |
| 6mm | 9 metros | Não indicado | Não indicado | Não indicado |
| 10mm | 16 metros | 8 metros | Não indicado | Não indicado |
| 16mm | 25 metros | 12,5 metros | 6,4 metros | Não indicado |
| 25mm | 40 metros | 20 metros | 10 metros | 7 metros |
| 35mm | 50 metros | 28 metros | 14 metros | 9 metros |
| Total do arranjo | 11,02A/41,3Vcc | 22,04A/41,3Vcc | 44,08A/41,3Vcc | 66,12A/41,3Vcc |
| Espessura do condutor | 1 painel 455W | Conexão em série | ||
| 2 painéis 455W | 4 painéis 455W | 4 painéis 455W | ||
| 4mm | 5,5 metros | 12 metros | 25 metros | 35 metros |
| 6mm | 9 metros | 18 metros | 35 metros | 55 metros |
| 10mm | 16 metros | 30 metros | 60 metros | 90 metros |
| 16mm | 25 metros | 50 metros | 100 metros | 150 metros |
| 25mm | 40 metros | 80 metros | 160 metros | 240 metros |
| 35mm | 50 metros | 100 metros | 200 metros | 300 metros |
| Total do arranjo | 11,02A/41,3Vcc | 11,02A/82,6Vcc | 11,02A/165,2Vcc | 11,02A/247,8Vcc |
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Itens Inclusos
1 Painel Solar de 455W, modelo CS3W 455MS, da marca Canadian Solar. Possui cabo de 4mm² com 50cm de comprimento com conector, já instalados na caixa de junção.
Garantia
O Painel Solar da Canadian Solar tem 12 anos de garantia de fábrica contra defeitos funcionais. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Canadian. Abra o chamado por este formulário ou entre em contato pelo número: (11) 4637-2276.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
