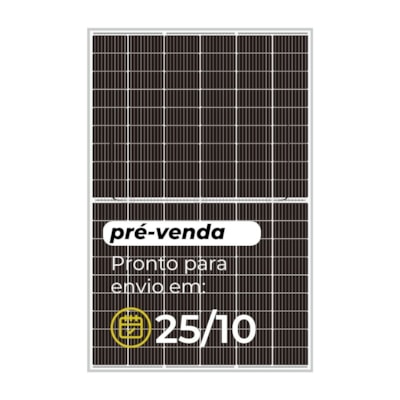

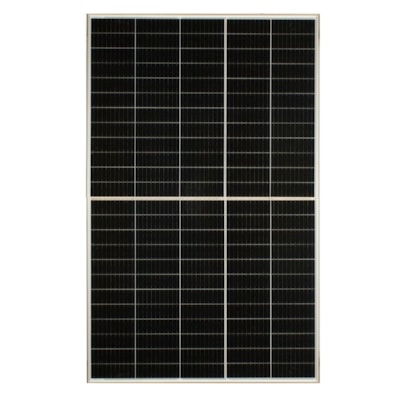

Painel Solar 405W Monocristalino Half-Cell Trina Solar - TSM-405DE09

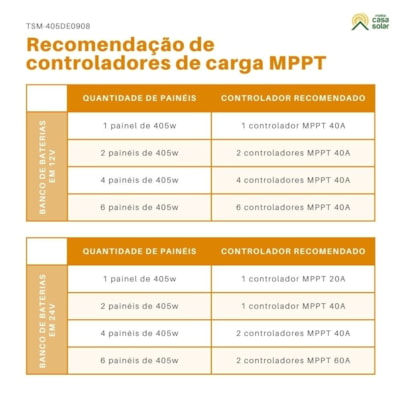

A combinação do design compacto com a tensão de 34,4V (Vmp), que é superior aos tradicionais 18V oferecidos por outros painéis. Por isso, é ideal para realizar o carregamento de bancos de baterias de todas as tensões com os controladores de carga MPPT em sistemas Off-Grid. Por exemplo, um controlador MPPT de 40A é compatível com 01 painel de 405W para carregar bancos de baterias em 12V. Ou, um controlador MPPT de 20A é compatível com 01 painel de 405W para carregar bancos de baterias em 24V.

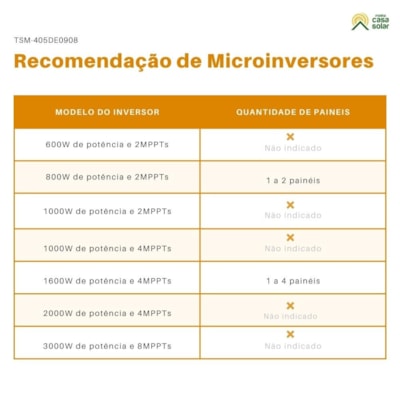

Esta placa solar da Trina Solar tem ampla compatibilidade com microinversores das marcas Deye, APsystems, Hoymiles, WEG e Growatt porque sua corrente e tensão são mais baixas, 11,77A (Imp) e 34,4V (Vmp). Por esse motivo, é bastante utilizada em sistemas conectados à rede em residências e pequenos negócios com restrição de área para instalação.

O painel solar da Trina Solar tem durabilidade superior pois, conta com a tecnologia Anti-PID que desacelera a degradação das células. Dessa maneira, a perda de potência acontece em um ritmo mais lento e com menor impacto na produção de eletricidade. Na prática, após 25 anos de uso, terá perdido no máximo 15,2% da potência devido à degradação das células.


Sobre a marca

Fundada em 1997, a Trina Solar é uma das empresas mais tradicionais de energia fotovoltaica na China. É considerada líder mundial em tecnologia solar e em fornecimento de painéis fotovoltaicos de alta eficiência e de rastreadores (trackers). Possui presença em mais de 100 países, incluindo o Brasil, Chile, Estados Unidos, Reino Unido, Espanha, Itália, México, Colômbia, Japão, entre outros.

Usos mais comuns em sistema Grid-Tie

• Sistemas fotovoltaicos residenciais e empresariais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;

• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);

• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).

Usos mais comuns em sistema Off-Grid

• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);

• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.

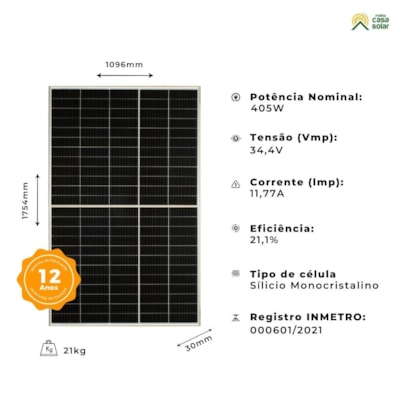

Potência Nominal (P.max): 405W;

Tensão de circuito aberto (Voc): 41,4V;

Corrente de curto-circuito (Isc): 12,34A;

Tensão na Potência Nominal (Vmp): 34,4V;

Corrente na Potência Nominal (Imp): 11,77A;

Eficiência do módulo (%): 21,1%;

Tolerância positiva: 0 ~ +5W

Temperatura de operação: -40 ~ +85ºC;

Tensão máxima do sistema: 1500V;

Capacidade máxima do fusível em série: 20A;

Número de células: 120;

Tipo de célula: Monocristalino;

Vidro, espessura e tipo: Vidro de alta transmissão de 3.2mm, anti-reflexo e resistência térmica;

Estrutura: Liga de alumínio anodizado;

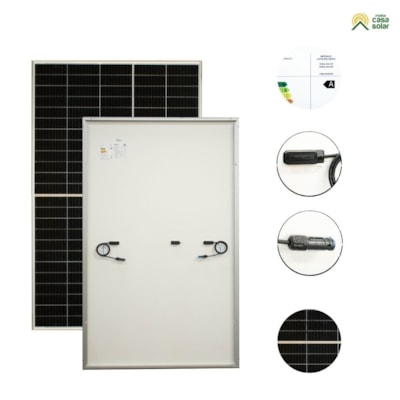

Caixa de Conexão: IP68;

Cabo: 4mm²;

Conector: Compatível com MC4;

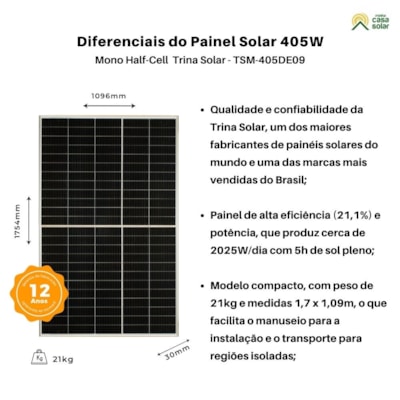

Dimensões do módulo: 1754 x 1096 x 30 mm;

Peso: 21 kg;

Registro INMETRO: 000601/2021.

*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.

Usos mais comuns em sistema Grid-Tie

• Sistemas fotovoltaicos residenciais e empresariais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;

• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);

• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).

Usos mais comuns em sistema Off-Grid

• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);

• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.

• Controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias. Visite a seção de Controladores de Carga.

• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.

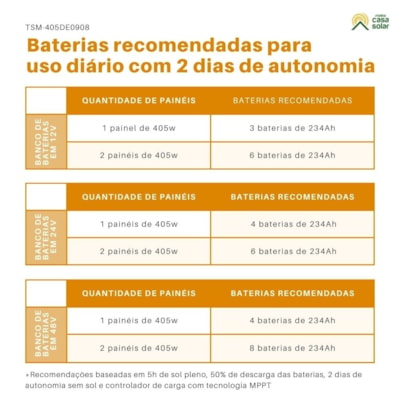

*Recomendações baseadas em 5h de sol pleno, 50% de descarga das baterias, 2 dias de autonomia sem sol e controlador de carga com tecnologia MPPT.

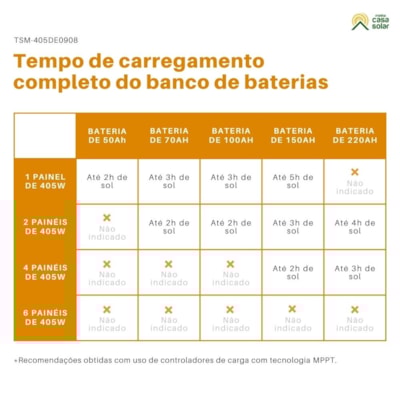

*Recomendações obtidas com uso de controladores de carga com tecnologia MPPT.

• Inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Veja os modelos de Inversores Carregadores.

• Inversor para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Conheça os Inversores On-Grid.

• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.

O Painel Solar da Trina Solar tem 12 anos de garantia contra defeitos de fabricação. Confira o certificado de garantia.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia. Abra o chamado por este formulário ou entre em contato pelo número: (31) 3517-9069.

O que invalida a garantia?

• Painel solar com vidro trincado;

• Instalação em desacordo com o manual de instalação;

• Descaracterização do produto (cortar os cabos);

• Furar ou serrar a moldura de alumínio;
