Apresentação
O painel solar de 340W Resun possui excelente custo-benefício, 12 anos de garantia contra defeitos de fabricação e nota “A” no INMETRO. É ideal para uso em sistemas Grid-Tie e Off-Grid. Em aplicações isoladas da rede (Off-Grid), permite alimentar aparelhos em corrente contínua que funcionam em 24V com controladores PWM ou 12V/24V com controladores MPPT.

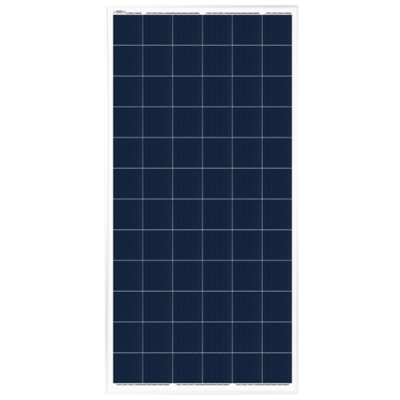

O Painel Solar Resun Solar de 340W possui 72 células de silício policristalino, sendo elas de uma composição de silício e outros componentes condutores fazendo com que o módulo policristalino tenha uma eficiência celular média de até 17,52%. Além disso, as células fotovoltaicas do painel são protegidas por uma resistente camada de vidro temperado de 3,2mm. O módulo também conta com uma resistente moldura em alumínio anodizado de 40mm que já vem com as furações para fixação.
O Painel Solar Resun Solar de 340W possui 72 células de silício policristalino, sendo elas de uma composição de silício e outros componentes condutores fazendo com que o módulo policristalino tenha uma eficiência celular média de até 17,52%. Além disso, as células fotovoltaicas do painel são protegidas por uma resistente camada de vidro temperado de 3,2mm. O módulo também conta com uma resistente moldura em alumínio anodizado de 40mm que já vem com as furações para fixação.
Tabela 1 - Produção média de energia Resun Solar RS6S-340P
| 4 horas de Sol | 5 Horas de Sol (média Brasil) | 6 Horas de sol |
| 1,4kWp por dia | 1,7kWp por dia | 2kWp por dia |
| 40,8kWp por mês | 51kWp por mês | 61,2kWp por mês |

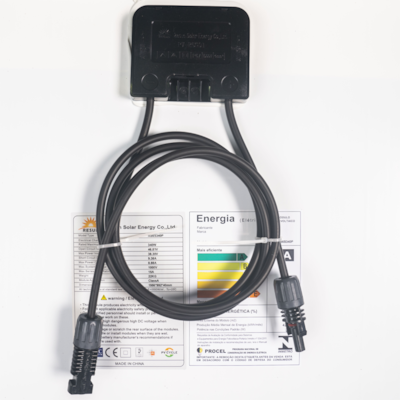

O módulo de 340W da Resun Solar mede 1956x992x40mm e pesa 22Kg. Em condições ideais de insolação, este módulo produz 340Wp com eficiência de 17,52%, tensão de pico (Vmp) de 38,05V e corrente de pico (Imp) de 8,94A. Acompanha ainda, uma caixa de junção com diodos para proteção dos painéis contra corrente reversa e cabos com conector MC4 nas pontas medindo 900mm.
Sobre a marca
Fundada em 2007, a Resun Solar Energy é uma empresa com mais de 600MW instalados pelo mundo. A Resun Solar é especializada no fornecimento de módulos solares de alta qualidade e custo-benefício presente em sistemas de geração de energia fotovoltaica instalados na Europa, Austrália, Canadá, América do Sul, África, Oriente Médio e Ásia.
Usos mais comuns
- Microgeração solar de energia em sistemas conectados à rede (Grid Tie) residenciais e comerciais para redução do consumo de energia elétrica.
- Sistemas isolados da rede elétrica convencional (Off Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT).
- Sistemas de geração híbridos para carregamento de bancos de baterias e injeção de energia à rede (requer inversor específico para utilização).
Itens inclusos
- Painel Solar Fotovoltaico policristalino de 340W Resun Solar Energy– RS6S -340P
Especificações técnicas
Dados elétricos*
- Registro INMETRO: 006114/2020
- Potência máxima (Pmax): 340Wp
- Número de células: 72
- Tensão de máxima potência (Vmp): 38,05V
- Corrente da máxima potência (Imp): 8,94A
- Tensão de circuito aberto (Voc): 46,21V
- Corrente do curto-circuito (Isc): 9,46A
- Tipo de células: Silício Policristalino
- Tamanho do cabo: 900mm
- Diâmetro do cabo: 4mm²
- Eficiência do módulo: 17,52%
- Dimensões: 1956x992x35mm
- Peso: 22Kg
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC
Acessórios recomendados (NÃO INCLUSOS)
Acessórios recomendados (NÃO INCLUSOS)
- Controlador de carga – Clique Aqui para visitar a sessão de Controladores de Carga.
- Bateria estacionária – Clique Aqui para visitar a sessão de Baterias Estacionárias.
- Inversor de tensão - Clique Aqui para visitar a sessão de Inversores.
- Cabos elétricos para conexão dos equipamentos – Clique Aqui para visitar a seção de condutores elétricos
- Suportes para os painéis fotovoltaicos - Clique Aqui para acessar a sessão de suportes para módulos fotovoltaicos
Dúvidas comuns
Como é feita a instalação do módulo solar fotovoltaico?
O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível Aqui, devendo ser encoberto durante sua instalação para evitar a geração de corrente elétrica. A fixação deve ser feita em suportes ou perfis resistentes à corrosão e ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 20 anos. O painel fotovoltaico já vem com furação para fixação, por isso, não é recomendado fazer novos furos. Isto causa a perda da garantia e enfraquece sua estrutura. É recomendado deixar um espaço entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira. Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.
Vou precisar de mais algum equipamento além da placa solar fotovoltaica?
Sim. Para sistemas isolados da rede, ou Off Grid, é possível realizar duas possíveis configurações:
Configuração 1: você precisará de um controlador de carga para controlar o nível de carregamento do banco de baterias a fim de preservar a saúde e a integridade delas; baterias, para armazenar a energia produzida pelos painéis (assim é possível utilizar o sistema à noite e em dias sem sol) e um inversor de potência – equipamento necessário quando os produtos abastecidos pelo sistema forem 110Vca ou 220Vca.
Configuração 2: Você precisará de um inversor/carregador híbrido, que faz o papel do controlador de carga e do inversor de tensão com um adicional importante, ele pode ser ligado na rede para realizar o carregamento do banco de baterias e para alimentação de cargas. É necessário também o uso de baterias, para armazenar a energia produzida pelos painéis (assim é possível utilizar o sistema à noite e em dias sem sol).
Para sistemas conectados à rede, ou Grid Tie, será necessário o uso de um dispositivo para proteção CC ( string box) e o inversor On Grid que realizará a gestão da produção de energia e injetará a energia produzida na rede.
Visite nossa loja on-line para conhecer com mais detalhes as características e modelos de equipamentos.
Como saber a potência do sistema fotovoltaico para me atender?
Em geral, a potência do sistema vai depender de 03 fatores: o consumo dos aparelhos conectados, o tempo médio de funcionamento diário e a autonomia do sistema desejada. A autonomia do sistema define a quantidade de dias em que os equipamentos funcionarão mesmo sem a luz do sol, por meio de baterias: geralmente de 2 a 3 dias em sistemas residenciais e 5 a 7 dias em aplicações especiais.
Especificações técnicas
Dados elétricos*
- Registro INMETRO: 006114/2020
- Potência máxima (Pmax): 340Wp
- Número de células: 72
- Tensão de máxima potência (Vmp): 38,05V
- Corrente da máxima potência (Imp): 8,94A
- Tensão de circuito aberto (Voc): 46,21V
- Corrente do curto-circuito (Isc): 9,46A
- Tipo de células: Silício Policristalino
- Tamanho do cabo: 900mm
- Diâmetro do cabo: 4mm²
- Eficiência do módulo: 17,52%
- Dimensões: 1956x992x35mm
- Peso: 22Kg
- Registro Inmetro - 006114/2020
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC
Download
Usos mais comuns
- Microgeração solar de energia em sistemas conectados à rede (Grid Tie) residenciais e comerciais para redução do consumo de energia elétrica.
- Sistemas isolados da rede elétrica convencional (Off Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT).
- Sistemas de geração híbridos para carregamento de bancos de baterias e injeção de energia à rede (requer inversor específico para utilização).
Acessórios recomendados
Acessórios recomendados (NÃO INCLUSOS)
- Controlador de carga – Clique Aqui para visitar a sessão de Controladores de Carga.
- Bateria estacionária – Clique Aqui para visitar a sessão de Baterias Estacionárias.
- Inversor de tensão - Clique Aqui para visitar a sessão de Inversores.
- Cabos elétricos para conexão dos equipamentos – Clique Aqui para visitar a seção de condutores elétricos
- Suportes para os painéis fotovoltaicos - Clique Aqui para acessar a sessão de suportes para módulos fotovoltaicos
Itens inclusos
Painel Solar Fotovoltaico policristalino de 340W Resun Solar Energy– RS6S -340P
