Apresentação

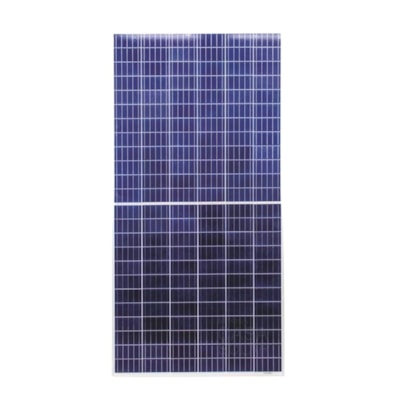

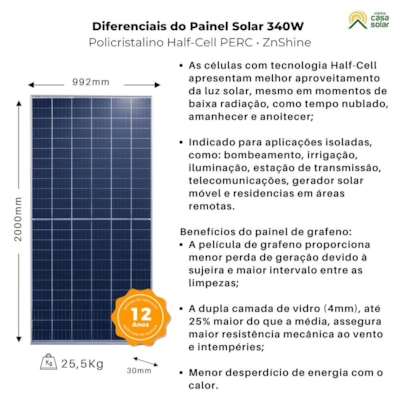

O Painel Solar ZNSHINE de 340W é policristalino, Half-Cell e tem tecnologia 5BB (busbar), além de tensão de 38,10V e corrente de 8,93A. Composto por 144 células de silício e outros componentes, fazendo que o módulo tenha eficiência celular média de 17,14%. Esse módulo foi desenvolvido com vidro duplo (double glass) que assegura resistência mecânica superior, é indicado para uso em sistemas isolados ou conectados à rede, além de bombeamento de água. Conta com 12 anos de garantia de fábrica.
O módulo de 340W da ZNSHINE possui revestimento de Grafeno, um material de nanotecnologia leve, fino e resistente que apresenta capacidade autolimpante e atua melhorando em até 2% o desempenho dos painéis por otimizar a absorção de raios próximos ao infravermelho, em comparação aos módulos com revestimento comum.
Construído com células policristalinas de silício e outros componentes, o que torna a fabricação mais simples e possibilita um valor de mercado mais competitivo. Também une a tecnologia Half-Cell que ajuda manter o desempenho da captação mesmo em condições de luz fraca, como neblina, tempo nublado, amanhecer e anoitecer.

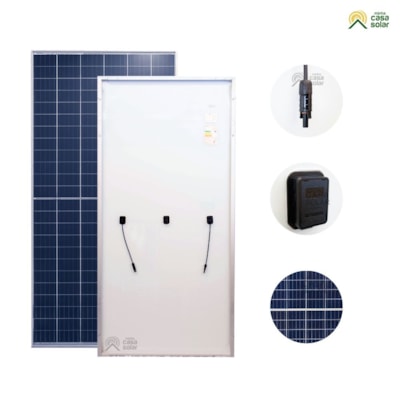

O módulo ZXP6-HLD144 mede 2000×992×30mm, pesa 25.5kg e já vem com as perfurações para fixação. A moldura de alumínio é anodizada e as células são protegidas por vidro duplo temperado de 4mm, sendo que cada vidro tem 2mm de espessura, proporcionando resistência elevada a fatores externos, como o vento e a neve.
A caixa de junção na parte de trás do painel contém 3 diodos de bypass para proteção de corrente reversa. Esse painel tem um par de cabo de 350mm acoplado com conectores do tipo MC4 para maior facilidade no momento da instalação. Além disso, possui certificação INMETRO e 12 anos de garantia contra defeito de fabricação.
Tecnologias do painel solar ZXP6-HLD144
• Revestimento de Grafeno
O revestimento de Grafeno é aplicado em uma camada ultrafina no painel. Tem poder de aumentar o desempenho de produção de energia em até 2%, além de colaborar com a durabilidade, a resistência à corrosão de materiais e capacidade autolimpante que facilita absorção da radiação do sol.
• Tecnologia vidro duplo (Double Glass)
Esse módulo de 340W da ZNSHINE foi desenvolvido com uma dupla camada de vidro que garante resistência mecânica superior em até 25%, em comparação aos painéis com apenas vidro temperado. Logo, a tecnologia double glass promove maior proteção para enfrentar o vento e demais intempéries.
• Half-Cell
A tecnologia Half-Cell divide a célula fotovoltaica ao meio para aumentar a eficiência da conversão de energia solar em eletricidade. O desempenho energético é melhorado pelo painel solar para conseguir captar maior volume de radiação solar, mesmo em condições de sombreamento e períodos de baixa luz solar, como o início e fim do dia. Conheça melhor essa tecnologia no blog.
Sobre a marca
A ZNSHINE é uma fabricante chinesa do setor de energia solar que está presente no mercado desde 1988. Foi uma das pioneiras mundiais na utilização de grafeno em painéis solares, sendo reconhecida pela excelência na fabricação de módulos fotovoltaicos e baterias de lítio.
A marca possui distribuidores em mais de 80 países e se tornou uma das líderes em desenvolvimento de soluções solares com presença global no Japão, Índia, Alemanha, Itália, Suíça, Reino Unido, EUA, Canadá, Chile, Austrália e África.

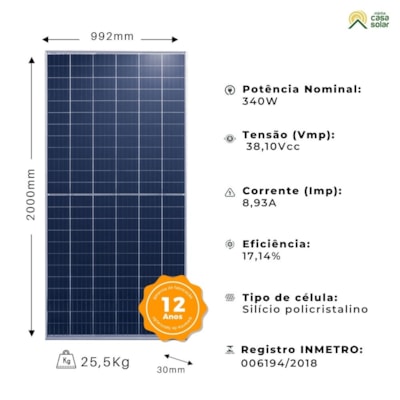

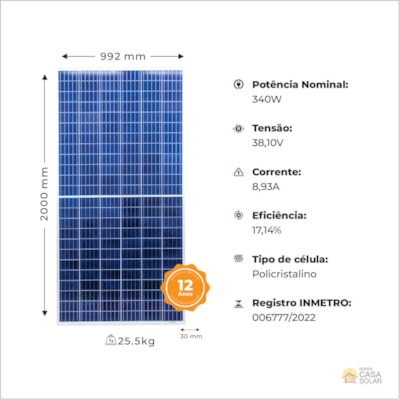

Especificações
Potência Nominal (P.max): 340W;
Tensão de circuito aberto (Voc): 46,8V;
Corrente de curto-circuito (Isc): 9,22A;
Tensão na Potência Nominal (Vmp): 38.10V;
Corrente na Potência Nominal (Imp): 8.93A;
Eficiência do módulo (%): 17,14%;
Temperatura de operação: -40ºC ~ +85°C;
Tensão máxima do sistema: 1500V;
Tipo de célula: Policristalino;
Número de células: 144;
Vidro, espessura e tipo: Vidro temperado duplo leve de 2mm + 2mm;
Estrutura: Liga de alumínio anodizado;
Caixa de junção: IP68, 3 diodos;
Cabo: 4mm² cabo 350mm;
Conector: MC4 ou compatível com MC4;
Dimensões do módulo: 2000 x 992 x 30 mm;
Peso: 25,5kg;
Registro Inmetro: 006777/2022.
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos mais comuns

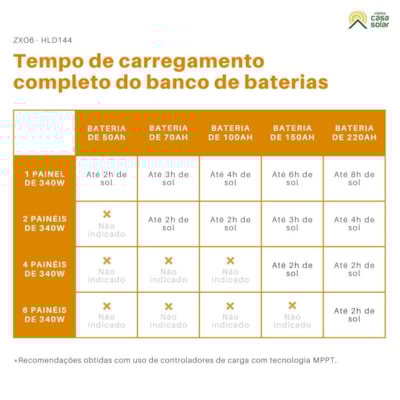

- Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT);
- Aplicações de geração móvel, como motorhomes, embarcações, caminhões, food trucks e trailers;
- Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.
Usos mais comuns em sistema Grid-Tie
- Microgeração solar de energia em sistemas residenciais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;
- Sistemas de geração híbridos com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização);
- Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos (requer inversor específico para utilização).
Acessórios

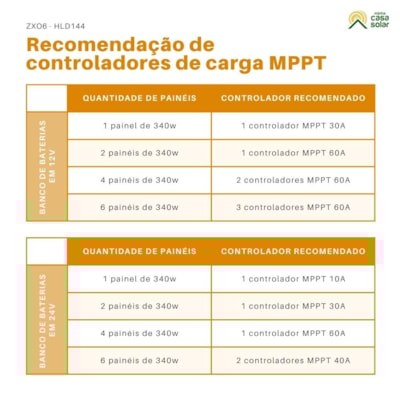

- Controlador de carga: É fundamental caso o painel seja utilizado para carregar baterias. O controlador impede que a bateria descarregue completamente ou receba cargas excessivas, assegurando o bom funcionamento do sistema e consequentemente aumente a vida útil dos aparelhos. Clique aqui para visitar a sessão de Controladores de Carga.
- Bateria estacionária: Para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Clique aqui para visitar a sessão de Baterias Estacionárias.
- Inversor de tensão Off-Grid: Usado para transformar a energia produzida pelos módulos solares de corrente contínua (CC) em corrente alternada (CA), com o intuito de possibilitar a sua utilização em aparelhos elétricos em 127V ou 220V. Clique aqui para visitar a sessão de Inversores.
- Inversor carregador: Atua como um 2 em 1, controlando a carga/descaga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários de recursos programáveis. Clique aqui para visitar a sessão de Inversores Carregadores.
- Inversor: Usado para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Clique aqui para visitar a sessão de Inversores.
- Cabos elétricos para conexão dos equipamentos. Clique aqui para visitar a sessão de Condutores.
- Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Clique aqui para acessar a seção de Suporte para Módulo Fotovoltaico.
Itens Inclusos
1 Painel Solar de 340w com células policristalinas e tecnologia Half-Cell, modelo ZXP6-HLD144, da marca ZNSHINE. Possui cabo de 4mm² com 35cm de comprimento e conector MC4, conectados à caixa de junção do painel.
Garantia
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a ZNSHINE. Entre em contato pelo e-mail: ayuchien@znshinesolar.com.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Veja todas as condições gerais que invalidam a garantia direto com o fabricante.
