Sobre o Produto

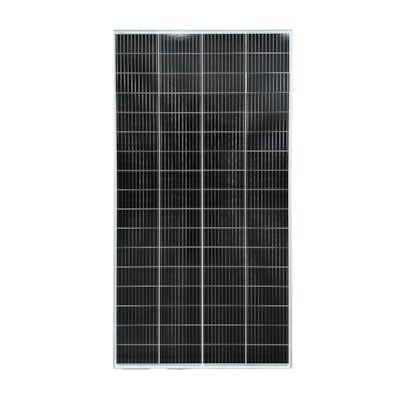

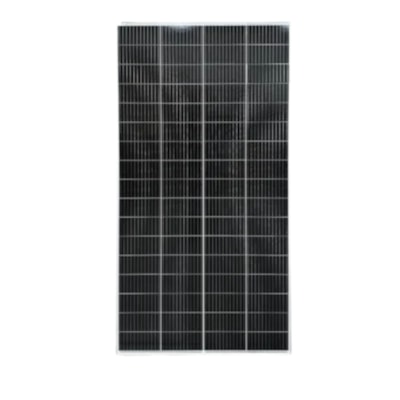

O Painel Resun 340W gera até 51 kWh/mês (5h de sol pleno), com 22,08% de eficiência e ocupando apenas 1,54 m². Possui Vmp de 37,21V e Imp de 9,14A. Ideal para casas com telhados pequenos, motorhome, trailer, van, food truck, embarcações e sistemas compactos. Conta com 12 anos de garantia, a confiabilidade da Resun e classificação Classe A no Inmetro.

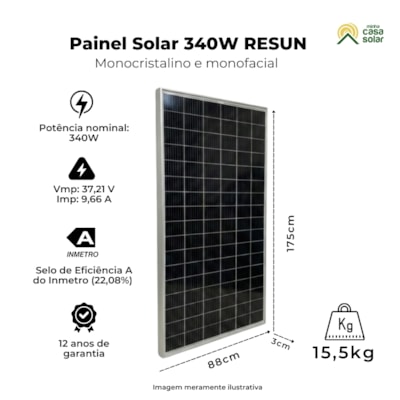

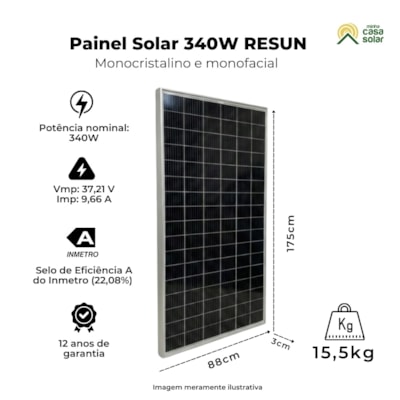

Painel de 340 W com eficiência de até 22,08%, gera até 51 kWh/mês em 5h de sol pleno, ocupando apenas 1,54m² (1,75×0,88 m) pesando apenas 15,5kg. |
Excelente para aplicações com limitação de espaço, como casas com telhados pequenos, motorhome, trailer, van, food truck, embarcações e sistemas compactos. |
Fabricado com células monocristalinas de alta eficiência e revestimento antirreflexo, apresenta excelente desempenho mesmo em condições de baixa irradiação solar. |
Altamente compatível com a maioria dos inversores e controladores, possibilitando a integração em sistemas on-grid e off-grid. |
Modelo amplamente utilizado no mercado, o que facilita futuras ampliações ou substituições, com baixas chances de incompatibilidade. |
Conta com 12 anos de garantia, a confiabilidade da Resun Solar e classificação Classe A no Inmetro (003708/2025). |
Este painel de 340?W da Resun, com células monocristalinas de alta eficiência e revestimento antirreflexo, aproveita bem a luz do sol mesmo em dias nublados. Ele ocupa apenas 1,54?m² e pode gerar até 51?kWh por mês em 5 horas de sol pleno.
Funciona com tensão de 37,21?V (Vmp) e corrente de 9,14?A (Imp), entregando sua potência máxima com eficiência de 22,08% e tolerância de 0 a +5?W. Seu design padrão e compacto facilita futuras ampliações ou substituições, tornando-o ideal para residências, motorhomes, trailers e pequenas empresas.
Pode ser utilizado em sistemas isolados (off-grid) para carregamento de bancos de baterias em diferentes tensões, desde que associado a controladores MPPT adequados (a partir de 20A em 24V e 30A em 12V). Veja na seção de itens recomendados qual controlador utilizar para determinada quantidade de painéis!
O painel possui 12 anos de garantia e a confiabilidade da Resun Solar, fabricante internacional reconhecida pela qualidade, segurança e desempenho de seus módulos fotovoltaicos.
Sobre a marca
Fundada em 2005, a Resun Solar é uma fabricante chinesa com forte atuação no mercado global de energia fotovoltaica. Reconhecida pelo alto padrão de qualidade e excelente custo-benefício, oferece módulos solares eficientes e confiáveis. A marca está presente em diversos países, incluindo o Brasil, atendendo projetos residenciais, comerciais e de grande porte, com produtos certificados por normas internacionais.
Especificações Técnicas
DADOS ELÉTRICOS – STC
(Irradiância 1000 W/m², Célula 25 °C, AM 1.5)
Potência Máxima (Pmax) | 340 Wp |
Tensão de Circuito Aberto (Voc) | 45,00 V |
Corrente de Curto-Circuito (Isc) | 9,66 A |
Tensão em Máxima Potência (Vmp) | 37,21 V |
Corrente em Máxima Potência (Imp) | 9,14 A |
Eficiência do Módulo | 22,08% |
Tolerância de Potência | 0 ~ +5 W |
DADOS ELÉTRICOS – NOCT
(Irradiância 800 W/m², Temp. ambiente 20 °C, vento 1 m/s)
Potência Máxima (Pmax) | 253,71 W |
Tensão de Circuito Aberto (Voc) | 42,17 V |
Corrente de Curto-Circuito (Isc) | 7,81 A |
Tensão em Máxima Potência (Vmp) | 34,66 V |
Corrente em Máxima Potência (Imp) | 7,32 A |
Temperatura Nominal de Operação (NOCT) | 45 ± 2 °C |
DADOS MECÂNICOS
Fabricante | Resun Solar |
Modelo | RSM340M |
Tipo de Célula | Monocristalina (Mono-crystalline) |
Tamanho da Célula | 210 × 105 mm |
Configuração das Células | 64 células (4 × 16) |
Dimensões do Módulo | 1750 × 880 × 30 mm |
Peso | 15,5 kg |
Vidro Frontal | Vidro temperado 3,2 mm |
Caixa de Junção (J-Box) | IP68 |
Cabos | 4 mm² (IEC) / 12 AWG (UL), 900 mm |
Conectores | MC4 ou compatível |
Usos Mais Comuns
• Sistemas fotovoltaicos residenciais e empresariais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária;
• Sistema de geração híbrido com baterias para evitar a taxação da energia enviada para a rede pública. Neste caso, a geração que excede o consumo imediato pode ser armazenada em bancos de baterias e utilizada posteriormente (requer inversor específico para utilização)
Usos mais comuns em sistema Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.Download
Perguntas Frequentes
1. Quantos kWh gera um painel solar de 340W e qual o tempo de garantia?
Esta placa solar de 340W da RESUN tem produção diária de até 1700W e mensal de 51kWh, considerando 5 horas de sol (média do Brasil). O tempo de garantia é de 12 anos contra defeito de fabricação.
2.Posso adicionar um painel solar de potência diferente ao sistema fotovoltaico que já tenho instalado?
Sim, é possível adicionar painéis de potências diferentes ao mesmo sistema, desde que as potências e especificações elétricas sejam parecidas. Quando os módulos têm potências muito diferentes, o sistema pode sofrer redução na geração de energia, desbalanceamento elétrico, limitar todo o conjunto ao painel mais fraco e até causar aquecimento e desgaste dos módulos. Por isso, para manter a eficiência e a segurança, recomenda-se que os painéis tenham capacidades próximas.
3. Quais dicas para a instalação física e elétrica dos painéis solares?
Instalação física:
É ideal instalar o painel em um local com boa incidência solar, sem sombras, orientado para o norte e com a inclinação adequada. Recomenda-se também fixá-lo em estruturas resistentes, usando apenas os furos originais.
Instalação elétrica:
A instalação elétrica é simples: é essencial verificar a polaridade correta antes de qualquer conexão. Utilize sempre a menor distância possível de cabos para reduzir perdas e manter a eficiência do sistema.
Recomenda-se o uso de string box CC, equipada com fusíveis, DPS e chave seccionadora, para proteger o sistema contra surtos elétricos, sobrecorrente e facilitar manutenções com segurança.
Certifique-se de que todos os componentes são compatíveis com a tensão e corrente do módulo de 340W. Essas práticas garantem maior segurança e melhor desempenho do painel.
4.O que preciso para projetar um sistema Off-Grid?
Primeiro, você calcula quanto a casa consome por dia, somando o consumo de todos os equipamentos (informação encontrada na etiqueta dos aparelhos ou na conta de luz mensal).
Depois define por quantos dias quer ter energia mesmo sem sol, para saber quanta energia precisa ficar armazenada nas baterias e em seguida, escolhe as baterias que consigam guardar essa energia.
Após isso, é necessário calcular a quantidade de painéis solares com base no consumo diário já considerando as perdas do sistema e as horas de sol da região.
Por fim, escolhe um inversor com potência suficiente para ligar os aparelhos com segurança.
Pode parecer difícil, mas a Minha Casa Solar facilita tudo para você! Assista ao nosso vídeo no YouTube sobre sistemas off-grid. Entre em contato com a Minha Casa Solar pelo (31) 3479-1400 e receba uma solução personalizada de acordo com a sua demanda!
5.O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.
Acessórios recomendados (Não Inclusos)
Baterias: utilizada para armazenar a energia gerada pelo painel solar. Quando não há radiação solar, as baterias desempenham um papel essencial: continuam fornecendo eletricidade para os inversores que irão alimentar as cargas de sua residência!

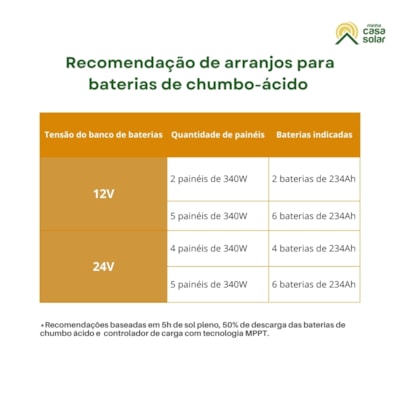

Recomendações para baterias de chumbo ácido:
Tensão do banco de baterias | Quantidade de painéis | Baterias indicadas |
12V | 2 painéis de 340W | 2 baterias de 234Ah |
5 painéis de 340W | 6 baterias de 234Ah | |
24V | 4 painéis de 340W | 4 baterias de 234Ah |
5 painéis de 340W | 6 baterias de 234Ah |
*Recomendações baseadas em 5h de sol pleno, 50% de descarga das baterias de chumbo ácido e controlador de carga com tecnologia MPPT.

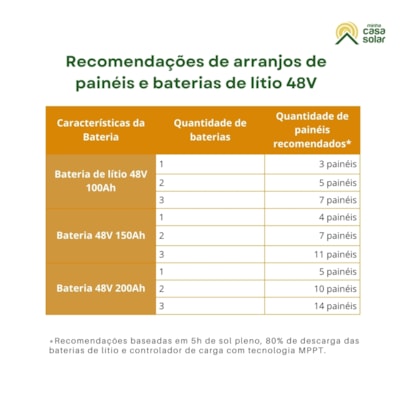

Recomendações de arranjos de painéis e baterias lítio de 48V
Características da Bateria | Quantidade de baterias | Quantidade de painéis recomendados* |
Bateria de lítio 48V 100Ah | 1 | 3 painéis |
2 | 5 painéis | |
3 | 7 painéis | |
Bateria 48V 150Ah | 1 | 4 painéis |
2 | 7 painéis | |
3 | 11 painéis | |
Bateria 48V 200Ah | 1 | 5 painéis |
2 | 10 painéis | |
3 | 14 painéis |
*Recomendações baseadas em 5h de sol pleno, 80% de descarga das baterias de lítio e inversores/controladores de carga com tecnologia MPPT.
Inversores: caso você precise alimentar um equipamento de 127/220V, é necessário utilizar um inversor. Ele é usado para transformar a energia produzida pelos módulos solares de corrente contínua (CC) em corrente alternada (CA). A energia CA é a utilizada na maioria dos equipamentos de nossa casa, como notebooks, televisões, entre outros.
Cabos elétricos: os cabos elétricos asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos e adquira os melhores cabos do mercado, com mínima perda e máxima segurança.
Lembre-se: O uso de cabos adequadamente dimensionados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!
Suportes para os painéis fotovoltaicos: a qualidade dos suportes para fixação dos painéis fotovoltaicos é essencial para o seu sistema solar. Para garantir a segurança da fixação entre na seção estruturas de fixação do nosso site e adquira os melhores produtos.
Controlador de carga: o controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a vida útil das baterias.

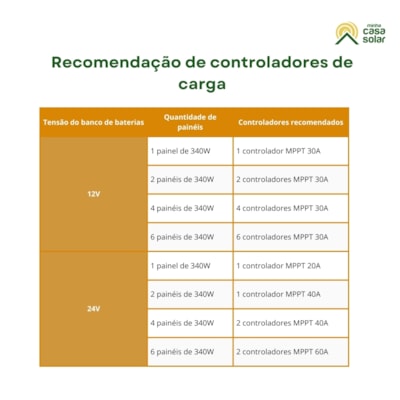

Recomendação de controladores de carga
Tensão do banco de baterias | Quantidade de painéis | Controladores recomendados |
12V | 1 painel de 340W | 1 controlador MPPT 30A |
2 painéis de 340W | 2 controladores MPPT 30A | |
4 painéis de 340W | 4 controladores MPPT 30A | |
6 painéis de 340W | 6 controladores MPPT 30A | |
24V | 1 painel de 340W | 1 controlador MPPT 20A |
2 painéis de 340W | 1 controlador MPPT 40A | |
4 painéis de 340W | 2 controladores MPPT 40A | |
6 painéis de 340W | 2 controladores MPPT 60A |
Garantia
O painel possui 12 anos de garantia e conta com classificação Classe A no Inmetro (003708/2025), garantindo segurança, eficiência e conformidade com os padrões brasileiros.
