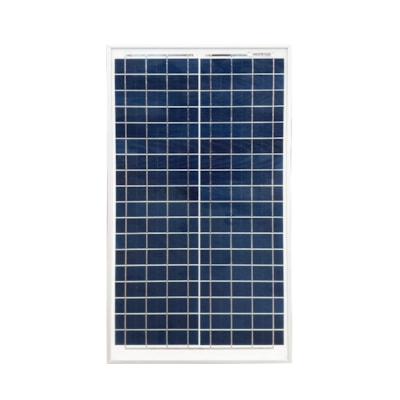

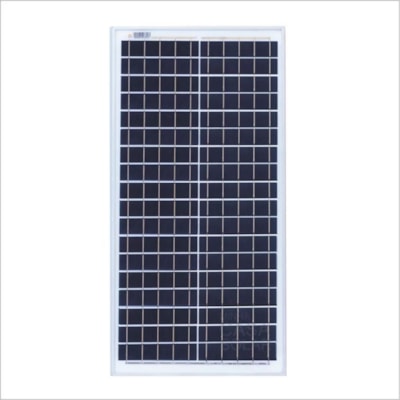

Sobre o produto

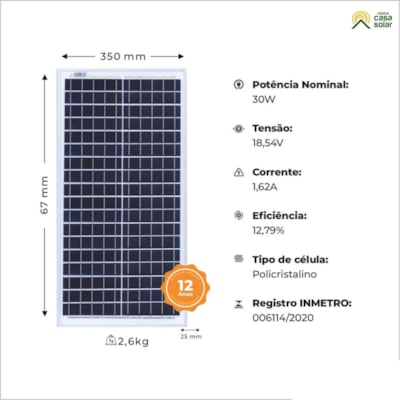

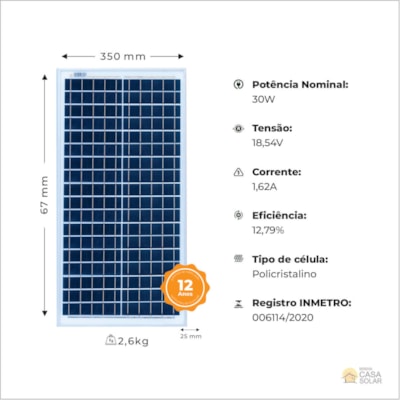

Especificações Técnicas
Potência Nominal (P.max): 30W;
Tensão de circuito aberto (Voc): 21,6V;
Corrente de curto-circuito (Isc): 1,84A;
Tensão na Potência Nominal (Vmp): 18,2V;
Corrente na Potência Nominal (Imp): 1,65A;
Eficiência do módulo (%): 12,79%;
Tolerância positiva: 0 ~ +5W;
Temperatura de operação: -40 ~ +85ºC;
Tensão máxima do sistema: 1000V;
Capacidade máxima do fusível em série: 15A;
Número de células: 36 [4x9 (156x78mm)];
Tipo de célula: Policristalina, 4 ou 5BB;
Vidro, espessura e tipo: Vidro temperado de 3,2mm;
Estrutura: Liga de alumínio anodizado;

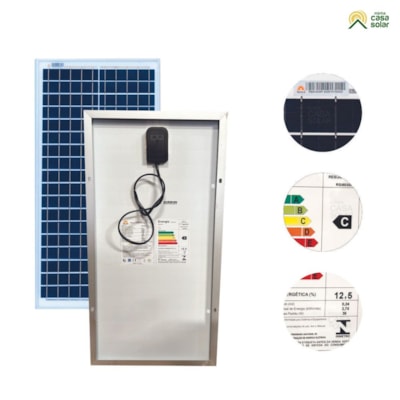

Caixa de Conexão: IP65 ou IP67, 1 Diodo;
Cabo: 2,5mm² com comprimento de 900mm;
Conector: Compatível com MC4 (Não incluso);
Dimensões do módulo: 670 x 350 x 25mm;
Peso: 3,77kg;
Registro INMETRO: 006114/2020
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos mais comuns
Usos mais comuns em sistemas Off-Grid
Sistema isolado da rede elétrica convencional (Off-Grid) com controlador de carga e baterias. Ideal para aplicações de baixo consumo de energia, como:
• Equipamentos de internet, telefonia rural e repetidor de sinal;
• Iluminação de portarias, guaritas, jardins e áreas externas;
• Iluminação de emergência;
• Segurança eletrônica, como alarmes e câmeras de vigilância (CFTV);
• Eletrificador de cerca rural;
• Sinalização marítima, de estradas e ferrovias;
• Bombeamento de água de pequeno porte e bebedouro de animais.
Downloads
Downloads:
Acessórios Recomendados (Não Inclusos)

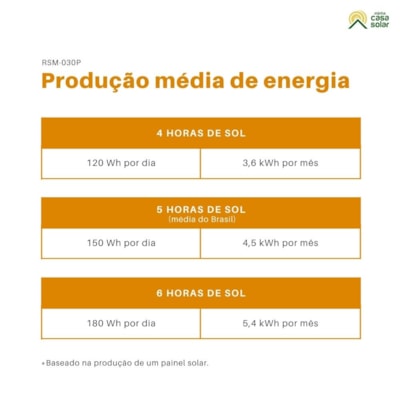

1. Quantos kWh gera uma placa solar de 60W?
Esse painel solar de 30W gera em média de 150W por dia e 4,5kW ao mês, considerando 5 horas de sol pleno.
2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?
Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.
Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família. Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de painéis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.
3. Como é feita a instalação do módulo solar fotovoltaico?
O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.
A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.
É recomendado, e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira.
Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.
4. O que preciso para projetar um sistema Off-Grid?

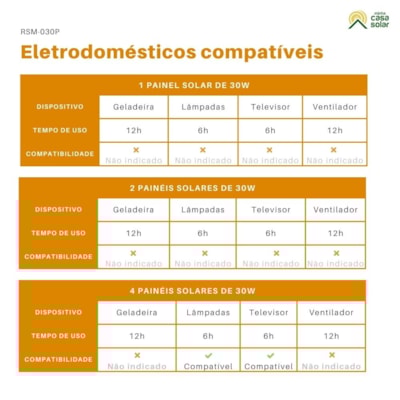

Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas.
Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.
Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares.
Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.
5. O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.
Acessórios Recomendados

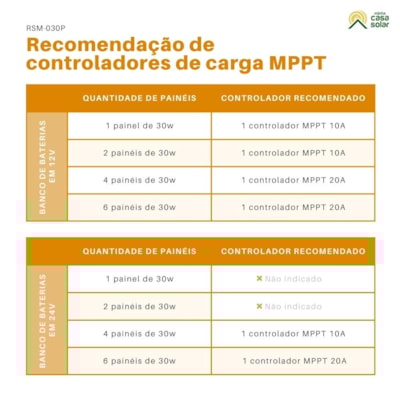

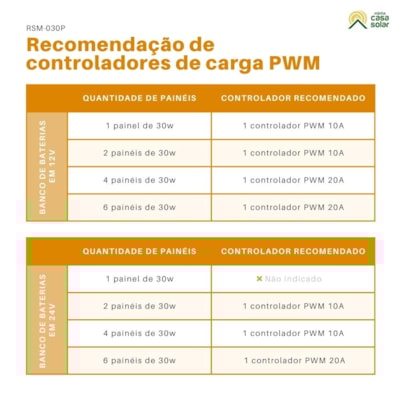

• Controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a preservação da vida útil das baterias. Visite a seção de Controladores de Carga.

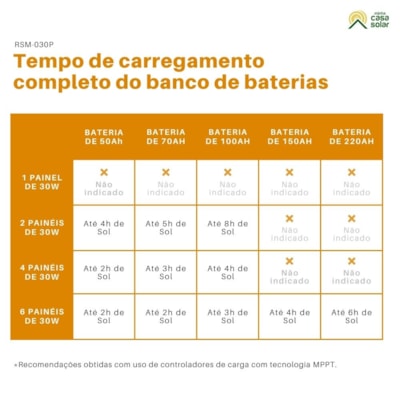

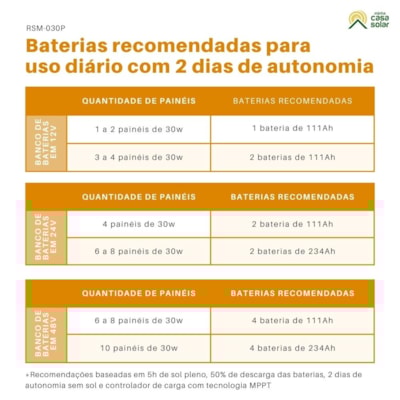

• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.
• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Garantia
O Painel Solar da Resun tem 12 anos de garantia contra defeitos de fabricação. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia. Abra o chamado por este formulário ou entre em contato pelo número: (31) 3517-9069.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Veja as condições gerais que invalidam a garantia.
