Sobre o Produto

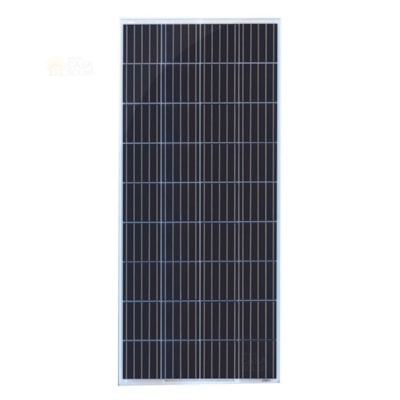

A placa solar 150W gera corrente de 8,38A (Imp) e tensão de 17,91V (Vmp). O RS6E-150P é o modelo de painel solar mais vendido do Brasil para carregamento de baterias em 12V ou 24V (mín. 2un). Ideal para sistemas Off-Grid em locais remotos ou com espaço limitado. Seu design compacto (1,49x0,67m) facilita o transporte. Tem 12 anos de garantia contra defeitos.

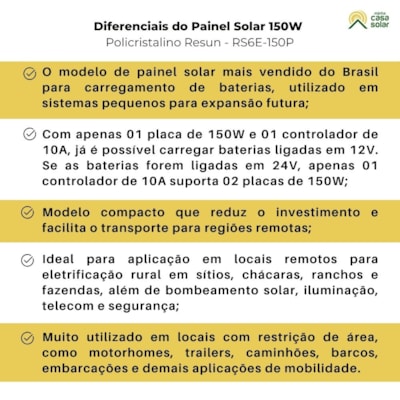

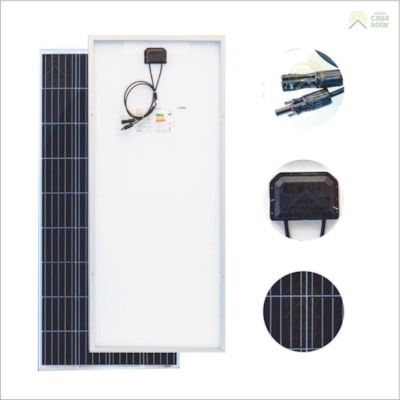

O RS6E-150P é o painel solar mais vendido do Brasil para carregamento de baterias, muito utilizado em sistemas pequenos para expansão futura. Tem certificação INMETRO e presença consolidada no mercado, sendo fácil de encontrar para ampliar o arranjo fotovoltaico. Possui estrutura firme e resistente para suportar ventos fortes, neve e condições climáticas extremas. Sua caixa de junção possui cabo fotovoltaico integrado com cerca de 90cm e conector MC4.
Este painel Resun combina células policristalinas de silício e outros componentes, simplificando a fabricação e permitindo excelente preço competitivo no mercado. Também conta com linhas de barramento (busbar) em cada célula que fazem a transmissão da energia produzida, minimizando as perdas. A união de todos esses recursos alcança eficiência média celular de 15,29%.
O painel solar de 150W possui tolerância positiva de até +5W, ou seja, pode chegar até 155W de potência. Na prática, isso representa uma produção extra de até 750W por mês ou 9kW por ano, considerando 5 horas de Sol pleno (média do Brasil).
Por ter design compacto e leve (11,5kg), essa placa solar Resun é um dos modelos mais escolhidos para sistemas Off-Grid de mobilidade veicular, como motorhome, trailer, van, caminhão, barco e lancha. Também é muito utilizado em locais remotos para eletrificação rural em sítios, chácaras, ranchos e fazendas, além de sistemas de bombeamento solar, irrigação, iluminação, telecomunicações e segurança eletrônica. Seu design também ajuda reduzir o investimento e facilita o envio para regiões remotas e de difícil acesso.

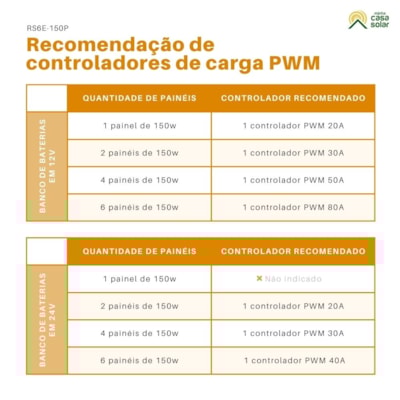

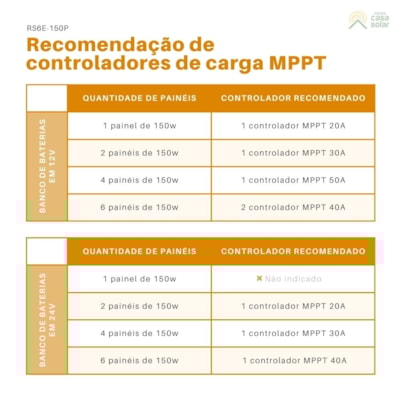

Esta placa solar de 150W é ideal para carregar bancos de baterias ligadas em 12V ou 24V, utilizando controlador de carga PWM ou MPPT. Na prática, com apenas 01 placa de 150W e 01 controlador de 10A, já consegue carregar baterias ligadas em 12V. Se for conectar as baterias em 24V, um controlador de 10A pode ser utilizado com até 02 placas solares de 150W.
Sobre a marca
Fundada em 2005, a Resun Group é uma das maiores e mais tradicionais fabricantes de módulos fotovoltaicos na China. Possui um amplo portfólio de painéis solares com excelente relação preço-qualidade, incluindo modelos de pequeno a grande porte. Exporta os seus produtos para várias partes do mundo, como a America Latina, Europa, África e Oriente Médio.

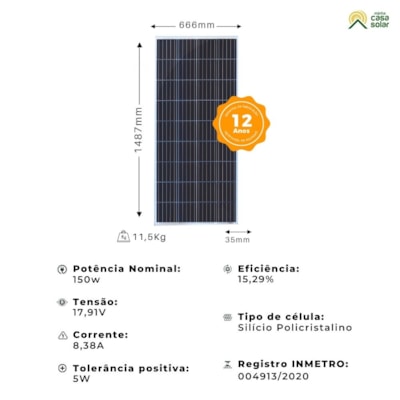

Especificações técnicas
Potência Nominal (P.max): 150W;
Tensão de circuito aberto (Voc): 22,3V;
Corrente de curto-circuito (Isc): 8,82A;
Tensão na Potência Nominal (Vmp): 17,91V;
Corrente na Potência Nominal (Imp): 8,38A;
Eficiência do módulo (%): 15,29%;
Tolerância positiva: 0 ~ +5W
Temperatura de operação: -40 ~ +85ºC;
Tensão máxima do sistema: 1000V;
Capacidade máxima do fusível em série: 15A;
Número de células: 36 [4x9 (156x156mm)];
Tipo de célula: Policristalina, 4 ou 5BB;
Vidro, espessura e tipo: Vidro temperado de 3,2mm com revestimento antirreflexo e hidrofóbico;
Estrutura: Liga de alumínio anodizado;
Caixa de Conexão: IP65 ou IP67, 6 Diodos;
Cabo: 4mm² com comprimento de 900mm (com conector acoplado);
Conector: Compatível com MC4;
Dimensões do módulo: 1487 x 666 x 35mm;
Peso: 11,5kg;
Registro INMETRO: 004913/2020.
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Usos mais comuns
Usos mais comuns em sistemas Off-Grid
• Sistema isolado da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT e/ou inversor Off-Grid);
• Aplicações de mobilidade em veículos e embarcações, como motorhomes, caminhões, food trucks, trailers, barcos e lanchas.
Usos mais comuns em sistemas Grid-Tie
• Sistemas fotovoltaicos residenciais e empresariais conectados à rede pública (Grid-Tie) para redução do consumo de energia elétrica da concessionária e gerar desconto na conta de luz com envio da energia excedente (requer inversor On-Grid).
Itens Inclusos
- Placa solar de 150W, modelo RS6E-150P da marca Resun. Possui cabo fotovoltaico de 4mm² com conector MC4, totalizando 90cm, já conectados à caixa de junção do painel.
Perguntas Frequentes

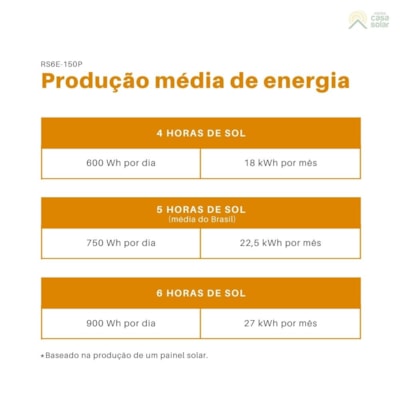

1. Quantos kWh gera uma placa solar de 150W?
Esse painel solar de 150W gera em média de 750W por dia e 22,5kW ao mês, considerando 5 horas de sol pleno.
2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?
Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.
Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família. Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de painéis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.
3. Como é feita a instalação do módulo solar fotovoltaico?
O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.
A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.
É recomendado, e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira.
Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.
4. O que preciso para projetar um sistema Off-Grid?

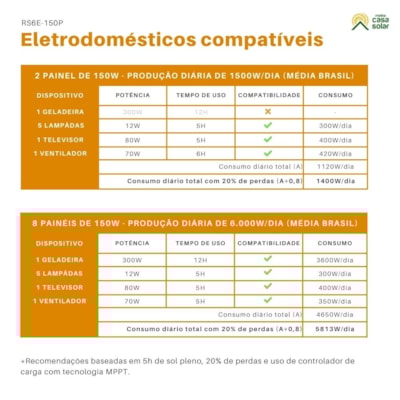

Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas.
Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.
Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares.
Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.
5. O que preciso para montar um sistema On-Grid?
Para solicitar um orçamento On-Grid, basta ter em mãos a sua conta de energia para verificar os seguintes dados: seu consumo mensal, a bandeira e o tipo de rede. Com essas informações em mãos, basta acessar nosso simulador solar e preencher os dados solicitados.
Acessórios Recomendados
• Controlador de carga realiza o controle de carga e descarga dos bancos de baterias, impedindo a descarga total ou recebimento de cargas excessivas. Colaborando com a preservação da vida útil das baterias. Visite a seção de Controladores de Carga.

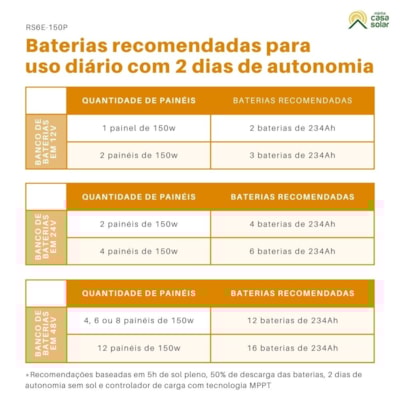

• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.
• Inversor carregador atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Veja os modelos de Inversores Carregadores.
• Inversor para conexão à rede elétrica será necessário quando o módulo for utilizado em um sistema Grid-Tie, On-Grid, Microgeração ou Minigeração distribuída. Conheça os Inversores On-Grid.
• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Garantia
O Painel Solar da Resun tem 12 anos de garantia contra defeitos de fabricação. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia. Abra o chamado por este formulário ou entre em contato pelo número: (31) 3517-9069.
O que invalida a garantia?
• Painel solar com vidro trincado;
• Instalação em desacordo com o manual de instalação;
• Descaracterização do produto (cortar os cabos);
• Furar ou serrar a moldura de alumínio;
• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;
• Veja as condições gerais que invalidam a garantia.
