Sobre o Produto

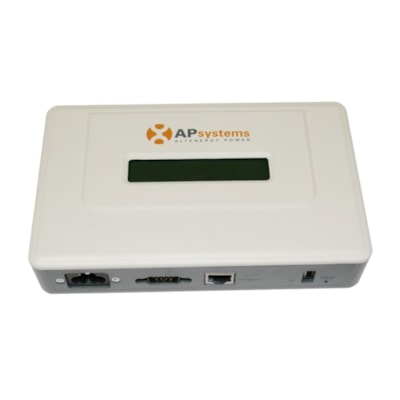

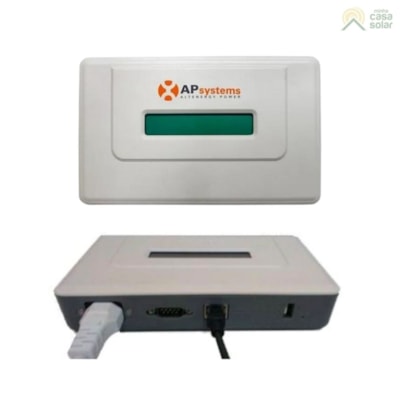

A ECU-3-V4 monitora exclusivamente o microinversor APsystems YC500. Realiza o monitoramento, permitindo visualização do desempenho de cada painel solar conectado ao microinversor APsystems conectado no sistema de energia solar. Fornece dados precisos pelo aplicativo EMA para smartphone. Conta com 03 anos de garantia contra defeitos de fabricação.

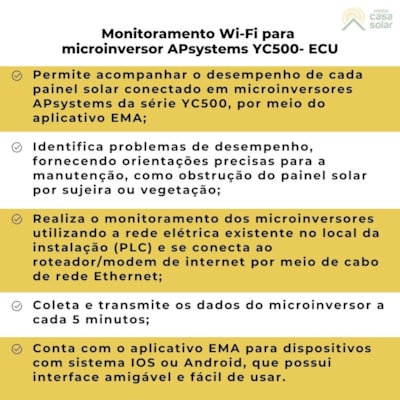

Diferenciais do Monitoramento Wi-Fi para microinversor APsystems YC500 - ECU
| Permite acompanhar o desempenho de cada painel solar conectado em microinversores APsystems da série YC500, por meio do aplicativo EMA; |
| Identifica problemas de desempenho, fornecendo orientações precisas para a manutenção, como obstrução do painel solar por sujeira ou vegetação; |
| Realiza o monitoramento dos microinversores utilizando a rede elétrica existente no local da instalação (PLC) e se conecta ao roteador/modem de internet por meio de cabo de rede Ethernet; |
| Coleta e transmite os dados do microinversor a cada 5 minutos; |
| Conta com o aplicativo EMA para dispositivos com sistema IOS ou Android, que possui interface amigável e fácil de usar. |
Esta ECU-3 é uma interface de monitoramento remoto exclusiva para residências e empresas com sistemas On-Grid (conectados à rede) que utilizam microinversores APsystems da série YC500.
O cabo de comunicação CC-USB-RS485-150U conecta-se a porta RS485 do controlador Epever. Enquanto a outra extremidade com RJ45, é encaixada na porta Ethernet do computador/notebook.
Compatibilidade com o monitoramento USB para controladores Epever via PC
| Modelo do microinversor | Conexão |
|---|---|
| YC500 | Compatível |
| YC600 | Incompatível |
| YC1000 | Incompatível |
| QS1A | Incompatível |
É capaz de coletar os dados da produção de energia ao nível do módulo em tempo real, entregando monitoramento completo e de alta confiabilidade. Isso possibilita monitorar o desempenho de cada microinversor APsystems, acompanhar a produção solar de cada painel solar, e identificar fatores que prejudicam a captura da luz do Sol, como acúmulo de sujeira e obstáculos que provocam sombreamento na placa solar, e providenciar sua remoção.
Além disso, a ECU-3-V4 permite visualizar dados elétricos do sistema (como tensão e frequência) para análise e detecta problemas no sistema fotovoltaico com maior agilidade, fornecendo orientações para a manutenção.

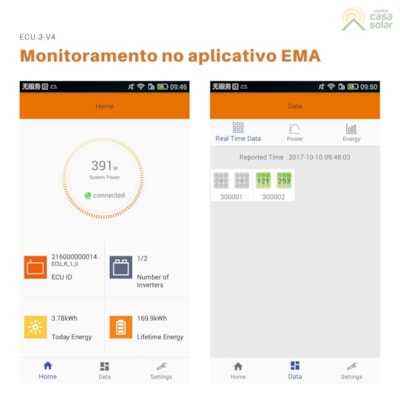

Para entregar tudo isso, a interface de comunicação APsystems conta com o EMA, um aplicativo robusto de monitoramento remoto disponível para dispositivos móveis com Android e IOS. Ele permite fácil navegação e visualização das informações de desempenho do sistema, em qualquer lugar, a qualquer hora.

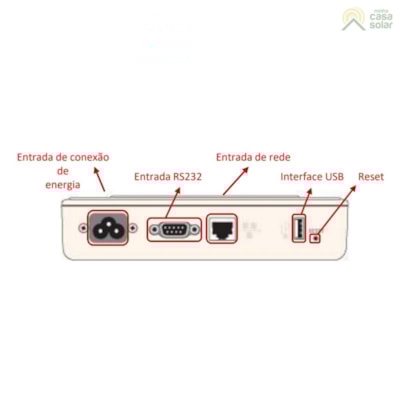

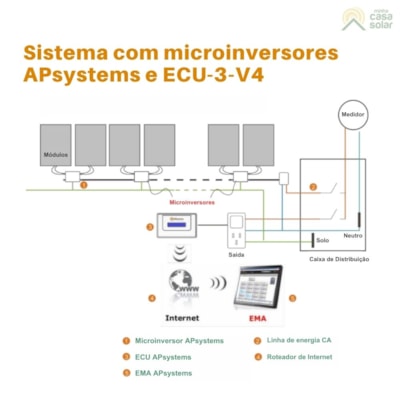

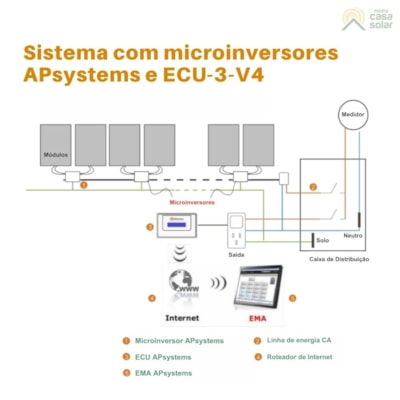

A ECU APsystems realiza o monitoramento dos microinversores utilizando a rede elétrica existente no local da instalação (PLC) e se conecta ao roteador/modem de internet por meio de cabo de rede Ethernet. Além disso, inclui cabo de alimentação e cabo de comunicação RJ232.
Sobre a marca
Fundada em 2009, a APsystems é uma fabricante líder mundial no desenvolvimento de microinversores e equipamentos de monitoramento remoto para sistemas de energia residenciais e comerciais. A APsystems é uma das mais antigas e tradicionais marcas de microinversores presentes no mercado brasileiro.

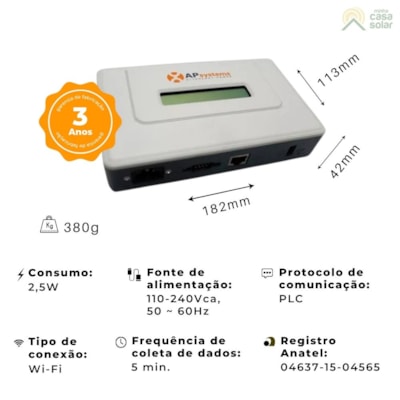

Especificações Técnicas
- Wi-Fi integrado: 802.11g/n
- Comunicação: ZigBee 2.4GHz
- Ethernet: 10/100M auto sensoriamento, auto negociação.
- Interface USB: Padrão
- Comunicação: RS232
- Frequência de coleta de dados: 5min
- Registro Anatel: 04637-15-04565
- Fonte de alimentação: 110-240Vca, 50 ~ 60Hz
- Consumo: 2,5W
- Dimensões (L x A x C): 182 mm x 113 mm x 42 mm
- Peso: 380g
- Grau de proteção: IP30
- Faixa de temperatura do ambiente:- 10°C até + 65°C
- Refrigeração: Convecção Natural
Usos Mais Comuns
Sistemas Grid-Tie com microinversores APsystems do modelo YC500 em:
- Residências de alto padrão e empresas com telhados com várias quedas/águas;
Telhados próximos de prédios, rede elétrica, árvores e beirais.
Itens Inclusos

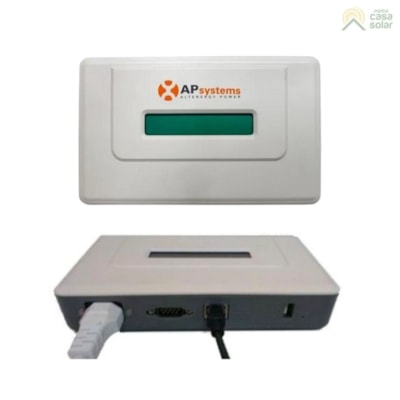

- 1 Interface de monitoramento Wi-Fi, modelo ECU-3-V4 da APsystems;
- 1 Cabo de alimentação
- 1 Cabo de comunicação RJ232
- Manual do produto em ingles
Download
Downloads:
Perguntas Frequentes
Não. Ela tem compatibilidade exclusiva com o microinversor YC500.
2. Como conectar o microinversor APsystems na ECU-3?
Para adicionar cada microinversor do sistema no monitoramento da ECU-3, acesse "Configurações", selecione "Gerenciamento de ID", insira o “número de identificação” que fica no microinversor manualmente ou escaneie, utilizando a câmera do celular.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
Gera eletricidade para consumo imediato e injeta o excedente na rede da concessionária, proporcionando redução na conta de luz.
Visitar a sessão de Microinversor On-Grid.O endcap é uma terminação emborrachada que fica no final do cabo tronco, isolando o circuito elétrico.
Conhecer este terminal final para microinversor APsystems.Garantia
Esta ECU-3 tem 03 anos de garantia contra defeitos de fabricação. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Ecori, empresa autorizada pela APsystems. Abra um chamado ou ligue para o Suporte Técnico da Ecori: (17) 99236-4803.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
- Qualquer defeito ou dano causado por mover o produto do local original de instalação;
- Desmontar, modificar a ECU ou alterar/remover as identificações originais, como: marca registrada, número de modelo ou número de série;
- Utilização ou instalação incorreta;
- Contato com fogo, água ou instalado externamente sem gabinete;
- Danos causados pelo sistema elétrico que está instalado;
- Entre outras condições gerais que invalidam a garantia.
