Apresentação
O Shine WiFi-F faz o monitoramento de sistemas com inversores carregadores SPF da Growatt. Com aplicativo para smartphone IOS e Android, monitora o desempenho de usinas solares em locais remotos (Off-Grid), utilizando a rede WiFi disponível. Permite diagnóstico e solução à distância de problemas de configuração. Conta com 2 anos de garantia contra defeitos de fabricação.
| Ideal para consumidores finais, integradores e profissionais do setor solar que desejam monitorar o desempenho de usinas fotovoltaicas instaladas em locais remotos (Off-Grid); |
| Dispositivo exclusivo para realizar o monitoramento de sistemas com inversores carregadores Growatt da linha SPF; |
| Permite diagnóstico e solução à distância de problemas relacionados com a configuração do sistema e atualização de firmware (sistema operacional); |
| Se encaixa ao inversor pela saída USB e conecta à internet por meio de uma rede WiFi disponível, compatível com o padrão Wireless (802.11 b/g/n); |
| Faz o monitoramento remoto através do aplicativo ShinePhone, disponível para smartphones com sistema IOS e Android; |
| Permite a visualização da produção solar, do carregamento das baterias e do consumo das cargas, identificar falhas no sistema e configurar o sistema; |
| A memória interna (datalogger) possui autonomia para registrar 30 dias de dados. |
O Shine Wifi-F é um dispositivo de monitoramento remoto exclusivo para sistemas isolados da rede, sendo compatível com inversores carregadores da linha SPF da Growatt. Ele coleta os dados do sistema Off-Grid e armazena na memória interna (datalogger) por um mês, aproximadamente. O envio das informações acontece a cada 5 minutos via WiFi com modem ou roteador de internet compatível com o padrão Wireless (802.11 b/g/n), sendo a distância máxima de 100m sem barreiras.

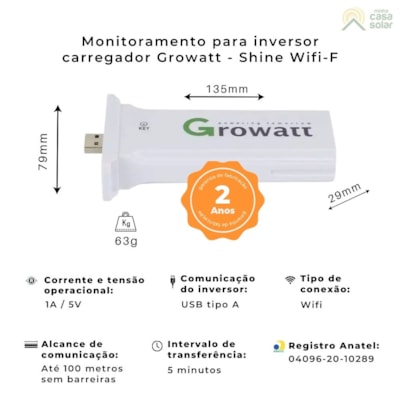

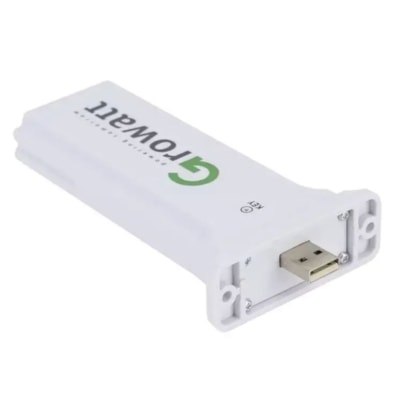

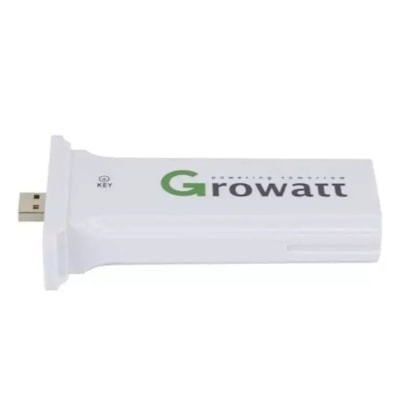

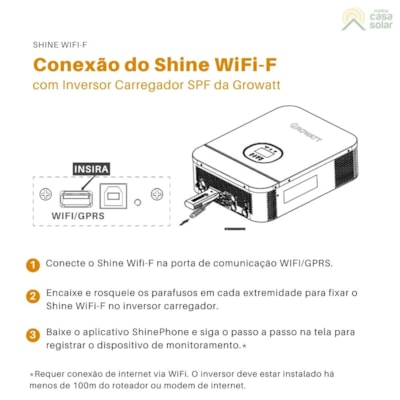

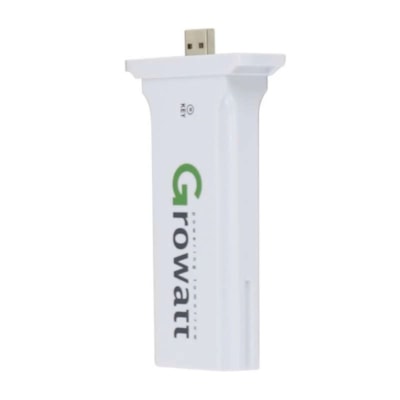

Este dispositivo de monitoramento é compacto, pesa 63g e mede 79 x 135 x 29mm. Tem instalação prática e livre de cabos porque tem conector USB tipo A de encaixe fácil na porta Wifi/GPRS do inversor carregador Growatt. Inclusive, conta com 02 parafusos para fixação do acessório no inversor.
O Shine Wifi-F é um dos primeiros dispositivos de monitoramento para sistemas Off-Grid. É ideal para consumidores finais, integradores e profissionais do mercado de energia solar que desejam monitorar o desempenho de usinas fotovoltaicas instaladas em locais remotos ou de difícil acesso.
Para acessar os dados de monitoramento após a conexão do ShineWifi-F, baixe o aplicativo ShinePhone em um smartphone com sistema Android ou IOS. Você poderá visualizar:
• geração de energia diária, mensal e total;
• potência atual do sistema;
• valor de watts convertido em receita do dia, mês e total;
• capacidade fotovoltaica;
• status de planta: conectado ou desconectado;
• alarme, caso tenha alguma falha ou anomalia no sistema;
• comparação de potência por dia, mês, ano e período personalizado.
Além disso, aderir o uso do módulo Shine WiFi-F ajuda a reduzir os severos custos com o deslocamento de profissionais para resolução de problemas técnicos em locais remotos ou de difícil acesso. Ele permite a identificação, o diagnóstico e a solução à distância de problemas relacionados com a configuração do sistema e atualização de firmware (sistema operacional) de modo remoto. Isso porque possibilita fácil configuração dos principais parâmetros do sistema, como a profundidade de descarga do banco de armazenamento (DoD), tipo de bateria, estado de carregamento, além da tensão e corrente dos módulos fotovoltaicos e das baterias.
Sobre a marca
Fundada em 2010, a Growatt é líder mundial no fornecimento de soluções de geração distribuída e uma das marcas mais vendidas no Brasil para equipamentos de energia solar fotovoltaica. Já construiu uma sólida rede que está presente em mais de 20 países, incluindo o Brasil, o que permite oferecer assistência de fábrica em nosso país.Especificações
Dados gerais

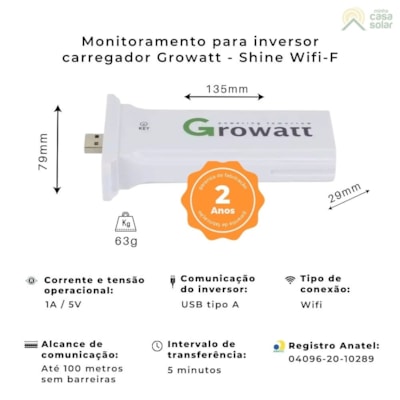

Dimensões (L/A/P): 79 x 135 x 29mm
Peso: 63g
Idioma: Inglês, Chinês
Parâmetros de Wireless
Tipo de Wireless: WiFi
Padrão do Wireless: 802.11 b/g/n
Padrão de Transmissão: 802.11b: +20dBm(Max.); 802.11g: +18dBm(Max.); 802.11n: +15dBm(Max.)
Sensibilidade do Receptor: 802.11b: -89dBm(Max.); 802.11g: -81dBm(Max.); 802.11n: -71dBm(Max.)
Parâmetros de Hardware
Interface de dados: UART: 9600bps; Ethernet: 100Mbps
Tensão operacional: 5V (+/-15%)
Corrente operacional: 1A
Temperatura de operação: -20°C~+65°C
Temperatura de armazenamento: -40°C~+70°C
Tipo de rede: AP (Ponto de Acesso); modo de estação (com AP suave)
Mecanismos de segurança: WEP / WPA-PSK / WPA2-PSK
Criptografia: WEP64 / WEP128 / TKIP / AES
Aplicações de parâmetros
Servidores suportados: ShineServer
Comunicação do inversor: USB tipo A
Comunicação do servidor: WiFi via roteador (protocolo Modbus TCP)
Roteadores suportados: Roteador sem fio (Inclui roteador 3G)
Interface de configuração do usuário: Servidor web sem fio (Navegador de Internet)
Máximo alcance de comunicação: 100m
Intervalo de transferência de dados: 5 minutos
URL do servidor padrão: server-cn.growatt.com
Anatel: 04096-20-10289
Downloads
Usos Mais Comuns
Usos mais comuns em sistemas Off-Grid
Sistemas isolados da rede (Off-Grid) que utilizam o inversor carregador Growatt da linha SPF, como:
• Casas, sítios, ranchos e fazendas em regiões isoladas ou de difícil acesso;
• Empresas de telecomunicações, mineração, agropecuárias e ferrovias que possuem instalações fotovoltaicas em locais remotos;
• Integradores e profissionais de energia solar que prestam serviços de monitoramento e manutenção do sistema fotovoltaico de seus clientes.
• Aplicações críticas e/ou que demandam alta disponibilidade de energia, como sistemas de irrigação, telecomunicações, equipamentos de segurança e resfriamento, dentre outros.
• Locais com queda frequente da energia fornecida pela concessionária, utilizando o sistema Off-Grid como Nobreak solar.
Acessórios Recomendados

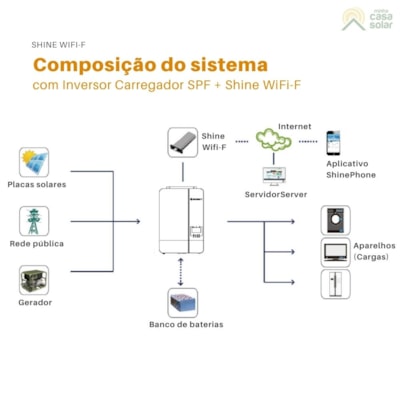

• Inversor carregador SPF atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Veja os modelos de Inversores Carregadores.
• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Confira a seção de Baterias Estacionárias.
• Cabos elétricos para conexão dos equipamentos. Visite a seção de Cabos e Condutores.
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Itens Inclusos
1 Dispositivo de monitoramento Shine Wifi-F;
2 Parafusos para fixação;
1 Manual de instalação em inglês.
Garantia
O ShineWiFi-F tem 2 anos de garantia padrão contra defeitos de fabricação e assistência técnica de fábrica no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia da Growatt?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Growatt.
• E-mail: suporte@growattbrasil.com.br
• Telefone: (44) 3122-0780 ou (44) 3123-3650
• Site: br.growatt.com
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
