Apresentação

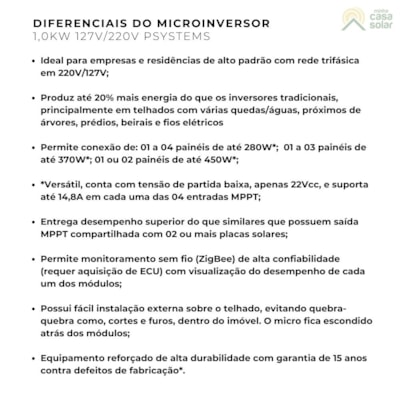

| Ideal para empresas e residências de alto padrão com rede trifásica em 220V/127V; |
| Produz até 20% mais energia do que os inversores tradicionais, principalmente em telhados com várias quedas/águas, próximos de árvores, prédios, beirais e fios elétricos; |
| Permite conexão de: • 01 a 04 painéis de até 280W*; • 01 a 03 painéis de até 370W*; • 01 ou 02 painéis de até 450W*; |
| *Versátil, conta com tensão de partida baixa, apenas 22Vcc, e suporta até 14,8A em cada uma das 04 entradas MPPT; |
| Entrega desempenho superior do que similares que possuem saída MPPT compartilhada com 02 ou mais placas solares; |
| Permite monitoramento sem fio (ZigBee) de alta confiabilidade (requer aquisição de ECU) com visualização do desempenho de cada um dos módulos; |
| Possui fácil instalação externa sobre o telhado, evitando quebra-quebra como, cortes e furos, dentro do imóvel. O micro fica escondido atrás dos módulos; |
| Equipamento reforçado de alta durabilidade com garantia de 15 anos contra defeitos de fabricação*. |

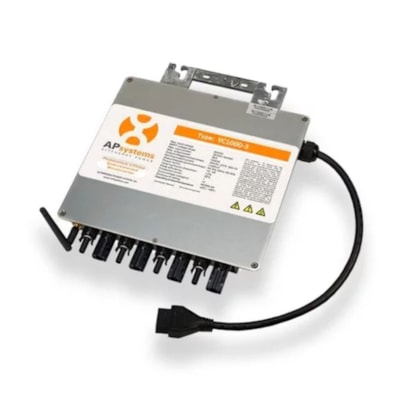

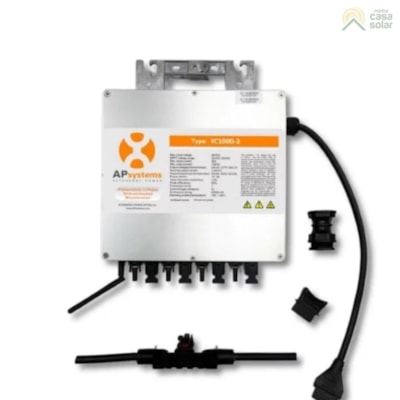

O YC1000-3-220 foi projetado pela APsystems com potência na saída de 900W a 1130W, sendo compatível com sistemas Grid-Tie (conectados à rede) em residências e empresas com redes trifásicas com tensão em 220V ou 127V. Conta com 04 MPPT’s que permitem a conexão de painéis solares com corrente de até 14,8A e 60V em cada entrada. Sua instalação é simples, o microinversor fica escondido atrás do arranjo fotovoltaico, o que evita quebra-quebra, como cortes e furos dentro do imóvel. É um equipamento robusto, apropriado para instalação ao tempo e com grau de proteção IP67. O micro pesa apenas 3,5kg e mede 259 x 242 x 36mm.
Este microinversor APsystems possibilita produzir e consumir eletricidade de forma simultânea, reduzindo o valor da fatura de energia e a utilização da concessionária. A energia excedente é injetada na rede elétrica pública e é convertida em créditos que são descontados na fatura da concessionária. Assim, aderir um sistema Grid-Tie permite uma economia de até 90% na conta de luz.

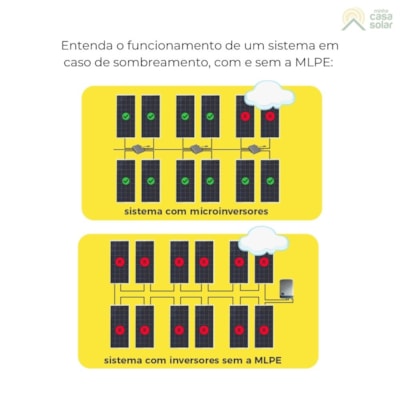

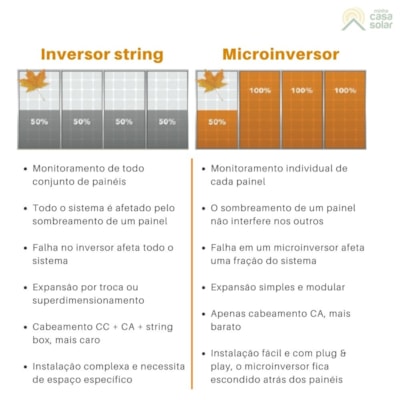

O microinversor YC1000-3-220 é ideal para uso em residências e empresas conectadas à rede com telhados com várias quedas e/ou presença de sombreamento recorrente, como sombras de árvores, prédios, beirais e fios elétricos. Isso é possível porque o microinversor possui 04 MPPT’s, um para cada painel solar conectado. O MPPT permite aproveitar ao máximo a produção solar dos módulos e a presença de um MPPT por módulo (MLPE), permite que se 01 módulo for sombreado, a produção de energia dos demais módulos não seja afetada. Afinal, cada módulo terá o seu próprio gerenciamento MPPT. Isso não acontece com os tradicionais inversores string que possuem MPPT’s compartilhados com vários módulos. Muitas vezes, apenas um MPPT é responsável por gerenciar todos os módulos ligados no inversor de string. Nestes casos, o sombreamento em apenas 01 painel solar reduz a produção de todos os demais módulos.
Na prática, o microinversor APsystems possibilita gerar até 20% mais energia do que os tradicionais inversores de string em situações de sombreamento e em locais com módulos instalados em diversas orientações e inclinações.
Por ter 01 MPPT para cada módulo, o microinversor APsystems também possui desempenho superior do que similares que possuem saída MPPT compartilhada com 02 ou mais placas solares. Nestes casos, o aproveitamento da geração solar é menor, as perdas por sombreamento são maiores e o monitoramento fica menos preciso.
O monitoramento do microinversor também é mais preciso e detalhado do que o oferecido pelos tradicionais inversores string. Nestes casos, a presença de apenas um MPPT para cada arranjo de módulos, possibilita que o monitoramento visualize apenas a produção geral do conjunto de placas solares. É impossível identificar a geração de cada placa.
O YC1000-3-220 é um microinversor da APsystem com 04 MPPTS com baixa tensão de partida, apenas 22Vcc, e suporta até 14,8A em cada entrada. Observe a tabela abaixo.

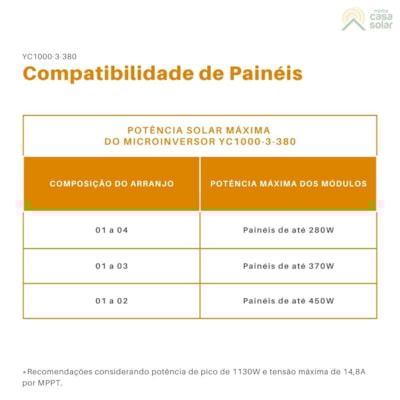

| Potência solar máxima do microinversor YC1000-3-220 | |
| Composição do arranjo | Potência máxima dos módulos |
| 01 a 04 | Painéis de até 280W |
| 01 a 03 | Painéis de até 370W |
| 01 a 02 | Painéis de até 450W |
A economia nos gastos com material elétrico, a segurança e a facilidade da instalação também são aspectos que diferenciam o YC1000-3-220 dos inversores string por:
• não requerer o uso de ferramentas especializadas, como o alicate crimpador MC4, porque quase todas as conexões são plug & play. As demais conexões podem ser realizadas com ferramentas comuns;
• economizar 100% nos gastos com uso de cabos elétricos em corrente contínua;
• economizar 100% dos gastos com aquisição de string box (quadro de proteção em corrente contínua), porque todas as conexões na residência são em corrente alternada;
• economizar com o custo de instalação devido à rapidez e menor grau de dificuldade;
• evitar dores de cabeça com quebra-quebra dentro do imóvel, como cortes e furos;
• proporcionar instalação mais segura por ser 100% em corrente alternada 220V/127V, evitando os perigosos riscos de acidentes de choque elétrico em corrente contínua, devido às tensões de 400V a 1500V.
Sobre a marca
Fundada em 2009, a APsystems é uma fabricante líder mundial no desenvolvimento de microinversores e equipamentos de monitoramento remoto para sistemas de energia residenciais e comerciais. A APsystems é uma das mais antigas e tradicionais marcas de microinversores presentes no mercado brasileiro.
Especificações
Dados de Entrada (DC)
• Faixa de Tensão MPPT: 16V-55V
• Faixa de Tensão de Operação: 16V-55V
• Tensão Máxima de Entrada: 60V
• Tensão de Partida: 22V
• Corrente Máxima de Entrada: 14,8A x 4
Dados de Saída (AC)
• Trifásico: 127V/220V
• Potência Contínua Máxima de Saída: 900W
• Potência de Pico de Saída: 1130W
• Corrente Nominal de Saída: 2,36A x 3
• Tensão Nominal de Saída: 127V x 3 / 101,6V - 139,7V
• Faixa de Frequência Nominal: 60Hz/57,5Hz - 62Hz
• Faixa de Frequência Ajustável: 55,1Hz - 64,9Hz
• Fator de Potência: >0,99
• Distorção Harmônica Total: <3%
• Número máximo por segmento: 5 unidade por disjuntor CA 20Ax3 / 7 unidades por disjuntor CA 25Ax3
Eficiência
• Eficiência de Pico: 95,5%
• CEC Eficiência ponderada: 95%
• Eficiência Nominal MPPT: 99,9%
• Consumo de Potência Noturna: 300mW
Dados Mecânicos
• Faixa de Temperatura de Operação Ambiente: -40ºC até +65°C
• Faixa de Temperatura de Armazenamento: -40ºC até +85°C
• Corrente AC Máxima do Barramento: 20A
• Classificação do Gabinete: IP67
• Ventilação: Convecção natural - Sem ventilador
• Dimensões (L x A x P): 259mm x 242mm x 36mm
• Peso: 3,5kg
• Inmetro: 005102/2016
Características e conformidade
• Comunicação: Wireless
• Conformidade: ABNT NBR 16149:2013, ABNT NBR 16150:2013 e ABNT NBR IEC 62116:2012
• Transformadores: Transformador de alta frequência, isolamento galvânico
Downloads
Usos Mais Comuns
Usos mais comuns em sistemas Grid-Tie:
• residências de alto padrão e empresas com telhados com várias quedas/águas;
• telhados próximos de prédios, rede elétrica, árvores e beirais.
| Configuração da rede | Compatibilidade | Conexão | |
| 127V Monofásico |  | X | X |
| 220V Monofásico |  | X | X |
| 220V/127V Bifásico |  | X | X |
| 220V/127V Trifásico |  |  |  |
| 380V/220V Trifásico |  | X | X |
Acessórios
• Interface de monitoramento ECU que coleta e transfere dados ao nível de módulo em tempo real, oferecendo monitoramento completo do sistema fotovoltaico. Confira este dispositivo de monitoramento APsystems.
• Cabo tronco em Y que conecta na saída CA dos microinversores para ligação na rede elétrica do local. Confira este produto.
• Endcap terminação emborrachada que fica no final do cabo tronco, isolando o circuito. Conheça este produto.
• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.
• Suportes para fixação dos módulos no telhado. Visite a sessão de estruturas de montagem.
Itens Inclusos

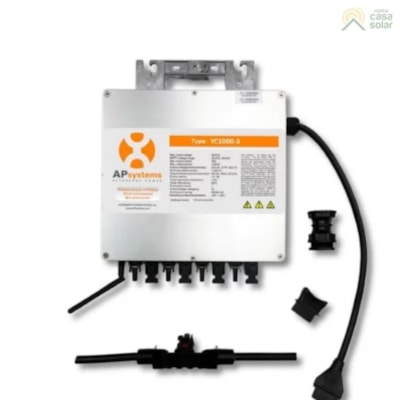

1 Microinversor trifásico 220V/127V com 1000W, modelo YC1000-3-220 da APsystems.

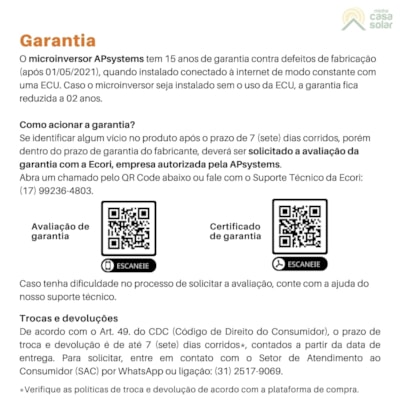

Garantia
O microinversor YC1000-3-220 conta com 15 anos de garantia contra defeitos de fabricação (após 01/05/2021), quando instalado conectado à internet de modo constante por meio de uma ECU ou compatível. Caso o microinversor seja instalado sem o uso da interface de monitoramento ECU, a garantia do produto fica reduzida a 02 anos. Confira o certificado de garantia.
Em ambos os casos, a garantia é válida apenas com a correta instalação e operação do produto. Além disso, conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Ecori, empresa autorizada pela APsystems. Confira este passo a passo e abra um chamado. Ou, ligue para o Suporte Técnico da Ecori: (17) 99236-4803.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;
• Utilização ou instalação incorreta;
• Danos causados pelo sistema elétrico que está instalado;
• Veja as condições gerais que invalidam a garantia.
