Sobre o produto
Kit solar com carregador veicular de 7,3kW, ideal para recarga rápida de carro elétrico ou híbrido plug-in com tomada Tipo II em residências com redes em 220V. Gera cerca de 264kW/mês, equivalente a R$250* em créditos de energia para recarregar o veículo de modo 100% gratuito, utilizando energia solar. Possui corrente de saída configurável de 6A a 32A.
Diferenciais do Kit Solar Comercial 18,9kW + Carregador para carro elétrico
Kit solar de 2,2kW que produz cerca de 264kW por mês, aproximadamente R$250* em créditos de energia para recarregar bateria de carro elétrico de forma 100% gratuita com a energia do sol; |
Ideal para proprietários de veículos elétricos/híbridos plug-in, particulares e profissionais autônomos, eliminarem/reduzirem os gastos com “combustível” utilizando a energia solar; |
Inclui carregador veicular de 7,3kW com tomada Tipo II (T2), que carrega 3,2x mais rápido, quando comparado ao carregador para tomada comum; |
O carregador Wallbox conclui em uma noite, a recarga completa da maior parte dos veículos elétricos utilizados no Brasil; |
Este kit solar é compatível com redes monofásicas 220V, bifásicas 220V/127V, trifásicas 220V/127V ou trifásicas 380V/220V; |
Acompanha equipamentos fotovoltaicos de grandes marcas, como Canadian, LIVOLTEK e Clamper, com certificação INMETRO e preços competitivos que só uma importadora e distribuidora como a Minha Casa Solar pode oferecer. |
Este sistema On-Grid de 2,2kW é a solução perfeita para proprietários de carros elétricos/híbridos plug-in, particulares e profissionais autônomos, reduzirem ou até eliminarem os gastos com combustível e eletricidade, utilizando a energia solar. Produz até 264kW/mês que são convertidos em, aproximadamente, R$250 em créditos energéticos para carregar a bateria veicular, sem nenhum custo. Além disso, existe a possibilidade de expansão futura com a adição de mais painéis para aumentar a geração solar e a economia.
Qual será a sua economia na conta de energia?
Composição | Potência do kit solar | Geração solar mensal** | Área ocupada aproximada | Economia na conta*** |
4 painéis 550W (Atual) | 2,2kW | Até 264kWh | 10m² | Até R$250 |
6 painéis 550W | 3,3kW | Até 396kWh | 15m² | Até R$379 |
O kit solar com carregador de carro elétrico é compatível com redes monofásicas 220V, bifásicas 220V/127V e. trifásicas 220V/127V ou 380V/220V. Inclui equipamentos fotovoltaicos de grandes marcas com certificação INMETRO, como os painéis solares Canadian, string box da Clamper e, o inversor e carregador WallBox da LIVOLTEK.

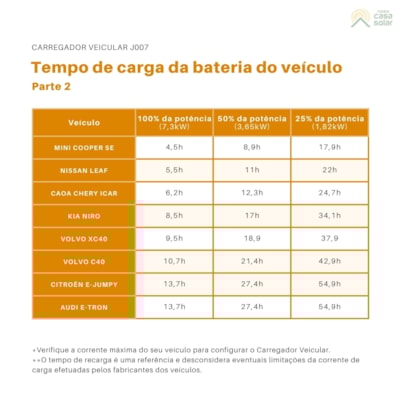

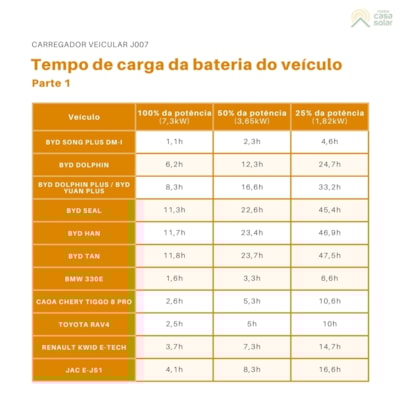

Tempo de carregamento e quantidade de recargas
| Tempo de recarga | Quantidade de recargas* | |||
Veículo | Potência da bateria | 100% da potência do Carregador (7,3kW) | 50% da potência do Carregador (3,65kW) | 25% da potência do Carregador (1,82kW) | |
BYD Song Plus DM-I | 8,3kW | 1,1h | 2,3h | 4,6h | 40 |
BYD Dolphin | 44,9kW | 6,2h | 12,3h | 24,7h | 7 |
BYD Dolphin Plus / BYD Yuan Plus | 60,48kW | 8,3h | 16,6h | 33,2h | 5 |
BYD Seal | 82,56kW | 11,3h | 22,6h | 45,4h | 4 |
BYD Han | 85,4kW | 11,7h | 23,4h | 46,9h | 4 |
BYD Tan | 86,4kW | 11,8h | 23,7h | 47,5h | 4 |
BMW 330e | 12kW | 1,6h | 3,3h | 6,6h | 28 |
Toyota RAv4 | 18,1kW | 2,5h | 5,0h | 9,9h | 18 |
Caoa Chery Tiggo 8 Pro | 19,27kW | 2,6h | 5,3h | 10,6h | 17 |
Renault Kwid E-Tech | 26,8kW | 3,7h | 7,3h | 14,7h | 12 |
JAC e-JS1 | 30,2kW | 4,1h | 8,3h | 16,6h | 11 |
Mini Cooper SE | 32,6kW | 4,5h | 8,9h | 17,9h | 10 |
Nissan Leaf | 40kW | 5,5h | 11h | 22h | 8 |
Caoa Chery iCar | 45kW | 6,2h | 12,3h | 24,7h | 7 |
Kia Niro | 62kW | 8,5h | 17h | 34,1h | 5 |
Volvo XC40 | 69kW | 9,5h | 18,9h | 37,9h | 5 |
VOLVO C40 | 78kW | 10,7h | 21,4h | 42,9h | 4 |
Citroën e-Jumpy | 100kW | 13,7h | 27,4h | 54,9h | 3 |
Audi e-Tron | 100kW | 13,7h | 27,4h | 54,9h | 3 |
*Tempo de recarga da bateria veicular considerando 80% de descarregamento, essa é descarga máxima recomendada pela maioria dos fabricantes.

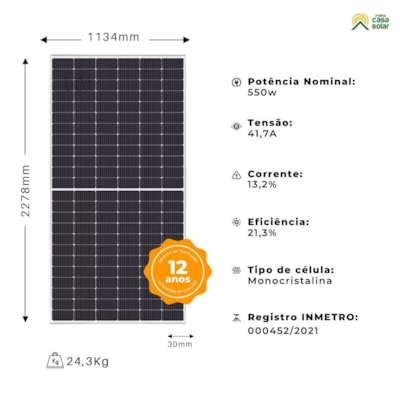

Conheça o Painel Solar 550W da Canadian - CS6W 550MS
Cada placa solar Canadian de 550W produz corrente de 13,2A (Imp) e tensão de 41,7 (Vmp). Possui durabilidade superior com degradação até 50% menor devido às novas tecnologias LID / LeTID, o que permite produzir até 2,7% mais energia ao longo do tempo. Também possui tolerância positiva de +10W, podendo entregar até 560W. Este painel monocristalino tipo Half-Cell da Canadian conta com a qualidade e confiabilidade insuperáveis da marca de painéis solares mais vendida do Brasil e tem 12 anos de garantia contra defeitos de fabricação. Mede 2278 x 1134 x 30mm.

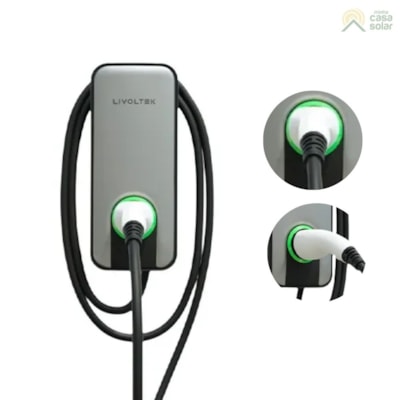

Conheça o Carregador para Carro Elétrico 7,3kW da LIVOLTEK - J007
O carregador Wallbox de 7,3kW é monofásico 220V e possui compatibilidade com todos os carros elétricos e híbridos com entrada tipo II (T2), além de contar com corrente de saída ajustável de 6A a 32A no aplicativo “My LIVOLTEK”. Inclusive, sua velocidade de carregamento é 3,2 vezes maior, quando comparada com carregador que utiliza tomada comum, limitada a 10A. Por isso, é capaz de recarregar completamente baterias veiculares de até 88kW em apenas uma noite (12h).
Existem 03 modos de carregamento do carro elétrico:
- Modo rapido:recarrega o veículo com a corrente elétrica máxima configurada, com energia solar ou da concessionária;
- Modo dinâmico: o veículo será carregado de modo dinâmico conforme às mudanças na geração ou consumo em outras partes do imóvel, pode ser utilizado energia renovável ou da rede;
- Modo ECO: recarrega o veículo priorizando a energia solar ou armazenamento em baterias, utilizando a rede elétrica apenas se a geração solar não for o suficiente (abaixo de 1,4kW). Esse modo ajuda a evitar e reduzir as despesas com eletricidade na recarga dos veículos.
O J007 tem design requintado e compacto, pode ser instalado em parede ou coluna (fornecida separadamente) de modo interno ou externo abrigado, como em uma marquise ou vaga coberta, por exemplo. Seu cabo elétrico possui 5 metros. Também inclui disjuntor RCBO, conforme recomendação da norma ABNT NBR 17019, que identifica fugas de corrente e desliga o equipamento, evitando acidentes elétricos que coloquem em risco a bateria veicular, o veículo e seus ocupantes.
Conta com 02 anos de garantia contra defeitos de fabricação e a confiabilidade da LIVOLTEK, uma multinacional presente no Brasil desde 2013 e fornecedora de equipamentos de medição de energia (“relógio”) para grandes distribuidoras de eletricidade.

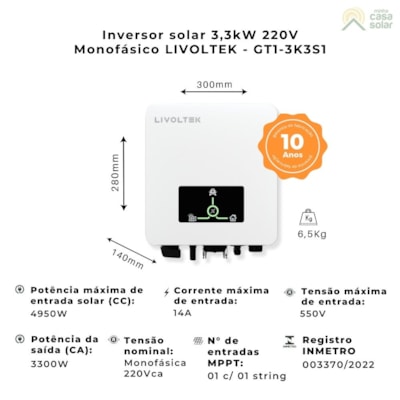

Conheça o Inversor 3,3kW 220V Monofásico LIVOLTEK - GT1-3K3S1
O inversor On-Grid monofásico 220V gera 3,3kW na saída e aceita até 4,9kW (oversizing 50%) de placas solares para manter uma ótima produção de energia, mesmo em momentos com pouca luz, como ocorre no amanhecer e tempo nublado.
O inversor On-Grid monofásico 220V gera 3,3kW na saída e aceita até 4,9kW (oversizing 50%) de placas solares para manter uma ótima produção de energia, mesmo em momentos com pouca luz, como ocorre no amanhecer e tempo nublado.
Tem elevada compatibilidade com redes elétricas fora dos padrões, permitindo o ajuste de faixa de tensão operacional entre 160V e 300V para evitar que o inversor desligue com oscilações.
Sobre os acessórios fotovoltaicos inclusos
O kit com carregador FV inclui cabo flexível exclusivo para realizar ligações em sistemas de energia solar. Este modelo possui 4mm² de espessura, sendo 50m na cor preta e 50m na cor vermelha. Também possui 06 pares de conectores MC4 para a conexão em série entre os painéis solares.
Acompanha também 02 string box Clamper que suporta até 32A e 1040Vcc para garantir a proteção inversor On-Grid e Carregador Veicular contra queima e danos, evitando prejuízos causados por raios, sobretensão e sobrecorrente com origem nos painéis solares. Além disso, permite o seccionamento do circuito.
Sobre os geradores fotovoltaicos SUN21 e a Minha Casa Solar
Os geradores SUN21 são dimensionados (calculados) pelos especialistas da Minha Casa Solar para garantir a união da melhor relação técnica dos equipamentos e o menor investimento na aquisição. Tudo isso proporciona sistemas de energia solar com máximo desempenho e excelente relação custo-benefício. Os geradores SUN21 são uma exclusividade da Minha Casa Solar.
Fundada em 2010, a Minha Casa Solar é uma das maiores e mais tradicionais empresas de equipamentos de energia solar do Brasil, com mais de 80.000 clientes. É distribuidora autorizada dos maiores e mais tradicionais fabricantes de equipamentos fotovoltaicos com presença no mercado brasileiro. Fornece soluções para sistemas urbanos (On-Grid), rurais isolados da rede (Off-Grid) e Híbridos. Além disso, conta com profissionais qualificados e experientes para prestação de serviços de engenharia, homologação e instalação.
Especificações Técnicas
- Potência Nominal (P.max): 550W;
- Tensão na Máxima Potência (Vmp): 41,7V;
- Corrente na Máxima Potência (Imp): 13,2A;
- Tensão de circuito aberto (Voc): 49,6V;
- Corrente de curto-circuito (Isc): 14A;
- Eficiência do módulo (%): 21,3%;
- Temperatura de operação: -40ºC ~ +85°C
- Corrente máxima do fusível: 25A;
- Tensão máxima do sistema: 1500V (IEC/UL) ou 1000V (IEC/UL);
- Desempenho antichamas do módulo: TIPO 1 (UL 1703) ou TIPO 2 (UL 61730 1000V) ou CLASSE C (IEC 61730);
- Tolerância de saída de potência: 0 ~+ 10W;
- Tipo de célula: Monocristalino;
- Número de células: 144 [2 x (12 x 6)];
- Vidro, espessura e tipo: Vidro temperado de 3,2mm com revestimento antirreflexo;
- Moldura: Liga de alumínio anodizado;
- Caixa de junção: IP68, 3 diodos de bypass;
- Cabo: 4mm² de espessura e comprimento de 250mm a 350mm;
- Conector: Série T6 ou MC4-EVO2 ou MC4-EVO2A;
- Dimensões do módulo: 2278 x 1134 x 30mm;
- Peso: 27,6 kg;
- Registro INMETRO: 000452/2021
- Potência máxima na entrada solar: 30.000W
- Máxima tensão CC: 550V
- Tensão de partida: 70V
- Faixa de tensão de MPPT: 50 - 545V
- Corrente máxima de entrada: 14A
- Máxima corrente curto-circuito por MPPT: 20A
- Número de MPPT / strings por MPPT: 1/1
- Potência nominal de saída CA: 3300W
- Corrente máxima de saída: 14,3A
- Tensão nominal de saída CA: F/N/T, 220V/230V/240V
- Faixa de tensão de rede CA: 160V - 300V (Ajustável)
- Frequência de rede CA (Faixa): 50/60Hz
- Faixa de frequência de rede CA: 45Hz - 55Hz/55Hz-65Hz (Ajustável)
- Fator de potência ajustável: 0,8i - 0,8c
- THDI: <3%
- Eficiência máxima: 97,8%
- Dimensões: 280 x 300 x 140mm
- Peso: 6,5kg
- Resfriamento: Convecção natural
- Grau de proteção: IP65
- Faixa de temperatura de operação: -30ºC ~ +60ºC
- Autoconsumo à noite: <1W
- Display: LED + APP
- Topologia: Sem transformador
- Registro INMETRO: 003370/2022

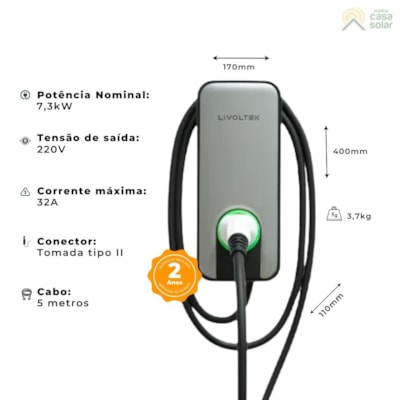

- Potência nominal: 7,3kW
- Tensão nominal: 230Vac ± 10%
- Frequência nominal: 50Hz/60Hz
- Faixa de corrente: 6 ~ 32A (ajustável)
- Tipo de conector: Tipo II (T2), cabo com 5m
- Cabo de alimentação da entrada: 6mm² de espessura e 5m de comprimento
- Modo de inicialização: Plug & play, ativação remota via aplicativo, agendada
- Ruído: 0dB
- Temperatura de operação: -30º ~ 50ºC
- Temperatura de armazenamento: -40ºC ~ 70ºC
- Umidade de operação: 5% ~ 95%
- Altitude de operação: abaixo de 2000m
- Grau de proteção: IP54
- Dimensões: 170 x 400 x 110mm
- Peso: 3,7kg
- Padrão de instalação: Montagem na parede ou coluna (não inclusa)
- Gerenciamento de energia: Integrado
- Consumo em espera (Standby): <10W
- Indicação do estado de operação: 3 LED’s coloridos
- Atualização de firmware: Local/OTA
- Modo de comunicação: Wi-Fi
- Proteção de parada emergencial: Integrado
- Salvar estado de carga ao desligar: Integrado
- Função de medição: Integrado
- Interface de comunicação: RS485/CAN
- Protocolo de carregamento OCPP 1.6
- Proteção contra fuga de corrente: RCBO Externo tipo A 30mA
- Múltiplas proteções: Sobretensão, subtensão, sobrecorrente, falha de aterramento, surto, curto-circuito e falhas de auto-teste
- Número de entradas/saídas: 01/01
- Tensão nominal: 1040VDC
- Corrente de descarga total: 40kA
- Normas regulamentadoras: Classe II EN 50539-11
- Corrente máxima por string: 16A (Uc=1000V)
- Grau de proteção: IP65
- Classe de Proteção: Classe II
- Dimensões: 308,3 X 253,3 X 112,5 mm
- Peso aproximado: 1,7kg
Usos mais comuns
Instalação de sistema de energia solar On-Grid em pontos comerciais, como centros comerciais, shopping center e postos de conveniência com uso e fluxo de veículos elétricos ou híbridos para:
reduzir o consumo da rede elétrica pública e o impacto do carregamento veicular na conta de energia;
sempre que houver energia excedente, utilizar para carregar o veículo em vez de enviar para a concessionária. Isso evita a geração de créditos e sua respectiva taxação.
Itens Inclusos
- 4 Painéis Solares 550W Monocristalino Half-Cell da Canadian - CS6W 550MS
- 1 Inversor On-Grid 20kW Trifásico 380V da FoxESS - T20-G3
- 1 Carregador Carro Elétrico 22kW 380V Tipo 2 da Livoltek - J0022
- 1 String Box Clamper 32A 1040V - SBC01/01
- 5m Cabo Solar Flexível Vermelho
- 5m Cabo Solar Flexível Preto
- 3 Pares de Conectores MC4 para conexão em série
Perguntas Frequentes
Não. O carregador J0007 é adequado para carregar um veículo por vez, pois possui apenas uma saída de energia.
2. Quantos painéis podem ser adicionados no sistema?
O inversor GT1-3K3S1 gera 3,3kW na saída e suporta até 4,9kW (oversizing 50%) de placas solares para manter uma ótima produção de energia, mesmo no amanhecer, entardecer e tempo nublado. Funciona com 04 a 09 painéis de 550W, sempre respeitando os limites de 14A de corrente e tensão máxima de 550V.
