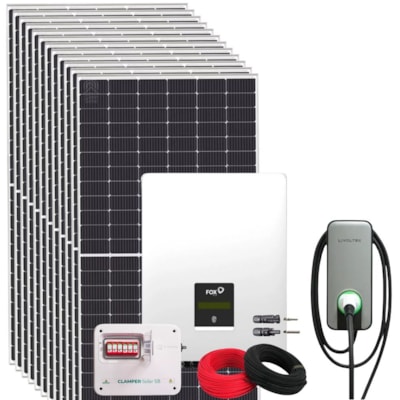

Kit Solar Carro Elétrico Monocristalino 19,9kWp ou 2397kwh/mês Foxess Trifásico 380V

Kit solar com carregador veicular de 22kW, ideal para recarga rápida de carro elétrico ou híbrido plug-in com tomada Tipo II em empresas com rede trifásica 380V. Gera cerca de 2.376kW/mês, equivalente a R$2.352* em créditos de energia para recarregar o veículo de modo 100% gratuito, utilizando energia solar. Possui corrente de saída configurável de 6A a 32A.

Diferenciais do Kit Solar Comercial 18,9kW + Carregador para carro elétrico

Este sistema On-Grid de 19,8kW é a solução perfeita para empresas, centros comerciais, shopping center e postos de conveniência que desejam oferecer a recarga rápida para clientes com carros elétricos/híbridos plug-in. Tudo isso sem aumentar as despesas com eletricidade do estabelecimento, pois utiliza a energia solar. Produz até 2.376kW/mês que são convertidos em, aproximadamente, R$2.352 em créditos energéticos para carregar a bateria veicular, sem nenhum custo.

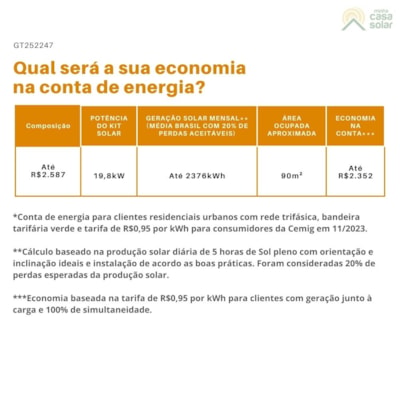

Qual será a sua economia na conta de energia?

O kit solar com carregador de carro elétrico é compatível com redes trifásicas em 380V/220V. Inclui equipamentos fotovoltaicos de grandes marcas com certificação INMETRO, como os painéis solares Canadian, string box da Clamper e, o inversor e carregador WallBox da LIVOLTEK..

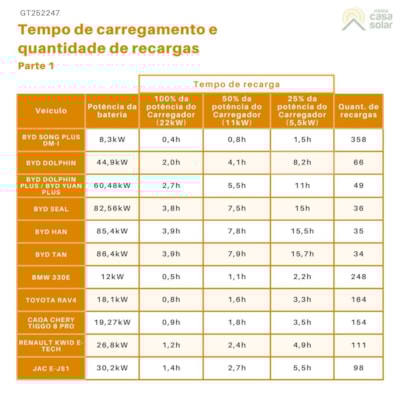

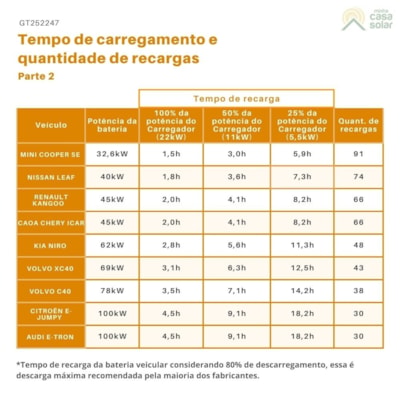

Tempo de carregamento e quantidade de recargas

Conheça o Painel Solar 550W da Canadian - CS6W 550MS

Cada placa solar Canadian de 550W produz corrente de 13,2A (Imp) e tensão de 41,7 (Vmp). Possui durabilidade superior com degradação até 50% menor devido às novas tecnologias LID / LeTID, o que permite produzir até 2,7% mais energia ao longo do tempo. Também possui tolerância positiva de +10W, podendo entregar até 560W. Este painel monocristalino tipo Half-Cell da Canadian conta com a qualidade e confiabilidade insuperáveis da marca de painéis solares mais vendida do Brasil e tem 12 anos de garantia contra defeitos de fabricação. Mede 2278 x 1134 x 30mm.

Conheça o Carregador para Carro Elétrico 22kW da LIVOLTEK - J0022

O carregador Wallbox de 22kW é trifásico 380V e possui compatibilidade com todos os carros elétricos e híbridos com entrada tipo II (T2), além de contar com corrente de saída ajustável de 6A a 32A no aplicativo “My LIVOLTEK”. Inclusive, sua potência e velocidade de carregamento é 3 vezes mais rápida, quando comparada com carregador para residências. Por isso, é capaz de recarregar completamente baterias veiculares de até 100kW em menos de 10h, utilizando sua potência em 100% ou 50%

Existem 03 modos de carregamento do carro elétrico:

• Modo rapido:recarrega o veículo com a corrente elétrica máxima configurada, com energia solar ou da concessionária;
• Modo dinâmico: o veículo será carregado de modo dinâmico conforme às mudanças na geração ou consumo em outras partes do imóvel, pode ser utilizado energia renovável ou da rede;
• Modo ECO: recarrega o veículo priorizando a energia solar ou armazenamento em baterias, utilizando a rede elétrica apenas se a geração solar não for o suficiente (abaixo de 1,4kW). Esse modo ajuda a evitar e reduzir as despesas com eletricidade na recarga dos veículos.

O J0022 tem design requintado e compacto, pode ser instalado em parede ou coluna (fornecida separadamente) de modo interno ou externo abrigado, como em uma marquise ou vaga coberta, por exemplo. Seu cabo elétrico possui 5 metros. Também inclui disjuntor RCBO, conforme recomendação da norma ABNT NBR 17019, que identifica fugas de corrente e desliga o equipamento, evitando acidentes elétricos que coloquem em risco a bateria veicular, o veículo e seus ocupantes

Conta com 02 anos de garantia contra defeitos de fabricação e a confiabilidade da LIVOLTEK, uma multinacional presente no Brasil desde 2013 e fornecedora de equipamentos de medição de energia (“relógio”) para grandes distribuidoras de eletricidade.

Conheça o Inversor 20kW 380V Trifásico FoxESS - T20-G3

O inversor On-Grid trisfásico 380V gera 20kW na saída e aceita até 30kW (oversizing 50%) de placas solares para manter uma ótima produção de energia, mesmo em momentos com pouca luz, como ocorre no amanhecer e tempo nublado.

Possui baixa tensão de partida (apenas 160Vcc) que faz o inversor ser ativado mais cedo e desativado mais tarde. O inversor 20kW funciona com 06 a 68 painéis de 550W, permitindo fazer um investimento inicial menor e expandir até a potência solar desejada no futuro.

Conheça o Inversor 20kW 380V Trifásico FoxESS - T20-G3

O inversor On-Grid trisfásico 380V gera 20kW na saída e aceita até 30kW (oversizing 50%) de placas solares para manter uma ótima produção de energia, mesmo em momentos com pouca luz, como ocorre no amanhecer e tempo nublado.

Possui baixa tensão de partida (apenas 160Vcc) que faz o inversor ser ativado mais cedo e desativado mais tarde. O inversor 20kW funciona com 06 a 68 painéis de 550W, permitindo fazer um investimento inicial menor e expandir até a potência solar desejada no futuro.

Sobre os acessórios fotovoltaicos inclusos

O kit com carregador FV inclui cabo flexível exclusivo para realizar ligações em sistemas de energia solar. Este modelo possui 4mm² de espessura, sendo 50m na cor preta e 50m na cor vermelha. Também possui 06 pares de conectores MC4 para a conexão em série entre os painéis solares.

Acompanha também 02 string box Clamper que suporta até 32A e 1040Vcc para garantir a proteção inversor On-Grid e Carregador Veicular contra queima e danos, evitando prejuízos causados por raios, sobretensão e sobrecorrente com origem nos painéis solares. Além disso, permite o seccionamento do circuito.

Sobre os geradores fotovoltaicos SUN21 e a Minha Casa Solar

Os geradores SUN21 são dimensionados (calculados) pelos especialistas da Minha Casa Solar para garantir a união da melhor relação técnica dos equipamentos e o menor investimento na aquisição. Tudo isso proporciona sistemas de energia solar com máximo desempenho e excelente relação custo-benefício. Os geradores SUN21 são uma exclusividade da Minha Casa Solar.

Fundada em 2010, a Minha Casa Solar é uma das maiores e mais tradicionais empresas de equipamentos de energia solar do Brasil, com mais de 80.000 clientes. É distribuidora autorizada dos maiores e mais tradicionais fabricantes de equipamentos fotovoltaicos com presença no mercado brasileiro. Fornece soluções para sistemas urbanos (On-Grid), rurais isolados da rede (Off-Grid) e Híbridos. Além disso, conta com profissionais qualificados e experientes para prestação de serviços de engenharia, homologação e instalação.

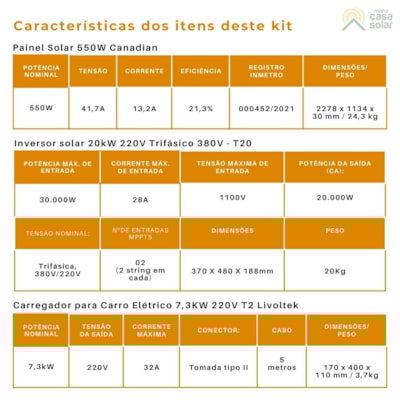

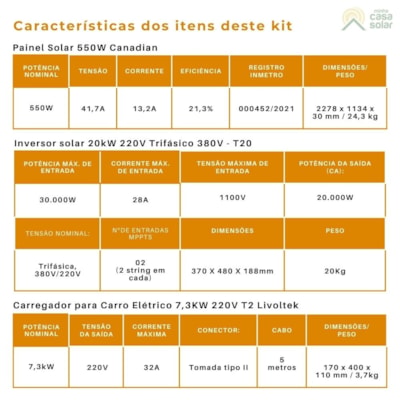

1. Potência Nominal (P.max): 550W;
2. Tensão na Máxima Potência (Vmp): 41,7V;
3. Corrente na Máxima Potência (Imp): 13,2A;
4. Tensão de circuito aberto (Voc): 49,6V;
5. Corrente de curto-circuito (Isc): 14A;
6. Eficiência do módulo (%): 21,3%;
7. Temperatura de operação: -40ºC ~ +85°C
8. Corrente máxima do fusível: 25A;
9. Tensão máxima do sistema: 1500V (IEC/UL) ou 1000V (IEC/UL);
10. Desempenho antichamas do módulo: TIPO 1 (UL 1703) ou TIPO 2 (UL 61730 1000V) ou CLASSE C (IEC 61730);
11. Tolerância de saída de potência: 0 ~+ 10W;
12. Tipo de célula: Monocristalino;
13. Número de células: 144 [2 x (12 x 6)];
14. Vidro, espessura e tipo: Vidro temperado de 3,2mm com revestimento antirreflexo;
15. Moldura: Liga de alumínio anodizado;
16. Caixa de junção: IP68, 3 diodos de bypass;
17. Cabo: 4mm² de espessura e comprimento de 250mm a 350mm;
18. Conector: Série T6 ou MC4-EVO2 ou MC4-EVO2A;
19. Dimensões do módulo: 2278 x 1134 x 30mm;
20. Peso: 27,6 kg;
21. Registro INMETRO: 000452/2021

1. Potência máxima na entrada solar: 30.000W
2. Tensão máxima: 1100Vcc
3. Faixa de operação MPPT: 140 ~ 850V
4. Tensão de partida: 160V
5. Corrente máxima para cada MPPT: 28A + 28A
6. Corrente de curto circuito: 36,4A + 36,4A
7. Número de MPPTs independentes: 02
8. Potência Nominal em CA: 20.000W
9. Potência Máxima em CA: 22.000W
10. Corrente Nominal em CA: 29A
11. Corrente Máxima em CA: 39,7A
12. Saída nominal CA:230/400 (310-480) VCA - 50/60Hz
13. Conexão CA: Trifásica, 380V/220V
14. Eficiência Máxima: 98,6%
15. Ambiente de operação: Interno ou externo
16. Montagem: Fixação na parede
17. Temperatura de operação: -25°C a +60°C (Rebaixamento a +45°C)
18. Umidade relativa: 0% a 100% (sem condensação)
19. Grau de proteção: IP65
20. Topologia: Sem transformador
21. Ventilação: Convecção forçada
22. Comunicação: Medidor, DRM, atualização via USB, E-stop
23. Visor: Tela LCD, tecla de toque
24. Dimensões (LxAxC): 480 x 370 x 188mm
25. Peso: 20kg

1. Potência nominal: 22kW
2. Tensão nominal: 400Vac ± 10%
3. Frequência nominal: 50Hz/60Hz
4. Faixa de corrente: 6 ~ 32A (ajustável)
5. Tipo de conector: Tipo II (T2), cabo com 5m
6. Cabo de alimentação da entrada: 6mm² de espessura e 5m de comprimento
7. Modo de inicialização: Plug & play, ativação remota via aplicativo, agendada
8. Ruído: 0dB
9. Temperatura de operação: -30º ~ 50ºC
10. Temperatura de armazenamento: -40ºC ~ 70ºC
11. Umidade de operação: 5% ~ 95%
12. Altitude de operação: abaixo de 2000m
13. Grau de proteção: IP54
14. Dimensões: 170 x 400 x 110mm
15. Peso: 5,1kg
16. Padrão de instalação: Montagem na parede ou coluna (não inclusa)
17. Gerenciamento de energia: Integrado
18. Consumo em espera (Standby):<10w < i>
19. Indicação do estado de operação: 3 LED’s coloridos
20. Atualização de firmware: Local/OTA
21. Modo de comunicação: Wi-Fi
22. Proteção de parada emergencial: Integrado
23. Salvar estado de carga ao desligar: Integrado
24. Função de medição: Integrado
25. Interface de comunicação: RS485/CAN
26. Protocolo de carregamento OCPP 1.6
27. Proteção contra fuga de corrente: RCBO Externo tipo A 30mA
28. Múltiplas proteções: Sobretensão, subtensão, sobrecorrente, falha de aterramento, surto, curto-circuito e falhas de auto-teste

1. Número de entradas/saídas: 02/02
2. Tensão nominal: 1040VDC
3. Corrente de descarga total: 40kA
4. Normas regulamentadoras: Classe II EN 50539-11 (Certificado: UL-BR 19.1204)
5. Corrente máxima por string: 16A (Uc=1000V)
6. Grau de proteção: IP65
7. Classe de Proteção: Classe II
8. Dimensões: 308,3 X 253,3 X 112,5 mm
9. Peso aproximado: 2,3kg

Instalação de sistema de energia solar On-Grid em pontos comerciais, como centros comerciais, shopping center e postos de conveniência com uso e fluxo de veículos elétricos ou híbridos para:

• reduzir o consumo da rede elétrica pública e o impacto do carregamento veicular na conta de energia;

• sempre que houver energia excedente, utilizar para carregar o veículo em vez de enviar para a concessionária. Isso evita a geração de créditos e sua respectiva taxação.

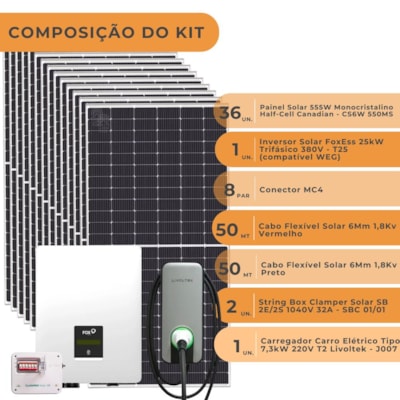

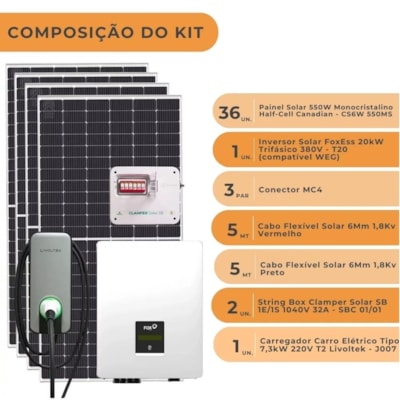

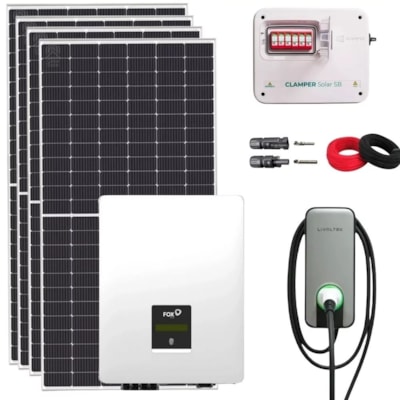

• 36 Painéis Solares 550W Monocristalino Half-Cell da Canadian - CS6W 550MS
• 1 Inversor On-Grid 20kW Trifásico 380V da FoxESS - T20-G3
• 1 Carregador Carro Elétrico 22kW 380V Tipo 2 da Livoltek - J0022
• 02 String Box Clamper 32A 1040V - SBC02/02
• 50m Cabo Solar Flexível Vermelho
• 50m Cabo Solar Flexível Preto
• 6 Pares de Conectores MC4 para conexão em série

Downloads:

Ficha tecnica Painel solar Canadian

Não. O carregador J0022 é adequado para carregar um veículo por vez, pois possui apenas uma saída de energia.

O inversor T20-G3 gera 20kW na saída e suporta até 30kW (oversizing 50%) de placas solares para manter uma ótima produção de energia, mesmo no amanhecer, entardecer e tempo nublado. Funciona com 06 a 68 painéis de 550W, sempre respeitando os limites de 28A de corrente e tensão máxima no MPPT de 850V.

Veja o equipamento mais adequado para usar com este produto.

Todos os equipamentos fotovoltaicos fornecidos pela Minha Casa Solar são da linha profissional. Possuem longa vida útil e prazo de garantia muito acima do normalmente oferecido no Brasil. Confira:

• Os painéis solares possuem garantia de 12 anos contra defeitos de fabricação e vida útil estimada superior a 30 anos.
• O inversor On-Grid tem garantia de 05 anos contra defeitos de fabricação;
• O carregador veicular conta com 02 anos de garantia contra defeitos de fabricação;
• String box Clamper tem 03 anos de garantia contra defeitos de fabricação;
• Os demais acessórios fotovoltaicos contam com garantia mínima de 03 meses.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar por ligação ou WhatsApp: (31) 3517-9069.
