Apresentação

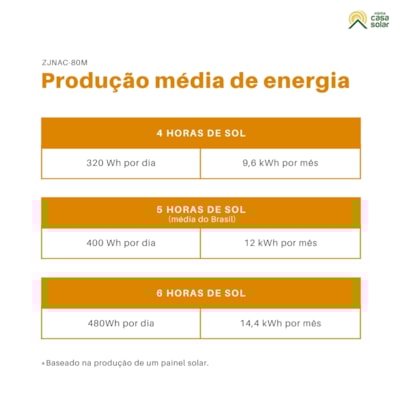

O kit solar é capaz de produzir até 800w por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares pode ser armazenada em baterias estacionárias para ser utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.

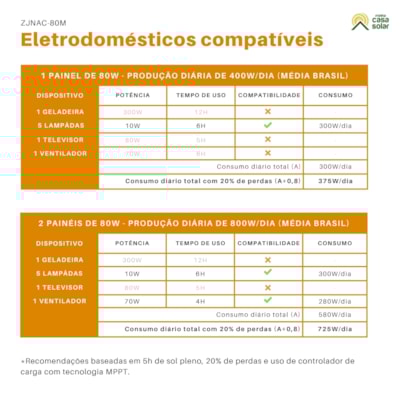

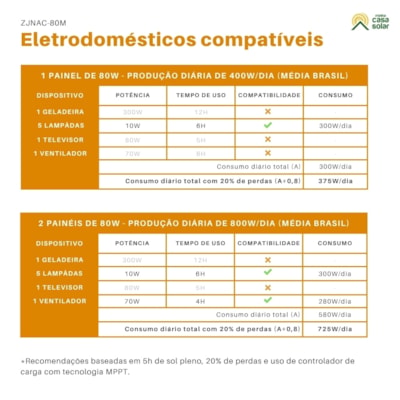

ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:

ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas
Dados elétricos Painel Policristalino 80w RSM-080P Resun
- Potência máxima (Pmax): 80Wp
- Número de células: 36
- Tensão de máxima potência (Vmp):19,60V
- Corrente da máxima potência (Imp): 4,08A
- Tensão de circuito aberto (Voc): 23,70V
- Corrente do curto-circuito (Isc): 4,42A
- Tipo de células: Silício Policristalino
- Eficiência do módulo: 15,51%
- Dimensões: 770x670x25 mm
- Peso: 5,6Kg
- Registro INMETRO: 005320/2020
- Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente solar máxima: 20A
- Corrente máxima das cargas: 20A
- Consumo próprio: <10mA (12V); <12mA (24V)
- Bitola máxima do cabo elétrico: 8 mm²
- Tensão máxima do banco de baterias: 35V
- Faixa de temperatura ambiente: -25°C +55°C
- Aterramento: Negativo
- Umidade: ≤95% NC
- Grau de proteção: IP30
- Dimensões: 130 x 75 x 38 mm
- Peso: 160g
- Registro Inmetro: 005948/2021
- Garantia: 01 ano

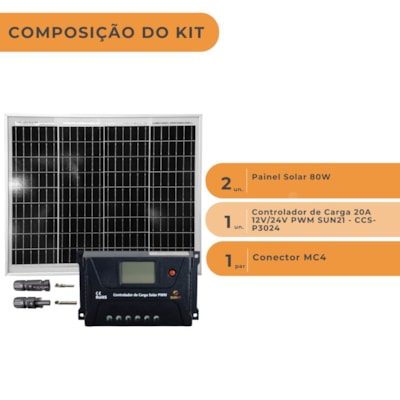

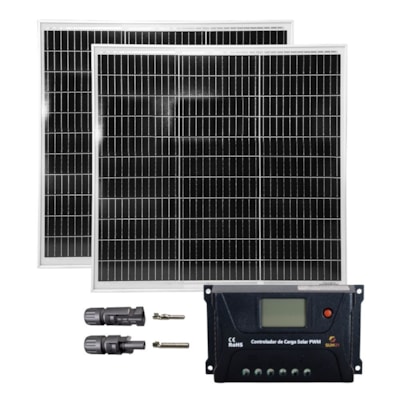

Itens Inclusos
2 un. - Painel Solar 80w Policristalino RSM-080P - Resun
1 un. – Controlador de Carga PWM 20A CCS-P2024 Sun 21
1 un. – Par De Conectores Mc4 para conexão em série
1 un. – Controlador de Carga PWM 20A CCS-P2024 Sun 21
1 un. – Par De Conectores Mc4 para conexão em série
